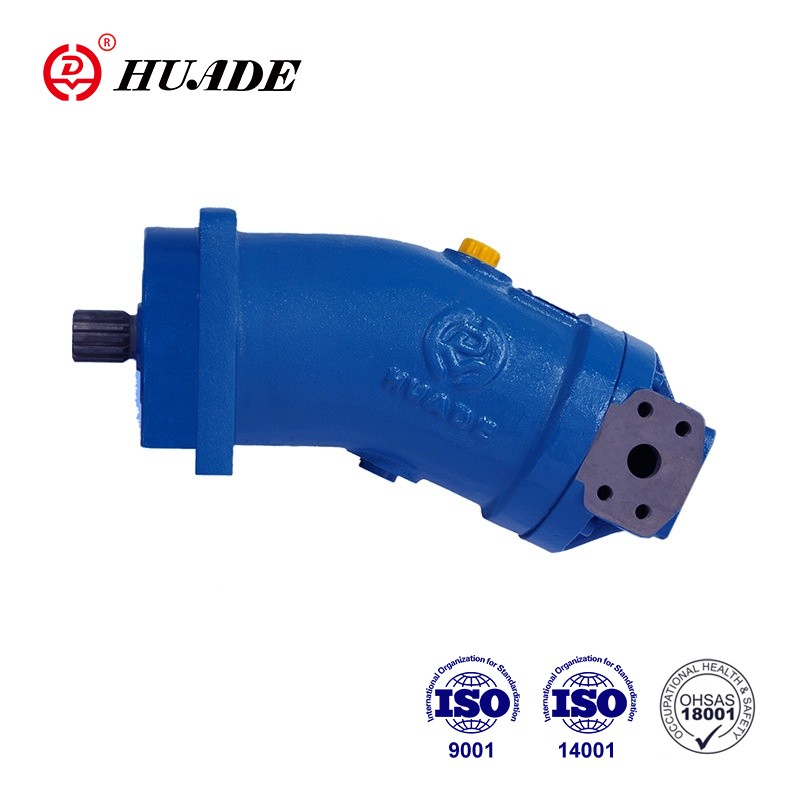

Pistoi Axialeko Motor Finkoa A2FM

Pistoi axialen motor finko A2FM-k oso moldagarritasun eta malgutasun handiak ditu. Zirkuitu irekiko zein itxiko aplikazioetarako egokia da. Motorrak diseinu trinkoaren, eraginkortasun orokor handiko eta aplikazio ekonomiko eta praktikoaren ezaugarriak ditu.

Pistoi Axialen Motor Finkoko A2FM produktuaren parametroa

■Ardatz-zigilua... Presio-karga baimendua

☑Ardatz-zigiluaren iraupena pistoi axialen unitatearen abiadurak eta karkasaren drainatze-presioak (kasuaren presioa) eragiten du.

☑Kaxaren eta giro-presioaren arteko 2 bar-eko batez besteko presio diferentziala ezin da etengabe gainditu funtzionamendu-tenperatura arruntean.

☑ Presio diferentzial handiagoa abiadura murriztuan, ikusi diagrama. Onartzen dira 10 bar-eko presio uneko puntuak (t < 0,1 s). Ardatz-zigiluaren iraupena murrizten da presio-punten maiztasuna handitzean.

☑Kasuaren presioa inguruneko presioaren berdina edo handiagoa izan behar du.

■Tenperatura tartea

☑ FKM ardatzaren zigilua -25 °C-tik +115 °C arteko hustuketa-tenperaturan erabil daiteke.

☑-25 °C-tik beherako aplikazio kasuetarako, NBR ardatzaren zigilua behar da (onartutako tenperatura-tartea -40 °C eta +90 °C). Eskatu NBR ardatzaren zigilua testu arruntean eskaera egiterakoan. Mesedez, jarri gurekin harremanetan.

■Emariaren norabidea

■ Abiadura tartea

☑ Ez dago gutxieneko abiadura mugarik nmin. Mugimenduaren uniformetasuna behar bada, nmin abiadura ez da 50 rpm baino txikiagoa izan behar. Ikusi abiadura maximoaren balioen taula.

■ Iraupen luzeko errodamendua

☑ 250~500 neurriak

☑ Bizitza luzerako eta HF fluido hidraulikoekin erabiltzeko. Kanpoko neurri berdinak errodamendu estandarrak dituen motorra. Ondoren, bizitza luzeko errodamenduetara bihurtzea posible da.

☑Rodamenduak eta karkasa U atakaren bidez garbitzea gomendatzen da.

■Ustiaketa-fluxua... Gomendatua

Portuak	Portua	Diagrama
A,B T	Laneko portua Hustuketa portua

Produktuaren ezaugarria eta A2FM motor finko pistoi axialaren aplikazioa

Ezaugarriak:

Motor HD-A2FM  5~500 neurriak  6 seriea

Presio nominala 400 bar/Presio maximoa 450 bar

▶ Motor finkoa ardatz konikodun pistoi birakariarekin, ardatz tolestua duen diseinuarekin,

zirkuitu irekietan eta itxietan eragiketa hidrostatikoak

▶ Aplikazio mugikor eta gelkoetan erabiltzeko, Irteerako abiadura da

ponparen emaria eta motorraren desplazamenduaren araberakoa.

▶ Neurri xehe-mailatuak unitatearen karkasarako egokitzapen handia ahalbidetzen du

▶ Potentzia-dentsitate handia, Dimentsio txikiak, Eraginkortasun handia, Hasierako ezaugarri onak, Diseinu ekonomikoa, Pistoi konikodun pieza bakarreko pistoi zigilatzeko eraztunekin.

Aplikazioa:

A2FM ardatzeko pistoi axial desplazamendu finkoko motorra oso erabilia da makineria mugikorretan eta hainbat industriatan, hala nola hondeamakinak, garabiak, kargagailuak, arrabolak, hormigoi nahasgailuak eta beste makina eta ekipamendu astunak, baita metalurgia, meatzaritza, petrolioa, industria kimikoa eta beste. industria eremuak.
