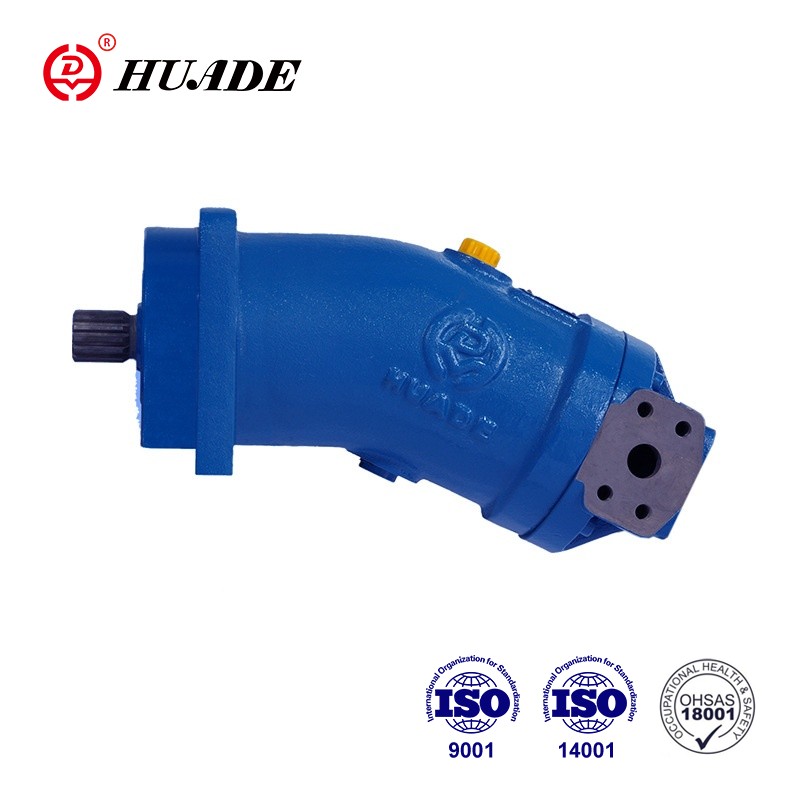

Pistoi Axial Motor Finkoa A2FE Serie 6

A2FE serieko 6 pistoi desplazamendu finkoko motorrak paper garrantzitsua betetzen du industria-makinetan. Abiadura handia, pare-irteera handia eta potentzia-pisu erlazioa direla eta, baita eraginkortasun orokor handia ere, aukera ezin hobea da industria-ekipamendu askorentzat. A2FE motorren lan-errendimendu bikainak eta egonkorrak industria-ekipamendu eta makineria askotan hobetsitako energia-iturri bihurtzen du.

 Pistoi Axialen Motor Finkoko A2FE Serieko produktuaren parametroa

■Ardatz-zigilua... Presio-karga baimendua

☑Ardatz-zigiluaren iraupena pistoi axialen unitatearen abiadurak eta karkasaren drainatze-presioak (kasuaren presioa) eragiten du.

☑Kaxaren eta giro-presioaren arteko 2 bar-eko batez besteko presio diferentziala ezin da etengabe gainditu funtzionamendu-tenperatura arruntean.

☑Abiadura murriztuan presio diferentzial handiagoa lortzeko, ikusi diagrama.

Onartzen dira 10 bar-eko presio uneko puntuak (t < 0,1 s). Ardatz-zigiluaren iraupena murrizten da presio-punten maiztasuna handitzean.

☑Kaxoaren presioa giroaren berdina edo handiagoa izan behar du

■Emariaren norabidea

■ Abiadura tartea

☑ Ez dago gutxieneko abiadura mugarik nmin. Mugimenduaren uniformetasuna behar bada, nmin abiadura ez da 50 rpm baino txikiagoa izan behar. Ikusi abiadura maximoaren balioen taula.

■ Iraupen luzeko errodamendua

☑ 250.355 neurriak

☑ Bizitza luzerako eta HF fluido hidraulikoekin erabiltzeko. Kanpoko neurri berdinak errodamendu estandarrak dituen motorra. Ondoren, bizitza luzeko errodamenduetara bihurtzea posible da.

☑Rodamenduak eta karkasa U atakaren bidez garbitzea gomendatzen da.

■ Portuak

Portuak	Portua	Diagrama
A,B T	Laneko portua Hustuketa portua

Produktuaren ezaugarria eta A2FE serieko motor finko pistoi axialaren aplikazioa 6

Ezaugarriak:

Motor HD-A2FE 28 ~ 355 tamainak 6. seriea

Presio nominala 400 bar Presio maximoa 450 bar

■ Entxufezko motor finkoa, ardatz tolesturiko pistoi konikodun ardatz birakariarekin

diseinua, zirkuitu irekietan eta itxietan eragiketa hidrostatikoetarako.

■ Engranaje mekanikoan integrazio zabala, horma-muntaketari esker

kaxaren erdian kokatutako brida (oso espazioa aurreztea

eraikuntza)

■ Neurri txikiak, Eraginkortasun handia, Unitate osoa, prest muntatuta eta

Probatua, Instalatzeko erraza, konektatu besterik ez dago engranaje mekanikoan, Ez

konfigurazio-zehaztapenak instalatzean behatu beharrekoak

Aplikazioa:

A2FE ardatz tolestuta dagoen pistoi axial desplazamendu finkoko motorra eraikuntzako makinetan, ponpa hidraulikoetan, zulagailuetan, lehergailuetan, papera egiteko ekipamenduetan, errepideetako makinetan eta bestelako ekipamenduetan erabil daiteke, ekipo horien funtzionamendurako potentzia-euskarri egonkor eta fidagarria emateko.
