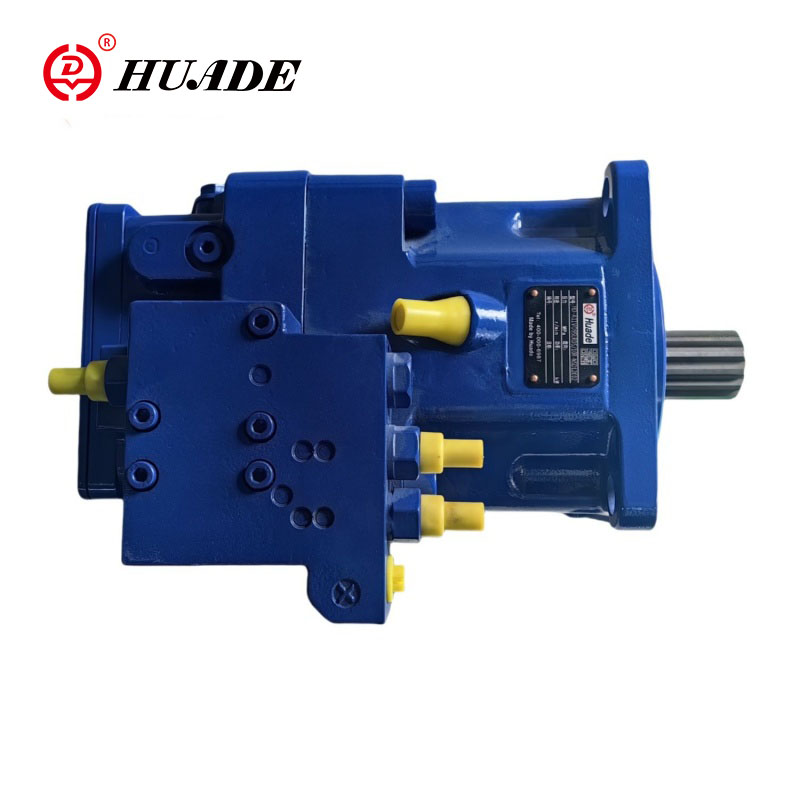

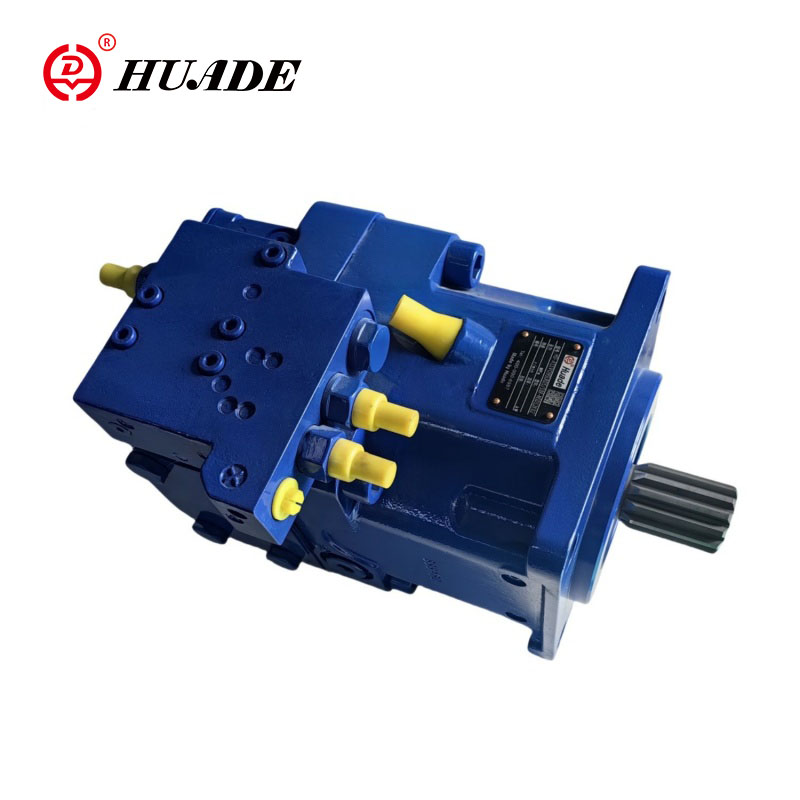

Pistoi axialeko ponpa aldakorra A11VO

Huade marka A11VO swash plaka axial pistoi ponpa aldakorra zirkuitu irekiko sistema hidraulikoetan transmisio hidrostatikorako erabiltzen da. Pistoi axial-ponpa honen emaria transmisio-abiadura eta desplazamenduarekiko proportzionala da. Plateraren angelua egokituz, emaria etengabe alda daiteke. A11VO ponpak Rexroth-en errendimenduarekin bat egin dezake.

Pistoi Axialen A11VO Ponpa Aldakorraren produktuaren parametroa

•Funtzionamendu-presio tartea

◇Sarrera -----Presio absolutua S atakan (zurgapen ataka)

Karga ponparik gabeko bertsioa

Pabs min---------- 0,8 bar

Pabs gehienez---------- 30 bar

Presioa > 5 bar bada, galdetu Huade Hydraulic.

Karga ponpa duen bertsioa

Pabs min---------- 0,6 bar

Pabs max---------- 2 bar

◇Onartutako gehienezko abiadura (abiadura muga)

Abiadura baimendua sarrerako presioa pabs handituz S xurgatze atarian edo Vg ≤Vg max-n

◇ Irteera ---- Presioa A edo B atakan

Presio nominala pN---------- 350 bar

Presio maximoa Pmax ----------400 bar

Presio nominala: Diseinuko presioa nekearen indarra ziurtatzen den

Presio maximoa: Max. epe laburrerako zilegi den funtzionamendu-presioa (t <1s).

◇Gutxieneko funtzionamendu-presioa

Ponparen zerbitzu-lerroan gutxieneko funtzionamendu-presioa pB min behar da abiaduraren, biraketaren angeluaren eta desplazamenduaren arabera (ikus diagrama).

◇Kasuaren hustuketa-presioa

T1 eta T2 ataketan kaxa drainatzeko presioa S atakan sarrerako presioa baino 1,2 bar handiagoa izan daiteke, baina ez PL abs baino handiagoa. max --------------2 bar.

Mugarik gabeko, tamaina osoko kaxa hustuketa-lerro bat behar da depositura zuzenean.

◇ Ardatz zigilatzeko eraztunaren tenperatura tartea

FKM ardatzaren zigilu-eraztunak -25 ℃ eta +115 ℃ arteko hustuketa-tenperaturan onartzen da.

•Oharra:

-25 °C-tik beherako aplikazioetarako, NBR ardatzaren zigilatzeko eraztun bat behar da (onartutako tenperatura-tartea: -40 °C eta +90 °C).

Adierazi NBR ardatzaren zigilu eraztuna testu argian ordenan.

Produktuaren Ezaugarri eta Pistoi Axialen A11VO Ponpa Aldakorraren Aplikazioa

Ezaugarriak:

▶Pistoi axial aldakorra den plakaren diseinua zirkuitu irekiko sistema hidraulikoko unitate hidrostatikoetarako.

▶ Mugikorretarako aplikazioetan erabiltzeko diseinatua nagusiki.

▶ Ponpak auto-aspirazio-baldintzetan funtzionatzen du, deposituaren presioarekin edo aukerako karga-ponpa integratuta (impulsor) batekin.

▶ Kontrol-aukera zabala dago eskuragarri edozein aplikazio-eskakizunekin.

▶ Potentzia kontrolatzeko aukera kanpotik erregula daiteke, ponpa martxan dagoenean ere,

▶Denboratze bidezko transmisioa egokia da engranaje-ponpak eta pistoi axial-ponpak gehitzeko, hau da, 100/% drive bidez.

▶Irteera-fluxua unitatearen abiadurarekiko proportzionala da eta qv max eta qv min = 0 artean infinituki aldakorra da.

Aplikazioa:

Huade-ren pistoi axialeko ponpa aldakorra A11VO oso erabilia da ingeniaritza-makineria eta industria arineko ekipoetan, burdingintzan eta meatze-makinetan, itsasontzietan, hegazkin zibileko lurreko ekipamenduan, petrolio eta petrokimiko makinetan, eraikuntzan eta ibiltzeko makinetan.
