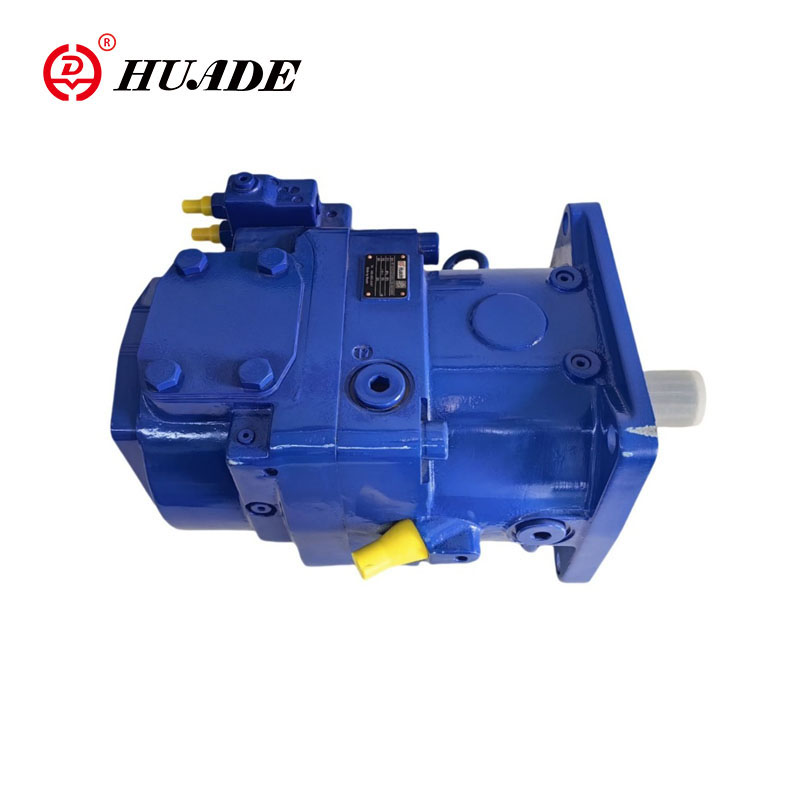

Pistoi axialeko ponpa aldakorra A11VLO

Huade-ren pistoi axial-ponpa aldakorra A11VLO aplikazio mugikorretan erabiltzeko diseinatuta dago batez ere. Huade Hydraulic-ek 40 urte baino gehiagoko esperientzia du osagai hidraulikoen diseinuan eta fabrikazioan. Bere pistoi axialeko ponpa aldakorra A11VLO Rexroth-en parekoa da eta errendimendu handia du. Errendimenduan Rexroth produktuekin bat datoz eta alternatiba merkean daude.

Pistoi Axialen A11VLO ponpa aldagarriaren produktuaren parametroa

•Presio funtzionamendu-tartea

▷ Sarrera ----- Presio absolutua S atakan (zurgapen ataka)

Karga ponpa duen bertsioa

Pabs min---------- 0,6 bar

Pabs max---------- 2 bar

▷Onartutako gehienezko abiadura (abiadura muga)

Abiadura baimendua sarrerako presioa pabs handituz S xurgatze atarian edo Vg ≤Vg max-n

▷ Irteera ---- Presioa A edo B atakan

Presio nominala pN---------- 350 bar

Presio maximoa Pmax ----------400 bar

Presio nominala: Diseinuko presioa nekearen indarra ziurtatzen den

Presio maximoa: Max. epe laburrerako zilegi den funtzionamendu-presioa (t <1s).

▷Gutxieneko funtzionamendu-presioa

Ponparen zerbitzu-lerroan gutxieneko funtzionamendu-presioa pB min behar da abiaduraren, biraketaren angeluaren eta desplazamenduaren arabera (ikus diagrama).

▷Kasuaren hustuketa-presioa

T1 eta T2 ataketan kaxa drainatzeko presioa S atakan sarrerako presioa baino 1,2 bar handiagoa izan daiteke, baina ez PL abs baino handiagoa. max --------------2 bar.

Mugarik gabeko, tamaina osoko kaxa hustuketa-lerro bat behar da depositura zuzenean.

▷ Ardatz zigilatzeko eraztunaren tenperatura tartea

FKM ardatzaren zigilu-eraztunak -25 ℃ eta +115 ℃ arteko hustuketa-tenperaturan onartzen da.

•Oharra:

-25 °C-tik beherako aplikazioetarako, NBR ardatzaren zigilatzeko eraztun bat behar da (onartutako tenperatura-tartea: -40 °C eta +90 °C).

Adierazi NBR ardatzaren zigilu eraztuna testu argian ordenan.

Produktuaren ezaugarria eta A11VLO pistoi aldakorreko ponpa axialaren aplikazioa

Ezaugarriak:

▶Pistoi axial aldakorra den plakaren diseinua zirkuitu irekiko sistema hidraulikoko unitate hidrostatikoetarako.

▶ Ponpak auto-aspirazio-baldintzetan funtzionatzen du, deposituaren presioarekin edo aukerako karga-ponpa integratuta (impulsor) batekin.

▶ Kontrol-aukera zabala dago eskuragarri edozein aplikazio-eskakizunekin.

▶ Potentzia kontrolatzeko aukera kanpotik erregula daiteke, ponpa martxan dagoenean ere,

▶Denboratze bidezko transmisioa egokia da engranaje-ponpak eta pistoi axial-ponpak gehitzeko, hau da, 100/% drive bidez.

▶Irteera-fluxua unitatearen abiadurarekiko proportzionala da eta qv max eta qv min = 0 artean infinituki aldakorra da.

Aplikazioa:

Huade-ren pistoi axial-ponpa aldakorra A11VLO ingeniaritza-makineria eta industria arineko ekipamenduetan, burdingintzan eta altzairugintzan eta meatze-makinetan, itsasontzietan, hegazkin zibileko lurreko ekipamenduan, petrolio eta petrokimiko makinetan, eraikuntzan eta oinezko makinetan erabil daiteke.
