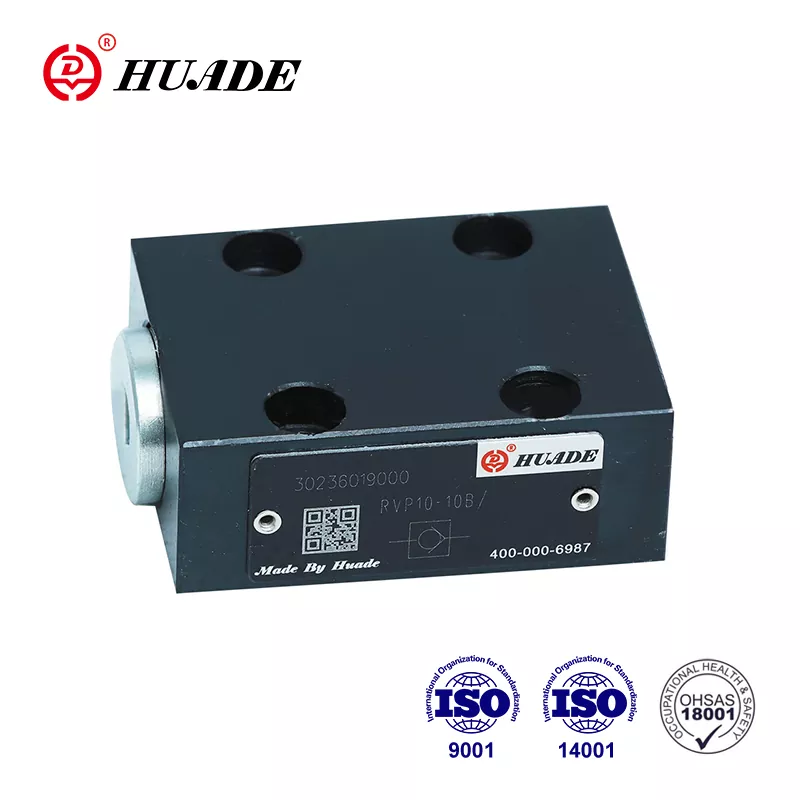

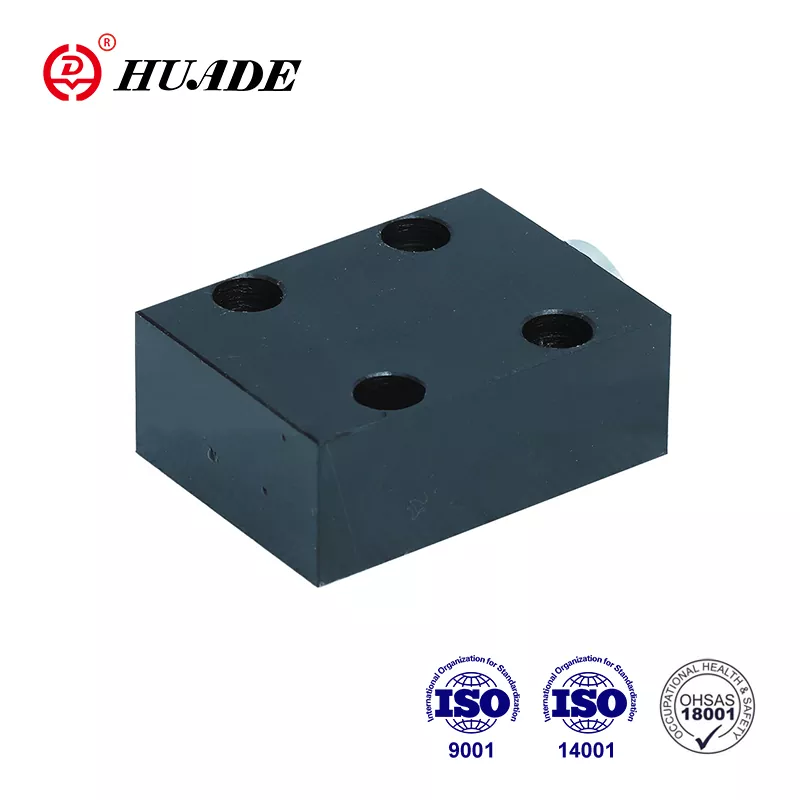

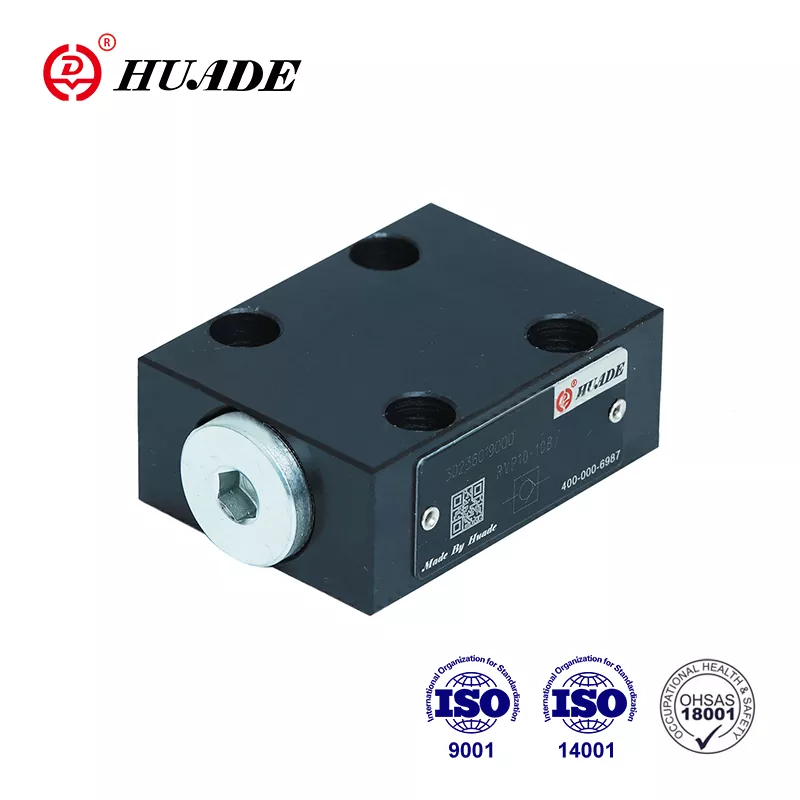

1979an Txinako eta Alemaniako gobernuen arteko lankidetza estrategikoa, Huadek Rexroth-eko punta-puntako teknologia txertatu du. Huade® Check Balbula RVP 12 bateragarria da Rexroth-en RVP 12-rekin bateragarria. Huade-ren ondasunak nazioarteko estandarretara iritsi da, hots, ISO9001, ISO14001 eta Oh SAS18001. Fabrikak kalitateari buruzko estres handia jartzen du ikuskapen sistema on batekin, Check Balbula RVP 12-ren kalitate bikaina ziurtatzeko, fabrikatik irten aurretik. Huade-ren produktuak oso erabil daitezke industria militarrean eta Txinan beste eremu batzuetan. Txinan marka fidagarria da.
|
Datu teknikoak |
|||||||||
|
Tamaina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presio eragilea, Max (MPA) |
31.5 |
||||||||
|
Presio irekiera (MPA) |
0.05 |
||||||||
|
Presio fluidoa |
Olio mineralak edo fosfato ester |
||||||||
|
Presio fluidoen tenperatura (℃) |
-30 ~ + 80 |
||||||||
|
Biskositate-tartea (mm2 / k) |
2,8 ~ 500 |
||||||||
|
Konpondu posizioa |
hautazko |
||||||||
|
Pisua (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ezaugarriak:
▶ Subplate konexioa
▶ Ihesik gabeko itxiera norabide bakarrean
Aplikazioa:
Check Valve RVP 12 egiaztapena ponparen irteeretan erabiltzen da batez ere atzeko presioaren balbula eta saihesbidearen balbula gisa.
Check Balbula RVP 12 poppet balbula egitura da, presio galera txikiarekin. Egitura diagrama jarraian erakusten den moduan dago. Zeregina du, lehentasunez fluxu-ihesa norabide batean ixteko eta kontrako norabidean doako fluxua baimentzeko. Funtsean etxebizitza (1), poppet (2) konpresioaren udaberria (3) eta udaberriko eserlekua (4). Poppetaren kolpea (2), kanpoko diametroan gidatzen dena, geldialdi mekaniko batek mugatuta. Konpresio integratuaren udaberriak (3) itxiera mugimendua onartzen du. Gainera, konpresio udaberriak (3) poppet (2) gordetzen du itxitako posizioan, balbularen bidez fluxurik ez dagoenean ere.
Sinbolo
Egitura diagrama
①Poppet ③spring eserlekua
1. Likidoa iragazi behar da. Gutxieneko iragazkiaren finitatea 20 ㎛ da.
2. Depositua zigilatu behar da eta aire iragazkia aire sarreran instalatu behar da
3. Produktuak kargatu gabeko produktuak fabrika uztean, behar izanez gero, eskatu bereziki.
4. Balbularen konponketa torlojuak intentsitate handiko maila izan behar du (10.9 klasea). Mesedez, hautatu eta erabili lagin-liburuan zerrendatutako parametroaren arabera
5. Balbularekin loturiko gainazalaren zakarra 0,8ra behar da.
6. Piezaren gainazal akabera 0,01 / 100mm-ra behar da.
