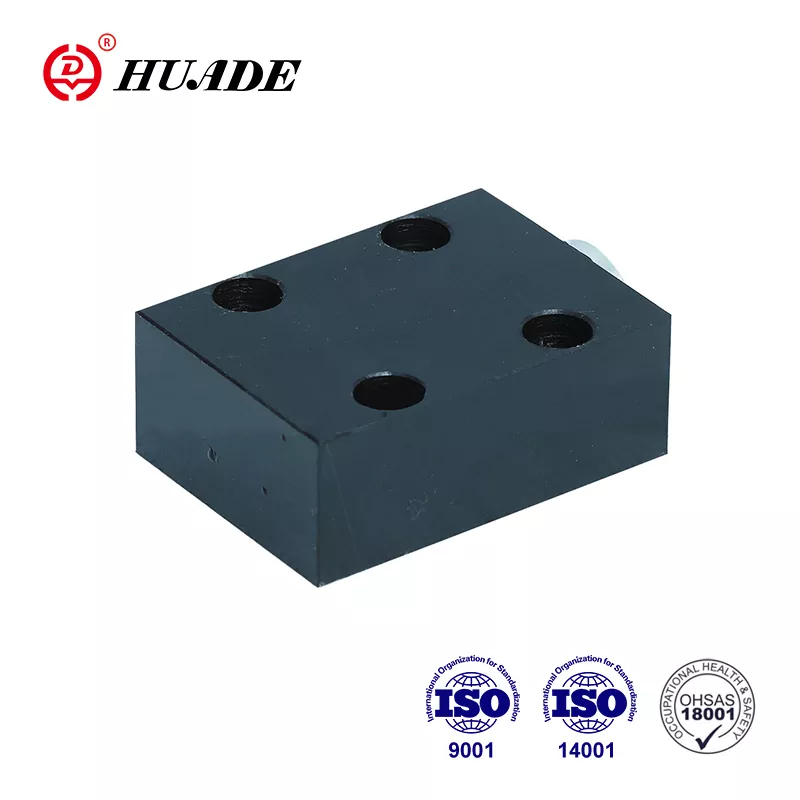

Egiaztapen-balbula RVP 6

1979tik 7 urte baino gehiagotan Rexroth-ekin lankidetzan, Huade® RVP 6-k Rexroth-ek eskaintzen duen balbula mota bera guztiz ordezkatu dezake. Fabrikak ISO9001, ISO14001 eta ISO45001 gainditu ditu. Huade-ren kontrol-balbulak oso erabiliak dira ingeniaritza eta eraikuntzako makinetan, metalurgian, makina-erremintan, etab. RVP 6 kontrol-balbula guztiak proba zorrotzak egingo dituzte fabrikatik irten aurretik, kalitate bikaina bermatzeko.

Check Valve RVP 6 produktuaren parametroa

Produktuaren ezaugarria eta kontrol-balbularen aplikazioa RVP 6

Ezaugarriak:

▶ Azpiplaka konexioa

▶ Ihesik gabeko ixtea norabide bakarrean

Aplikazioa:

RVP 6 kontrol balbula ponparen irteeran erabiltzen da batez ere atzeko presio balbula eta bypass balbula gisa.

Check Balbul RVP 6-ren ekoizpen xehetasunak

RVP 6 motako kontrol-balbulak eginkizuna du, ahal izanez gero, fluxu-ihes bat noranzko batean ixtea eta kontrako noranzkoan isurtzea ahalbidetzea. Funtsean, karkasa (1), txopetea (2) konpresio-malgukia (3) osatzen dute. eta udaberriko eserlekua(4). Bere gainean gidatzen den txotxongaren (2) kolpea

kanpoko diametroa, tope mekaniko batek mugatuta dago. Eraikitako konpresio malgukiak (3) ixteko mugimendua onartzen du. Gainera, konpresio-malgukiak (3) txapela (2) posizio itxian eusten du, nahiz eta balbulatik fluxurik ez egon.

Ikurra

Egitura-diagrama

①Etxebizitza ②Poppet  ③Udaberria  ④Udaberriko eserlekua

Kontrol-balbularen RVP 6-aren oharra

1. Fluidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.

2. Depositua itxita egon behar da eta aire-iragazkia instalatu behar da aire sarreran

3. Azpiplakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez eskatu bereziki.

4. Balbula finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin-liburuan zerrendatutako parametroaren arabera

5. Balbularekin lotutako gainazalaren zimurtasuna 0,8/-koa da.

6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
