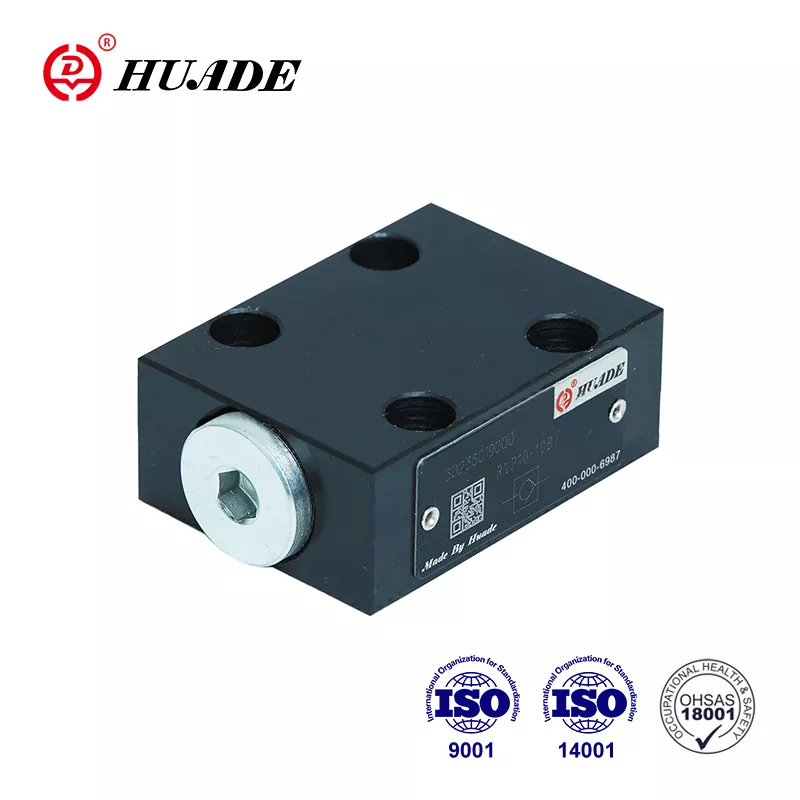

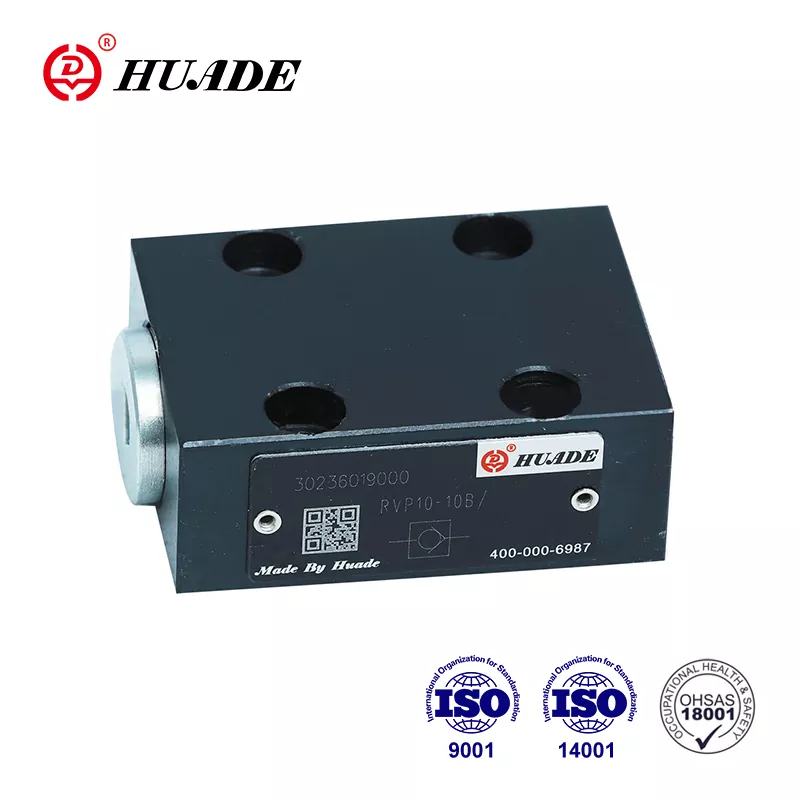

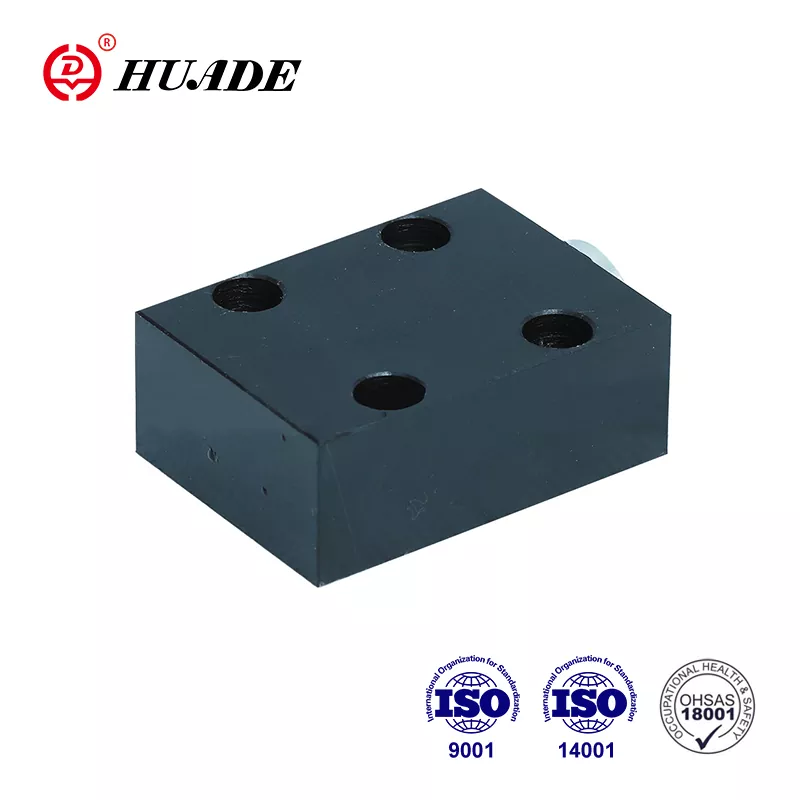

Txinan transmisio hidraulikoaren eta kontrol teknologiko garrantzitsuenak izanik, Rexroth-ekin lankidetza izan duenez, 1979tik 7 urte baino gehiago daramatza. Huade® Check Valve RVP 16 Rexroth-en RVP 16 erabat errepika dezake. Huade-ren ondasunak nazioarteko estandarrak betetzen ditu, hots, iso9001, ISO14001, eta Oh SAS18001. Fabrikak ikuskapen sistema ona du, fabrika irten aurretik produktu guztien kalitate bikaina bermatzeko. HUADE® Check Balbula RVP 16 oso erabilia da ingeniaritza eta eraikuntzako makineria, metalurgia, makina-erreminta, ingurumena babestea, ontzien babesa, aeroespia, tren garraioa, petrolioa, industria militarra eta beste eremu batzuk. Txinan marka nazional ezaguna da.
|
Datu teknikoak |
|||||||||
|
Tamaina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presio eragilea, Max (MPA) |
31.5 |
||||||||
|
Presio irekiera (MPA) |
0.05 |
||||||||
|
Presio fluidoa |
Olio mineralak edo fosfato ester |
||||||||
|
Presio fluidoen tenperatura (℃) |
-30 ~ + 80 |
||||||||
|
Biskositate-tartea (mm2 / k) |
2,8 ~ 500 |
||||||||
|
Konpondu posizioa |
hautazko |
||||||||
|
Pisua (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ezaugarriak:
▶ Subplate konexioa
▶ Ihesik gabeko itxiera norabide bakarrean
Aplikazioa:
Check Balbula RVP 16 batez ere ponparen irteeretan erabiltzen da atzeko presioaren balbula eta saihesbidearen balbula gisa.
Presio galera txikiarekin poppet balbula egitura da. Ikur eta egitura diagrama jarraian agertzen dira. Check Valve RVP 16-k norabide batean fluxu-ihesa askea izanik eta behin-behineko norabidean doako fluxua baimentzeko. Funtsean etxebizitza (1), poppet (2) konpresioaren udaberria (3) eta udaberriko eserlekua (4). Poppetaren kolpea (2), kanpoko diametroan gidatzen dena, geldialdi mekaniko batek mugatuta. Konpresio integratuaren udaberriak (3) itxiera mugimendua onartzen du. Gainera, konpresio udaberriak (3) poppet (2) gordetzen du itxitako posizioan, balbularen bidez fluxurik ez dagoenean ere.
Sinbolo
Egitura diagrama
①Poppet ③spring eserlekua
1. Likidoa iragazi behar da. Gutxieneko iragazkiaren finitatea 20 ㎛ da.
2. Depositua zigilatu behar da eta aire iragazkia aire sarreran instalatu behar da
3. Produktuak kargatu gabeko produktuak fabrika uztean, behar izanez gero, eskatu bereziki.
4. Balbularen konponketa torlojuak intentsitate handiko maila izan behar du (10.9 klasea). Mesedez, hautatu eta erabili lagin-liburuan zerrendatutako parametroaren arabera
5. Balbularekin loturiko gainazalaren zakarra 0,8ra behar da.
6. Piezaren gainazal akabera 0,01 / 100mm-ra behar da.
