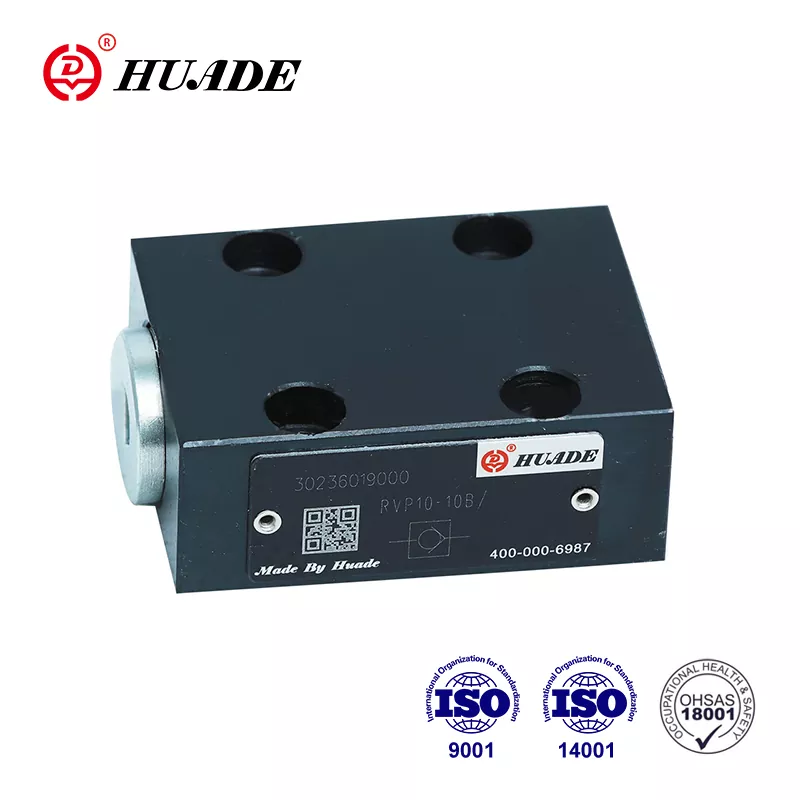

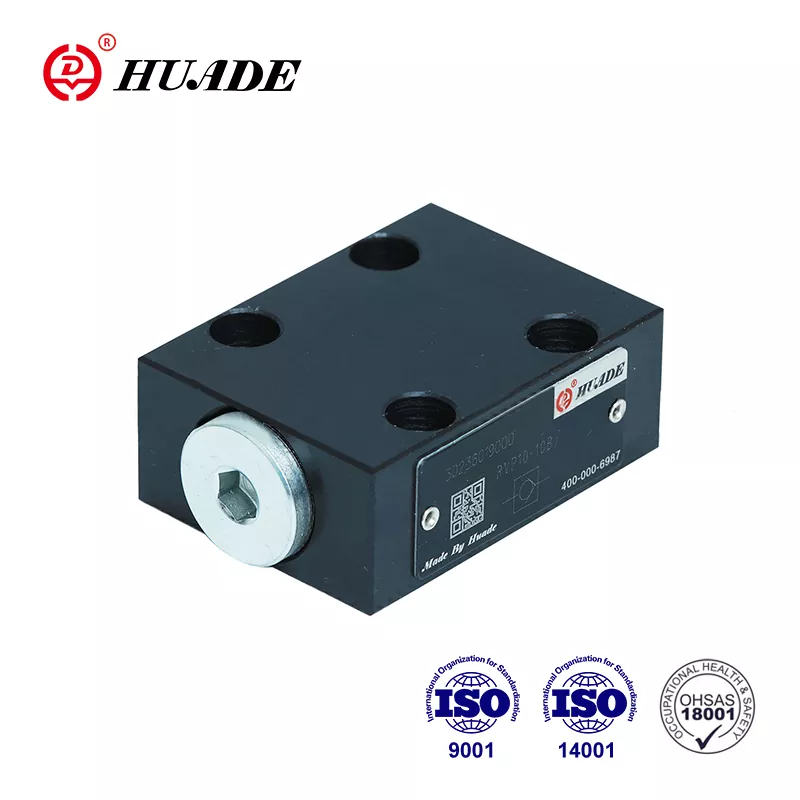

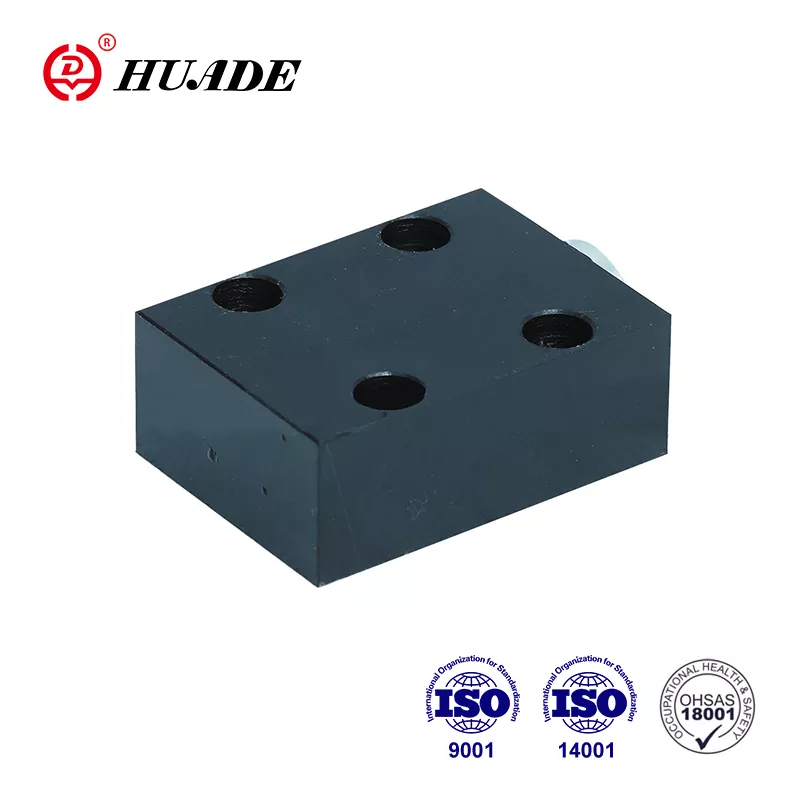

1979an Txinako eta Alemaniako gobernuen arteko lankidetza estrategiko baten bidez sortu zen, Huade-k Rexroth-en punta-puntako teknologia txertatu du. Huade® Check Balbula RVP 10-ek Rexroth-en txeke balbula erabat ordezkatu dezake. Fabrika ISO9001, ISO14001 gainditu da, eta oh sas18001. HUADE® egiaztatzeko balbula oso erabiliak dira ingeniaritza eta eraikuntzako makineria, metalurgia, makina-erreminta, ingurumena babestea, ontzien babesa, aeroespia, tren garraioa, petrooloa eta beste eremu batzuk. Check Balbula RVP 10 guztiak proba zorrotzak jasango ditu fabrikatik irten aurretik kalitate bikaina ziurtatzeko.
|
Datu teknikoak |
|||||||||
|
Tamaina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Presio eragilea, Max (MPA) |
31.5 |
||||||||
|
Presio irekiera (MPA) |
0.05 |
||||||||
|
Presio fluidoa |
Olio mineralak edo fosfato ester |
||||||||
|
Presio fluidoen tenperatura (℃) |
-30 ~ + 80 |
||||||||
|
Biskositate-tartea (mm2 / k) |
2,8 ~ 500 |
||||||||
|
Konpondu posizioa |
hautazko |
||||||||
|
Pisua (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ezaugarriak:
▶ Subplate konexioa
▶ Ihesik gabeko itxiera norabide bakarrean
Aplikazioa:
Check Balbula RVP 10 ponparen irteeran erabiltzen da batez ere atzeko presioaren balbula eta saihesbidearen balbula gisa.
Kontrol Balbula RVP 10 Presio-galera txikia duen Poppet balbula egitura da. Zeregina du, lehentasunez fluxu-ihesa norabide batean ixteko eta kontrako norabidean doako fluxua baimentzeko. Funtsean etxebizitza (1), poppet (2) konpresioaren udaberria (3) eta udaberriko eserlekua (4). Poppetaren kolpea (2), hau da, bere gainean gidatzen da
Kanpoko diametroa, geldialdi mekaniko batek mugatuta dago. Konpresio integratuaren udaberriak (3) itxiera mugimendua onartzen du. Gainera, konpresio udaberriak (3) poppet (2) gordetzen du itxitako posizioan, balbularen bidez fluxurik ez dagoenean ere.
Sinbolo
Egitura diagrama
①Poppet ③spring eserlekua
1. Likidoa iragazi behar da. Gutxieneko iragazkiaren finitatea 20 ㎛ da.
2. Depositua zigilatu behar da eta aire iragazkia aire sarreran instalatu behar da
3. Produktuak kargatu gabeko produktuak fabrika uztean, behar izanez gero, eskatu bereziki.
4. Balbularen konponketa torlojuak intentsitate handiko maila izan behar du (10.9 klasea). Mesedez, hautatu eta erabili lagin-liburuan zerrendatutako parametroaren arabera
5. Balbularekin loturiko gainazalaren zakarra 0,8 / beharrezkoa da
6. Piezaren gainazal akabera 0,01 / 100mm-ra behar da.
