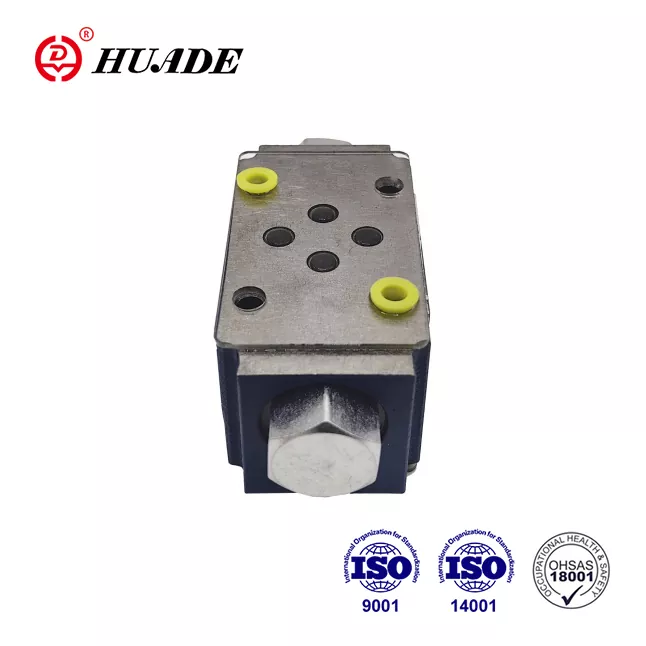

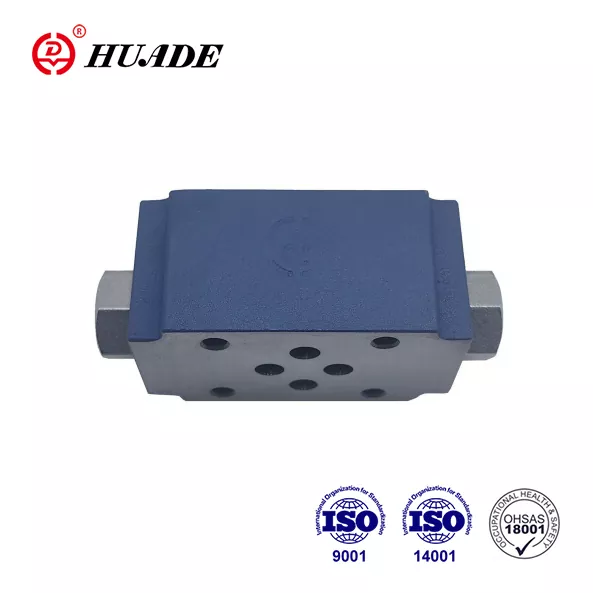

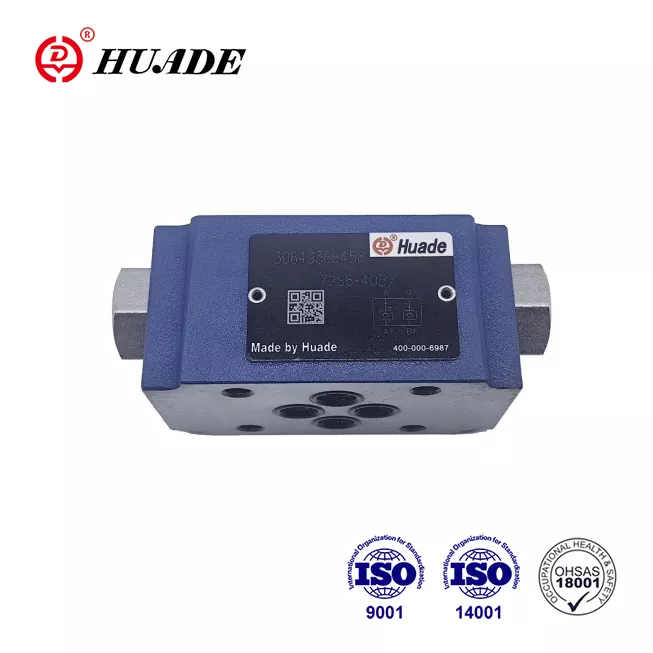

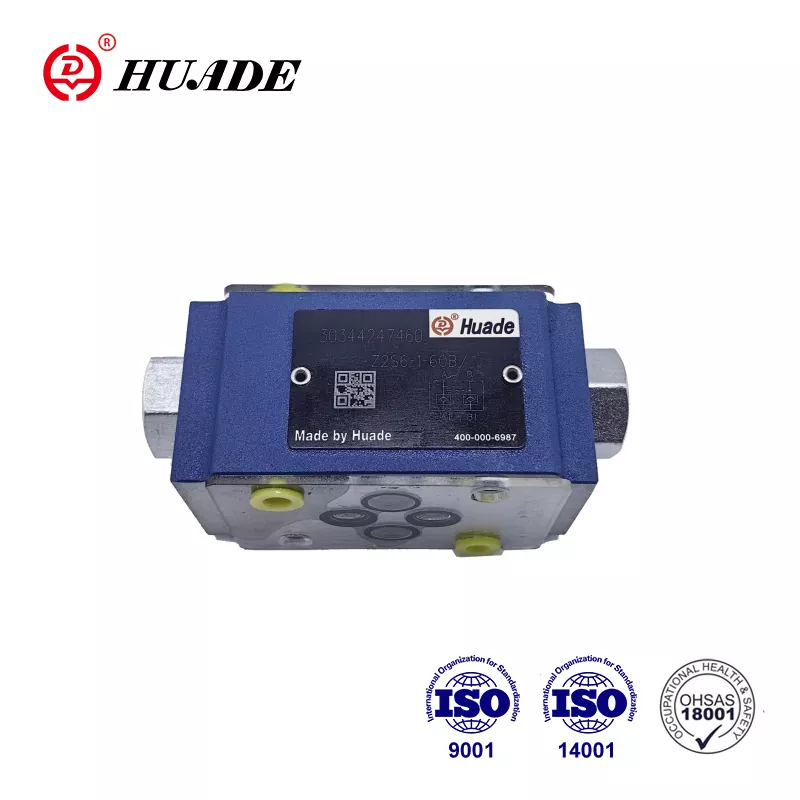

Kontrol-balbularen ogitarteko plaka Z2S 6

1979tik Rexrothekin lankidetzan zazpi urteko esperientziagatik, Huadek Rexroth-en puntako teknologia sartu du. Huade® kontrol-balbula Z2S 6-k Rexroth-ek eskaintzen duen serie bera guztiz ordezka dezake. Prezio hobea du. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade® balbula hidraulikoak industria militarrean erabiltzen dira errendimendu fidagarriagatik. Teknologian aurreratuagoa da eta lerro honetako antzeko produktuak baino iraunkorragoa da. Txinan ezaguna den marka nazionala da.

Check Valve Sandwich Platearen produktuaren parametroa Z2S 6

Z2S 6 produktuaren ezaugarria eta kontrol-balbularen ogitarteko plakaren aplikazioa

Ezaugarriak:

▶ Pilatze bertikaleko multzoetan erabiltzeko

▶ Zerbitzu-ataka bat edo bi ihesik gabe ixteko

▶ Portatzeko eredua Din 24 340 A formara, ISO4401 eta CETOP - RP 121H

Aplikazioa:

Check Valve Z2S hau pilaketa bertikaleko instalaziorako erabiltzen da. Beharrezkoa den isuririk gabe funtzionatzen duten olio-portu bat edo bi zigilatu ditzake.

Z2S 6 Check Balbula Sandwich Platearen funtzioak, atala, ikurrak

Z2S motako kontrol-balbulak pilotu hidraulikoak sandwich-plaken diseinukoak dira. Zerbitzu-portu bat edo bi ihesik gabe ixteko erabiltzen dira, baita denbora luzez ere. Fluxu askea A1etik A2ra edo B1etik B2ra gertatzen da. A1 B1 emaria kontrako noranzkoa blokeatuta dago. Fluidoa A1-tik A2-ra pasatzen denean, bobina (1) presioa egiten da eta eskuinera bultzatzen da, eta horrela bola-pope-balbula (2) irekitzen da eta gero txopoa (3) irekitzen du. Balbularen itxiera zuzena bermatzeko, norabide-balbularen A2 B2 zerbitzu-atalak deposituari posizio neutroan konektatu behar dira.

Symbol of Z2S

Z2S 6-ren ebakidura-ikuspegia

Z2S-ren zirkuitu-adibide tipikoa
