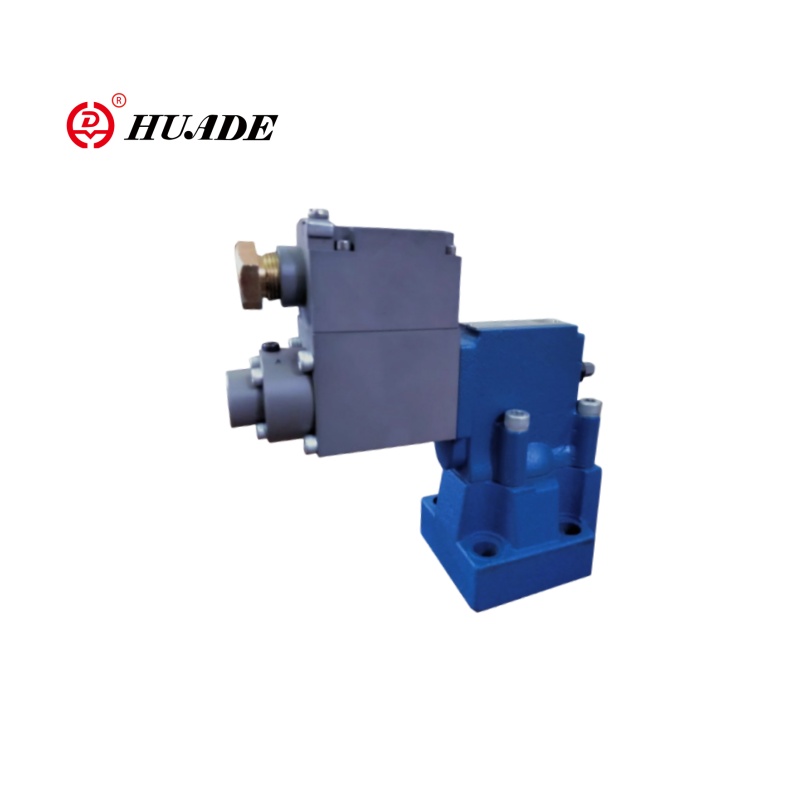

Leherketaren aurkako erliebe-balbula DBE seriea ingurune sukoiak eta leherkorrak diseinatutako balbula elektrikoki kontrolatzen da, presioaren araudi proportzional zehatza eta leherketa seguruaren ezaugarriak ditu. Erliebe proportzionalaren balbula dbe-k larrialdi mekanikoko erliebe funtzio integratua du. Potentzia itzalitakoan presio segurura aldatu da automatikoki. Eta balbula-muinean higadura erresistenteak zerbitzuaren bizitza luzatu dezake.
| Fluido | NBR eta FKM zigilua egokia den olio minerala |
| Fosfato ester fkm zigilua | |
| Fluidoen tenperatura tartea ℃ | -30 to +80 (NBR zigilua) |
| -20 to +80 (FKM Seal) | |
| Biskositate-tartea mm2/ / k | 2,8 eta 380 |
| Linealtasun | % 3,5 |
| Errepikagarritasun | <±% 2 |
| Elektriko | |
| Energia iturria | DC |
| Min.solenoiden egungo ma | 100 |
| Max.solenoid uneko ma | 800 |
| Bobinaren erresistentzia | 19,5ω 20 ℃, Max.warm Balioa: 28,8ω |
| Lan egoera | Jarrai |
| Max.Working Ingurumeneko tenperatura | + 50 ℃ |
| Isolamendua DIN 40 050 | IP65 |
Ezaugarriak:
-Sub-plaka muntatzea:
- Porting eredua DIN 24 340 formularioa E eta ISO 6264
- kolektoretan instalatzeko
- 4 Presio-balorazioak
- Max. Presioaren muga, aukerakoa
- VT-2000 motako anplifikadorea (bereizita agindu behar da)
Aplikazioa:
Leherketa-froga-presioaren erliebea DBE plataforma putzuko prebentzioetarako (BOP), zuloen tresnak, gas naturalaren konpresio estazioak, meatze euskarri hidraulikoak, ezkutuko makinak, gasaren erauzketa ekipamendua, itsaso sakoneko zulaketa ekipamendua eta leherketarako estalkiak egiteko makineria erabil daiteke.
Adibidea:
Leherketa-froga PLC → Leherketa-froga proportzionalki proportzionala → DBE balbula → aktuatzaile hidraulikoa
E ↑
Leherketa Presioaren sentsorea (Iritzia)
Leherketa-froga presioaren erliebea Balbula DBE PROITULUAREN PRESTAZIOAREN BALBATUA da. Sistema hidraulikoetan presioa seinale elektrikoaren bidez etengabe ezartzeko erabiltzen da.

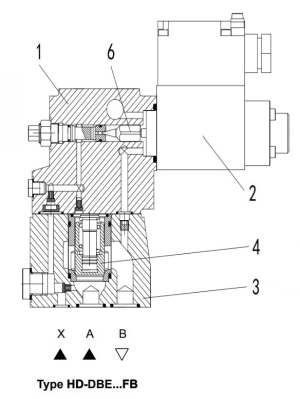

Funtsean balbula hauek balbula pilotu batez osatuta daude (1) solenoide proportzionalarekin (2) eta balbula nagusia (3) spool txertatze nagusiarekin (4).
Idatzi HD-DBE ... fb
Presio muga uneko balio elektrikoaren aldean dago eta solenoide proportzionalak (2) ezarrita dago. Sistemaren presioa spool nagusian (4) aplikatzen da. Aldi berean, presioa aplikatu da udaberrian kargatutako udaberrian (4) eta pilotu pilotua (6) pilotu (5) pilotuaren balbula (1). Indar hidraulikoak solenoide indarra gainditzen badu, pilotu pilotua (6) irekitzen da. Fluido pilotuak buelta eman diezaieke orifikoen efektuak (4) efektuak eragindako pobreak eta presio jaitsierara. Ondoren, spool nagusiak (4) kanala irekitzen du ponpa depositua.

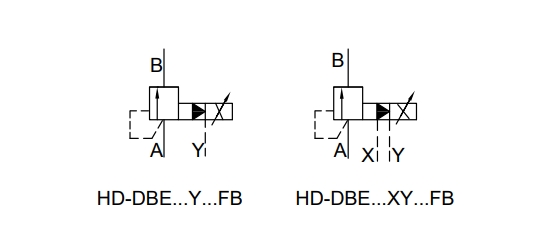

Sinboloa Leherketa froga presioaren erliebea balbula dbe
