Leherketa froga-presioaren erliebearekin alderatuta, Balbula DBEM seriea egokiagoa da erantzun dinamiko handiko eta eskakizun adimendunak dituzten eszenatokietarako. Laneko presioaren 50 ~ 315 barra, fluxu-tasa 600 l / min arte (DBEM 32 eredua). Lan-tentsioa DC 24V da. Leherketa-presioaren erliebe-balbula DBEMek diseinu integratua hartzen du, hautazko anplifikadore digital integratua (OBE modulua), kableatu sinplifikatua eta plug-in balbularen oinarrizko egitura duena, beraz ez da hodien mantentze-lanetarako desmuntatu beharrik.
| Fluido | NBR eta FKM zigilua egokia den olio minerala |
| Fosfato ester fkm zigilua | |
| Fluidoen tenperatura tartea ℃ | -30 to +80 (NBR zigilua) |
| -20 to +80 (FKM Seal) | |
| Biskositate-tartea mm2/ / k | 2,8 eta 380 |
| Linealtasun | % 3,5 |
| Errepikagarritasun | <±% 2 |
| Elektriko | |
| Energia iturria | DC |
| Min.solenoiden egungo ma | 100 |
| Max.solenoid uneko ma | 800 |
| Bobinaren erresistentzia | 19,5ω 20 ℃, Max.warm Balioa: 28,8ω |
| Lan egoera | Jarrai |
| Max.Working Ingurumeneko tenperatura | + 50 ℃ |
| Isolamendua DIN 40 050 | IP65 |
Ezaugarriak:
-Sub-plaka muntatzea:
- Porting eredua DIN 24 340 formularioa E eta ISO 6264
- kolektoretan instalatzeko
- 4 Presio-balorazioak
- Max. Presioaren muga, aukerakoa
- VT-2000 motako anplifikadorea (bereizita agindu behar da)
Aplikazioa:
Leherketa-froga-presioaren erliebe-balbula DBEM oso erabilia da petrolioaren eta gasaren industrian, leherketa kimikoen eta farmazien leherketa-sistemetan, ikatz meategietan eta lurpeko ekipoetan, itsasontzietan eta itsasoko ingeniaritzan.
Adibidea:
Leherketa-froga PLC → DBEM balbula (OBE anplifikadore integratua) → Leherketa-froga-presio sentsorea
E ↓
Profibus-dp autobusa
Leherketa-froga presioaren erliebea Balbula DBEM Pilot Operation Pression Relieb balbula da. Sistema hidraulikoetan presioa seinale elektrikoaren bidez etengabe ezartzeko erabiltzen da.

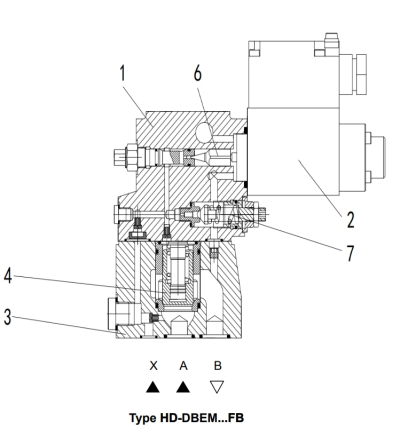

Funtsean balbula hauek balbula pilotu batez osatuta daude (1) solenoide proportzionalarekin (2) eta balbula nagusia (3) spool txertatze nagusiarekin (4).
Idatzi HD-DBE ... fb
Presio muga uneko balio elektrikoaren aldean dago eta solenoide proportzionalak (2) ezarrita dago. Sistemaren presioa spool nagusian (4) aplikatzen da. Aldi berean, presioa aplikatu da udaberrian kargatutako udaberrian (4) eta pilotu pilotua (6) pilotu (5) pilotuaren balbula (1). Indar hidraulikoak solenoide indarra gainditzen badu, pilotu pilotua (6) irekitzen da. Fluido pilotuak buelta eman diezaieke orifikoen efektuak (4) efektuak eragindako pobreak eta presio jaitsierara. Ondoren, spool nagusiak (4) kanala irekitzen du ponpa depositua.
Idatzi HD-DBem ... fb
Aukeran balbula udaberrian kargatutako pilotuaren kontrol-balbula gehigarriarekin hornitu daiteke (7) presioaren segurtasun maximoa (presioaren segurtasuna).

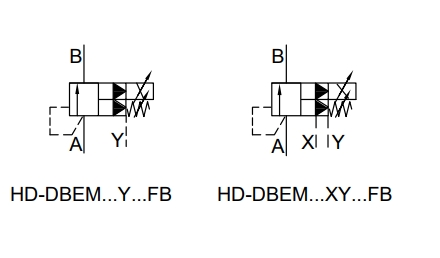

Sinboloa Leherketa-froga presioaren erliebe balbula dbem
