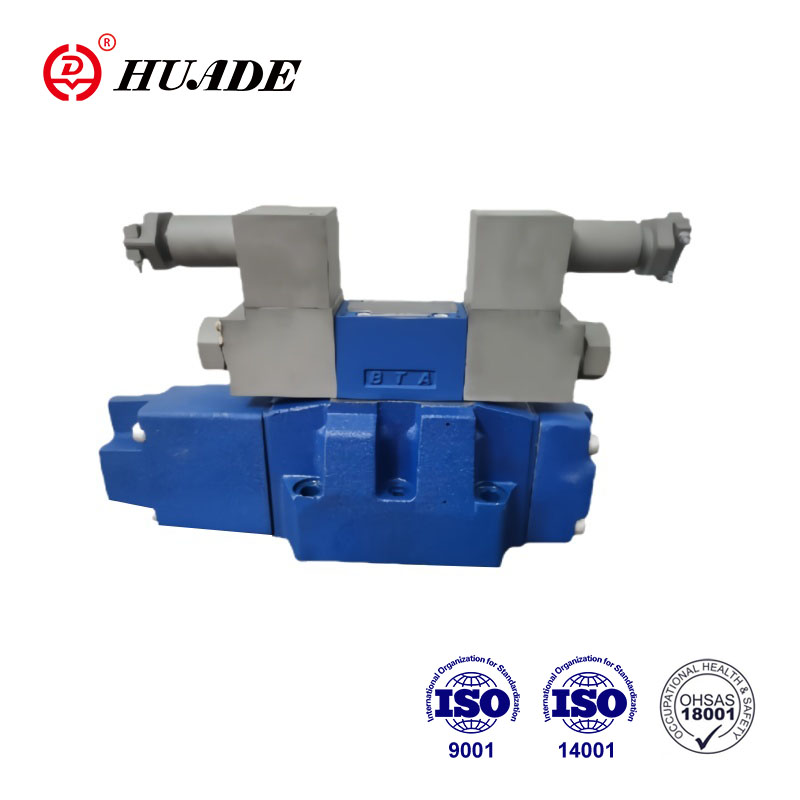

Leherketa-froga 4WRZ norabide-balbula proportzionala oso erabilia da kontrol zehatza eta leherketa-froga errendimendua behar duten sistema hidraulikoetan. Huade-ren 4WRZ serieko leherketa-balbulek CNEX ziurtagiria dute. Leherketa-frogaren balorazioak eta ziurtagiriak nazioarteko estandar garrantzitsuak betetzen dituzte normalean. 4WRZ-k leherketa-froga balbula proportzionalak fluxu erregulazio-ezaugarri sentikorrak ditu, sistema hidraulikoaren presioa, emaria eta norabidearen kontrol zehatza lor dezaketenak.
| Orokorra | ||
| Balbula mota | IRAIL | |
| Instalazioa | aukerakoa, ahal dela horizontala | |
| Biltegiratzeko tenperatura-tartea (℃) | -20tik +80ra | |
| Giro-tenperatura tartea (℃) | -20tik +70era | |
| Pisua (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hidraulikoa (HLPAG.p=100barrekin neurtuta: 40 ℃ ± 5 ℃) | ||||||
| Tamaina nominala | 10 | 16 | 25 | 32 | ||
| Presio operatiboa (bar) | Balbula pilotua | Kanpoko pilotu-olio hornidura | 30 eta 100 bar bitartean | |||
| Barne pilotu-olio hornidura | 100etik 350era "D3"rekin soilik | |||||
| Balbula nagusia | 315 arte | 350 arte | 350 arte | 350 arte | ||
| Itzulera-fluxuaren presioa (bar) | T ataka (R ataka) (kanpoko pilotu olio-hustubidea) | 315 arte | 250 arte | 250 arte | 150 arte | |
| T portua (barneko olio pilotuaren hustuketa) | 30 arte | 30 arte | 30 arte | 30 arte | ||
| Y portua | 30 arte | 30 arte | 30 arte | 30 arte | ||
| Olio pilotuaren sarrerako seinalea % 0-100 (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilotu olio-fluxua X eta Y atakan sarrerako seinale mailakatuarekin % 0-100 (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Balbula nagusiaren emaria (L/min) | 170 arte | 460 arte | 870 arte | 1600 arte | ||
| Fluido hidraulikoa | Olio minerala (HL, HLP) DIN 51524-ra Beste fluido gehiago eskatuz gero! | |||||
| Fluido hidraulikoaren tenperatura-tartea (℃) | -20tik +80era (ahal izanez gero +40tik +50era) | |||||
| Biskositate-tartea (mm2/s) | 20tik 380era (hobe 30etik 46ra) | |||||
| Kutsadura-maila | Presio-fluidoaren kutsadura-maila onargarria da NAS 1638 edo ISO 4406 (c) | βx≥ 75 gutxieneko atxikipen-tasa duen iragazkia gomendatzen da | ||||
| Balbula pilotua | NAS 1638 7. klasea | x=5 | ||||
| Balbula nagusia | NAS 1638 9. klasea | x=15 | ||||
| Histeresia (%) | ≤ 6 | |||||
| Elektrikoa | ||
| Balbula mota | IRAIL | |
| Balbularen babes mota EN 60529 arauaren arabera | IP65 kablearen entxufearekin muntatuta eta blokeatuta | |
| Tentsio mota | DC | |
| Komando-balioen gainjartzea (%) | 15 | |
| Max. korrontea (A) | 1.5 | |
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20 ℃-tan | 4.8 |
| Max. balio beroa | 7.2 | |
| betebeharra (%) | 100 | |
| Bobinaren tenperatura (℃) | 150 arte | |
| Balbulen babesa EN 60529 arauaren arabera | IP65 konektore finko eta muntatuarekin | |
| Kontrol elektronikoa | ||
| WRZ motarako kanpoko anplifikadorea | VT-VSPA2-1-L2X/... | |
| Aginte-balioaren seinalea | "A1" tentsio sarrera (V) | V±10 |
| Korronte sarrera "F1" (mA) | 4tik 20ra | |
Ezaugarriak:
▶Norabidezko balbula proportzionala pilotatutako fluxu baten norabidea eta magnitudea kontrolatzeko
▶ Funtzionamendua solenoide proportzionalen bidez egiten da hari zentrala eta bobina desmuntagarria
▶ Azpiplaka muntatzeko:
Portaeratze eredua ISO 4401 eta DIN 2430 arauetara
▶Udaberrian zentratutako kontrol-bobina
▶4WRZE: Elektronika integratua (OBE) tentsio sarrerarekin edo korronte sarrerarekin (A1 edo F1)
▶4WRZ: lotutako kontrol-elektronika (ordena bereizia)
Aplikazioa:
Leherketa-froga 4WRZ-L7X norabide-balbula bobina meatzaritzan, ikatz-meatzaritzan eta metalurgian makinetan norabidea eta fluxua kontrolatzeko erabiltzen da.
■Balbula pilotu mota 3DREP 6...
Balbula pilotua solenoide proportzionala 3 bideko presioa murrizteko balbula bat da. Sarrerako seinale elektriko bat presioko irteerako seinale proportzionala bihurtzeko erabiltzen da eta 4WRZ... balbula guztietan erabiltzen da.
Solenoide proportzionalak DC pin hezeko solenoide kontrolagarriak dira, hari zentralarekin eta bobina desmuntagarriarekin. Solenoidea aukeran kanpoko elektronikaren bidez kontrolatzen da.
Diseinua:
Balbula, funtsean, honako hauek osatzen dute:
- Etxebizitza (1)
– Kontrol-bobina (2) presioa neurtzeko bobinekin (3 eta 4)
– Erdiko haridun solenoideak (5 eta 6).
Lanaren printzipioa
– Solenoideak (5 eta 6) desaktibatuta daudenean, kontrol-bobina (2) eusten da.
Erdiko posizioan dauden konpresio malgukien bidez
–Aginteko bobinaren (2) zuzeneko funtzionamendua solenoide proportzionala dinamizatuz, adibidez. "a" solenoidearen dinamizatzea (5). Presioa neurtzeko bobina (3) eta kontrol bobina (2) ezkerrera desplazatzen dira sarrerako seinale elektrikoaren proportzioan; P-tik B-ra eta A-T-ra konektatzea fluxu-ezaugarri progresiboak dituzten zulo-itxurako sekzioen bidez; Solenoidearen (5) indargabetzea, kontrol-bobina (2) konpresio malgukiaren posizio zentralera itzultzen da. Erdiko posizioan, A eta B atakak T-ra irekita daude, hau da, fluido hidraulikoa depositura gabe isur daiteke. edozein murrizketa.
–Eskuz gainditzea, aukerakoa, haren laguntzaz, kontrol-bobina (2) mugitu daiteke solenoidearen energitza beharrik gabe.
Oharrak:
3DREP 6 mota:Saihestu egin behar da tankearen linearen hustuketa. Dagokion instalazio-egoeraren kasuan, aurrekargako balbula bat jarri behar da (aurrekarga-presioa 2 bar inguru).
Bi bobina posizio dituen balbula pilotua
(Mota 3DREP 6...B...)
Printzipioz, balbula bertsio honen funtzioa hiru bobina posizio dituen balbularenarekin bat dator. Hala ere, 2 posizioko balbula hau "a" (5) solenoidearekin bakarrik dago. 2. solenoide proportzionalaren ordez, tapoi-torlojua (7) jartzen da.
■Norabidezko balbula proportzional pilotuak 4WRZ mota...
4WRZ motako balbulak pilotatutako norabide-balbulak dira, proportziozko solenoideen bidez funtzionatzen dutenak. Fluxu baten norabidea eta magnitudea kontrolatzen dute.
Diseinua:
Balbulak, funtsean, hauek dira:
– Balbula pilotua (9) solenoide proportzionalak (5 eta 6), kontrol-bobina (2) eta orifizio tapoiak (15)
– Balbula nagusi bat (10) bobina nagusiarekin (11) eta malguki zentratzailearekin (12).
Lanaren printzipioa
– Solenoideak (5 eta 6) indargabetuta daudenean, bobina nagusia (11) eusten da erdiko posizioan dauden malgukiak (12) zentratuz.
– 1thAe TmBain bobina (11) balbula pilotuaren bidez (9) funtzionatzea, bobina nagusia proportzionalki mugitzen da, bobinaren posizioaren arabera, P-tik A eta B-ra T(R)-ra edo P-ra B eta A-ra. (R).
adib. "b" (6) solenoidea dinamizatuz, kontrol-bobina (2) eskuinera mugitzen da, pilotu-olioa balbula pilotutik (9) presio-ganbera (13) sartzen da eta bobina nagusia (11) proportzioan mugitzen da. sarrerako seinale elektrikoari; P-tik A-ra eta B-ra T-ra konexioa, fluxu progresiboa duten zulo-itxurako sekzioen bidez.
ezaugarriak.
Solenoidearen (6), kontrol-bobina (2) eta bobina nagusia (11) indargabetzea erdiko posiziora itzultzen dira.
– Pilot-olioaren hornidura pilotu-balbula barrutik P atakaren bidez edo kanpotik X atakaren bidez.
– Aukerako eskuzko sakatu baten laguntzaz kontrol-bobina (2) mugitu daiteke solenoidearen energitza beharrik gabe.
Oharrak:
100 bar-etik gorako sistemaren presioetarako D3 motako presioa murrizteko modulua (14) pilotu-balbula (9) eta balbula nagusiaren (10) artean jarri behar da.
4WRZ Leherketa Erresistentziako Balbula Proportzionalaren Ikur
