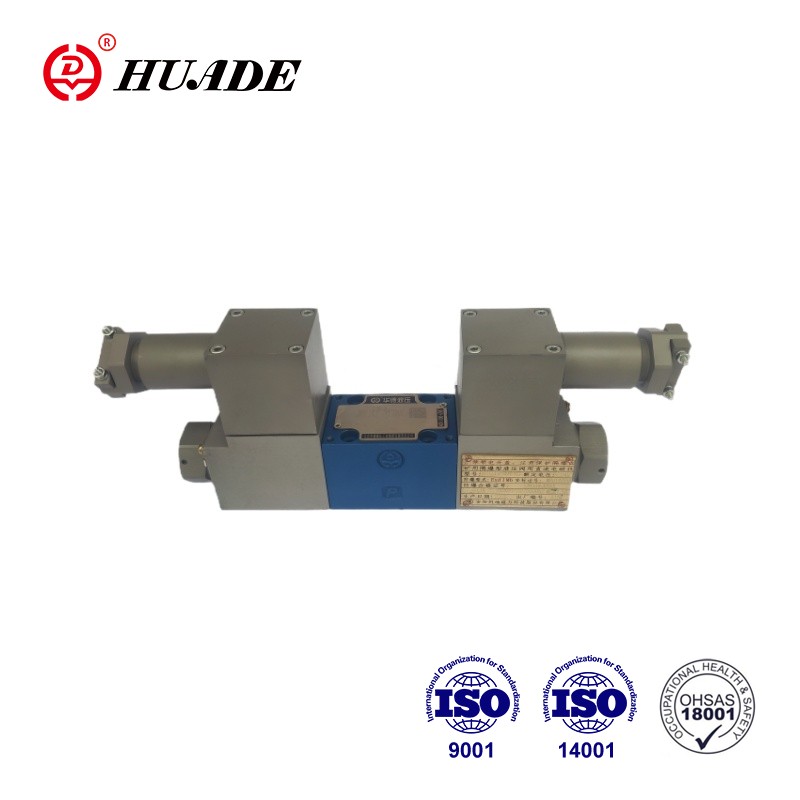

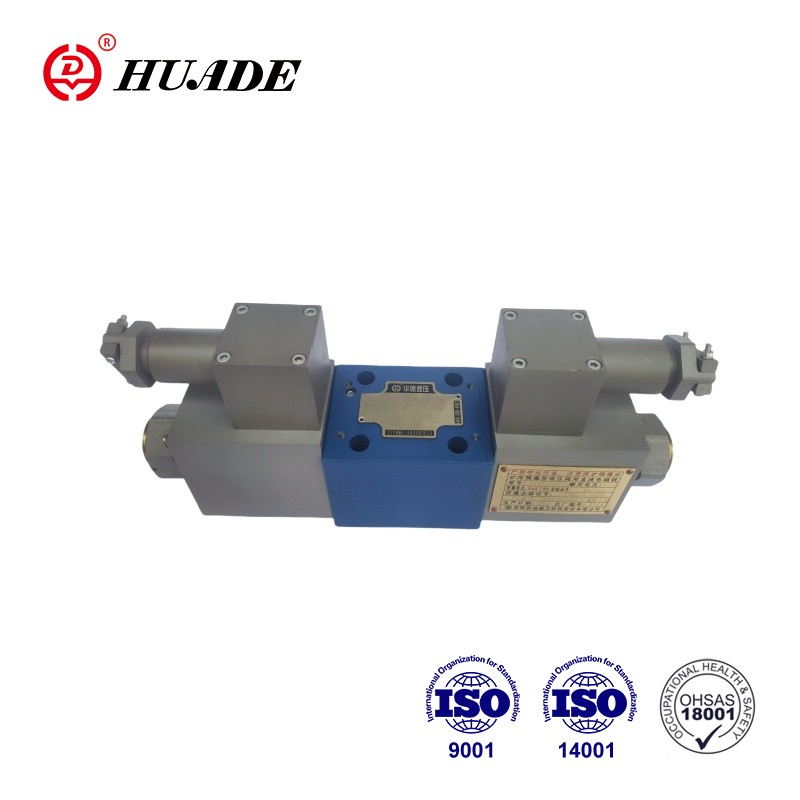

4WRA 10-2X leherketen aurkako balbula proportzionala korrosioarekiko erresistenteak diren materialez egina dago eta etxebizitza leherketarako aurkako materialez egina dago, leherketaren inpaktuari eta suaren higadurari eraginkortasunez aurre egin ahal izateko. 4WRA 10-2X-k CNEX ziurtagiria gainditu du leherketa-froga-balbula proportzionalak. Huade-ren leherketen aurkako produktuak laudorio koherenteak jaso ditu merkatuan kalitate handiko eta prezio baxuarekin.
| Hidraulikoa | |||
| Instalazioa | Aukerakoa, ahal dela horizontala | ||
| Tamaina nominala | 6 | 10 | |
| Pisua (kg) | 4WRA...2X | 2 | 6.6 |
| Emaria nominala Qvnom △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histeresia (%) | ≤5 | ||
| Alderantzikatzeko tartea (%) | ≤1 | ||
| Erantzun-sentsibilitatea (%) | ≤ 0,5 | ||
| Max.funtzionamendu-presioa | A,B,P atakak (barra) | 350 | |
| T portua (barra) | 210 | ||
| Presiozko fluidoa | Olio minerala (HL,HLP) DIN 51524 | ||
| Beste presio-fluido batzuk eskatuta! | |||
| Giroko airearen tenperatura-tartea (℃) | 4WRA...2X | -20 °C eta 70 °C artean (-4 °F eta 158 °F) | |
| Biskositate-tartea (mm2/s) | 20tik 380era (hobe 30etik 46ra) | ||
| Fluidoen Garbitasun Klasea | NAS1638 klase 9 edo ISO 4406 klase 20/18/15 | ||
| Elektrikoa | ||||
| 1) Solenoidearen datuak | ||||
| Tentsio mota | DC | |||
| Aginte-balioaren seinalea 4WRArako | ±10Vor4~20mA | |||
| Solenoide bakoitzeko gehienezko korrontea (A) | 2.5 | 1.5 | 0.8 | |
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20°C-tan | 2 | 4.8 | 19.5 |
| Gehienezko balio beroa | 3 | 7.2 | 28.8 | |
| betebeharra (%) | ED %100 | |||
| Bobinaren gehienezko tenperatura (℃) | 150 | |||
| Balbulen babesa EN60529 arabera | IP 65 | |||
| 2) Kontrol-elektronika | ||||
| Anplifikadorea | 4WRA...2X | LH-VSPA2-...- 2X | ||
| Hornidura-tentsioa (V) | Tentsio nominala | 24 | ||
| Beheko muga-balioa | 21/22 (4WRA) | |||
| Goiko muga-balioa | 35 | |||
| Anplifikadorearen potentzia-kontsumoa (A) | Imax | <1.8 | ||
| Inpultso-korrontea | 3 | |||
Ezaugarriak:
▶Zuzenean funtzionatzen duen norantza balbula proportzionala fluxu baten norabidea eta magnitudea kontrolatzeko
▶ Azpiplaka muntatzeko: Portu-eredua ISO4401arekin bat dator
▶Hari zentrala eta bobina desmuntagarria duten solenoide proportzionalen bidez aktibatzea
▶Udaberrian zentratutako kontrol-bobina
Aplikazioa:
Leherketa-froga 4WRA 10-2X norabide-balbula proportzionala oso erabilia da ikatz meategietan. industria petrokimikoa.
Balbulek honako hauek dira funtsean: Gorputza (1) muntatzeko gainazalarekin, Kontrol-bobina (3) konpresio malgukiekin (2), Solenoideak (4) erdiko hariarekin.
Solenoideak (4), indargabetuta, kontrol-bobina (3) erdiko posizioan eusten da konpresio-malgukiek (2 ).
Kontrol-bobinaren (3) zuzeneko funtzionamendua solenoide proportzionaletako bat dinamizatuz(4) adibidez. solenoidearen eskuineko kontrola, ondoren kontrol-bobina (3) ezkerrerantz mugitzea sarrerako seinale elektrikoaren proportzioan, eta P-tik A-ra eta B-ra konektatzea, fluxu-ezaugarri progresiboko gurutze-sekzioen bidez.
4WRA(E)...A-2X 2 posizio konmutatutako balbulak, ordea, "a" solenoidearekin bakarrik daude hornituta. "b" solenoide proportzionalean tapoi bat (6) jartzen da.
4WRA 10-2X Proportzional Norabide Balbula Lehergailuaren Sinboloak
