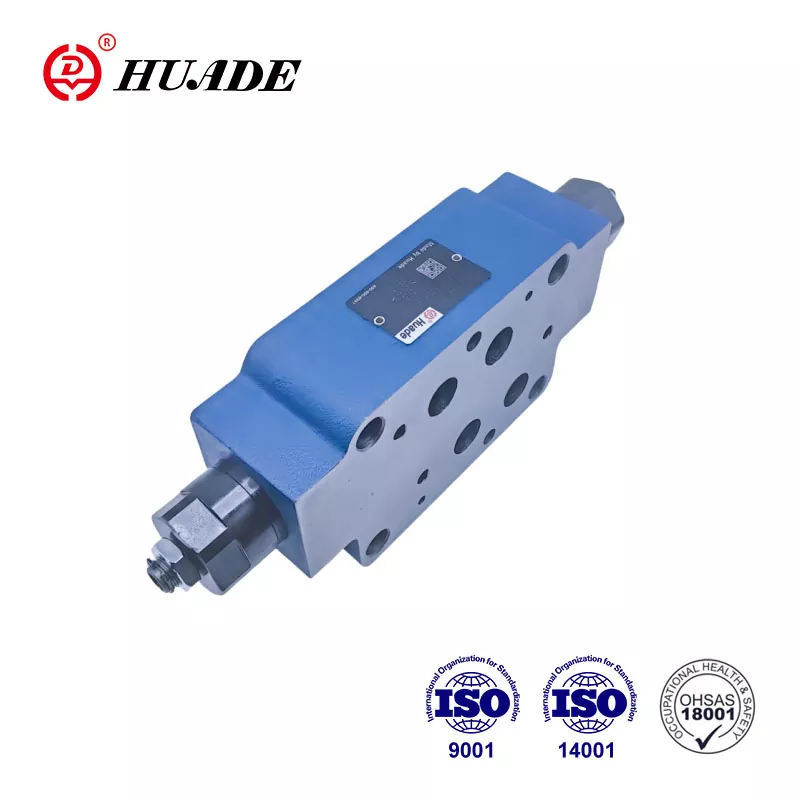

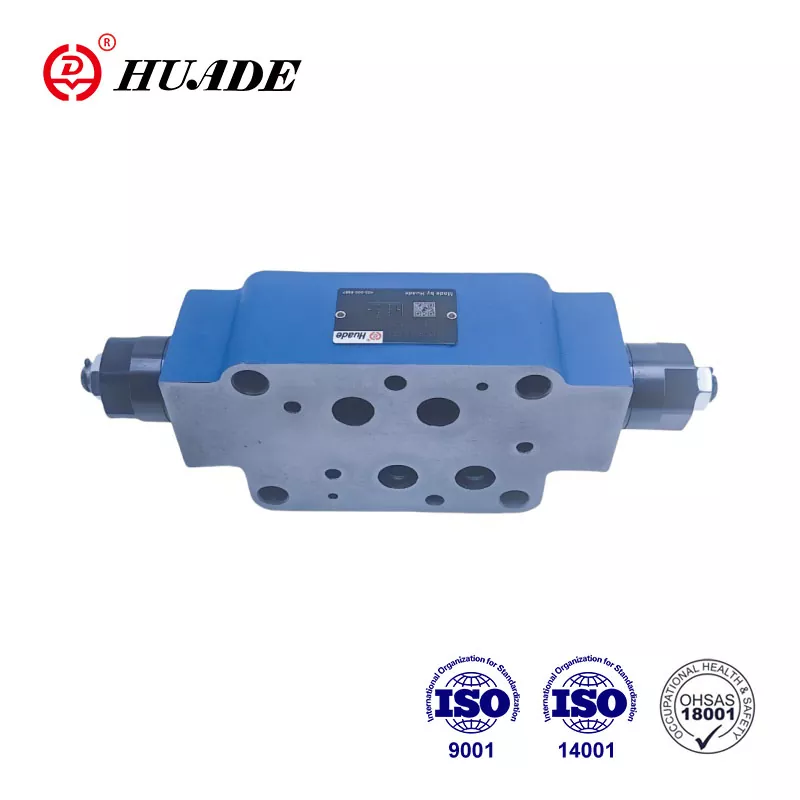

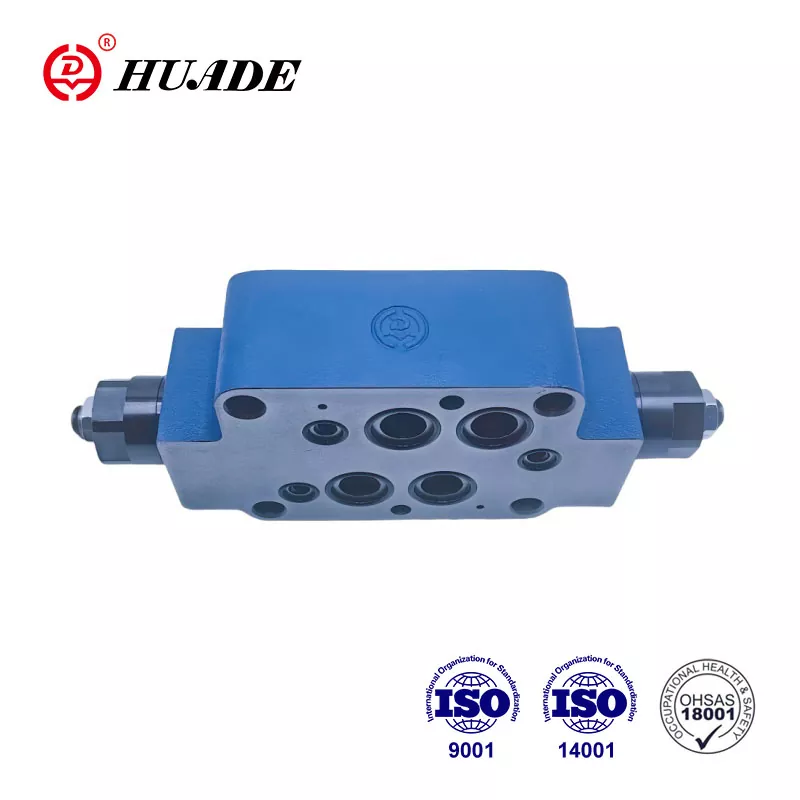

Ogitarteko plakaren diseinua Z 2 FS 16 motako balbulak bikoitzeko balbulak dira. Balbula honen funtzioa sarrera edo irteerako emaria kontrolatzea da. Huade® Z 2 FS 16-k Rexroth® Z2FS 16 3XB ordezkatu dezakeela, batez ere, Rexroth-ekin epe luzeko lankidetzari zor zaio. Fabrikak produktuaren kalitatea zorrozki kontrolatzen du eta kontrol-balbula guztiak nazioarteko estandarrak betetzen ditu.
|
Datu teknikoak (parametro horietatik kanpoko aplikazioetarako, mesedez, kontsulta gaitzazu!) |
|||
|
Tamaina |
6 |
16 |
22 |
|
Gehienezko emaria (L/min) |
80 |
250 |
350 |
|
Laneko presioa maximoa (MPa) |
31.5 |
35 |
|
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako), edo fosfato ester (FPM zigilurako) |
||
|
Biskositate-tartea (mm²/s) |
10etik 800era |
||
|
Fluidoen tenperatura-tartea (℃) |
-30etik +80era |
||
Ezaugarriak:
▶ Ogitarteko plakaren diseinua
▶ Erabiltze eredua DIN 24 340ra, A, ISO 4401 eta CETOP - RP 121H
▶ Emari nagusia edo pilotua mugatzea bi zerbitzu-porturekin
▶ Neurketa-sarrera edo neurgailu-irteera kontrola.
Aplikazioa:
Z 2 FS 16 kontrol-balbulak olio nagusia edo pilotu-fluxua mugatzeko erabiltzen dira zerbitzu-ataka batean edo bitan.
Z 2 FS 16 motako balbulak ogitarteko plakaren diseinuko balbula bikoitzak dira. Simetrikoki antolatutako bi balbula-fluxua mugatzen dute (erregulagailu erregulagarrien bidez) noranzko batean eta itzulera askea ahalbidetzen dute beste norabidean.
Emaria mugatzaile nagusia
Balbula bikoitza/erretenzio balbula norabide-balbula eta azpiplakaren artean jartzen da eragingailu baten abiadura aldatzeko (fluxuaren muga nagusia).
Emari pilotua mugatzea
Pilotatutako norabide-balbulen kasuan, balbula bikoitza/erretenzio-balbula erabil daiteke txoke pilotuaren doikuntza gisa (pilotuaren emaria mugatzeko). Kasu honetan, balbula nagusiaren eta balbula pilotuaren artean jartzen da.
Balbula bikoitzaren egitura, Z 2 FS 16 3XB mota
Sistema hidraulikoen printzipioa
