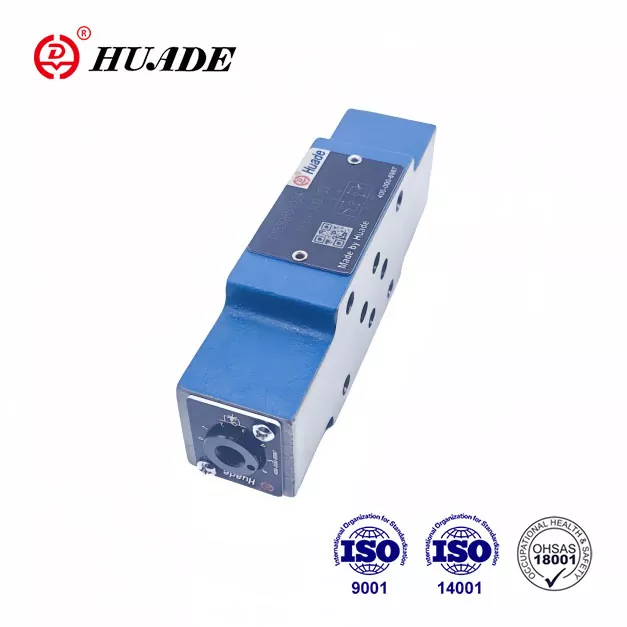

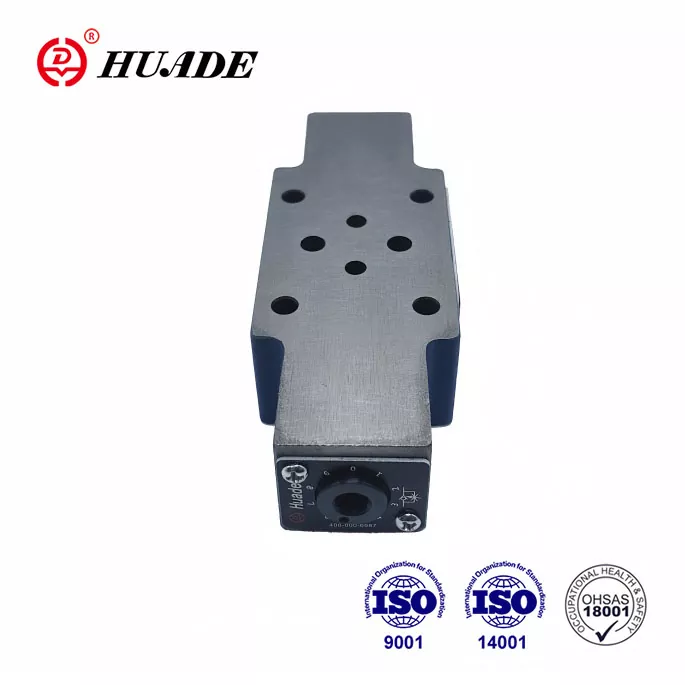

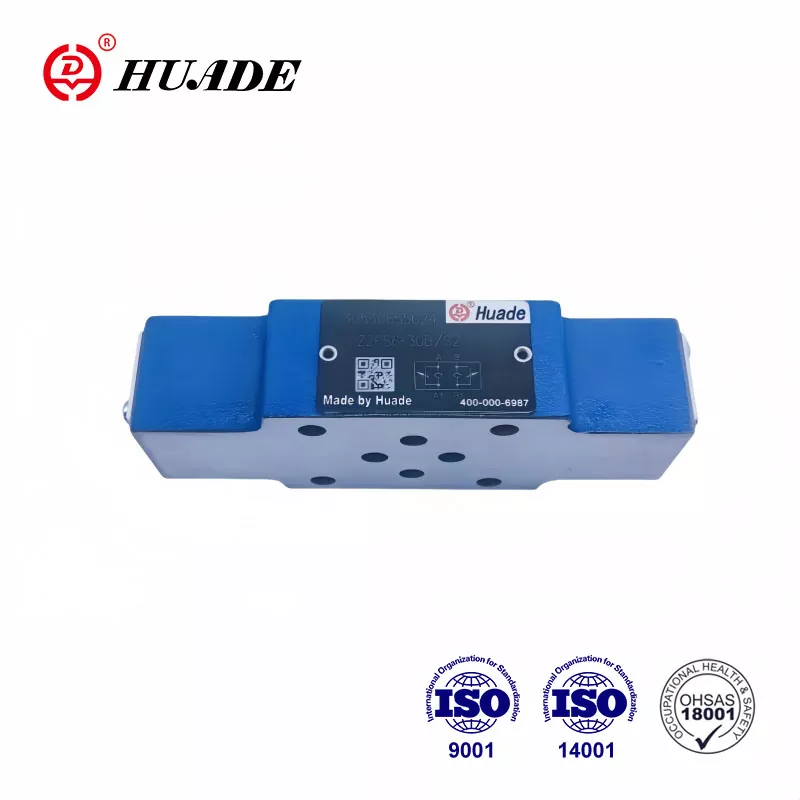

Z 2 FS 6 motako balbulak ogitarteko plakaren diseinuko balbula bikoitzak dira. Balbula hau pilaketa bertikalean muntatzeko egokia da eta sarrera edo irteera neurgailuak kontrolatzeko erabiltzen da. Rexroth-ekin epe luzeko bi lankidetzaren ondorioz, Z2FS 6 throttle honek Rexroth-ekin bat egiten du errendimenduan eta Rexroth® Z2FS6 3XB seriea ordezkatu dezake. Rexrothentzako alternatiba merkea da.
|
Datu teknikoak (parametro horietatik kanpoko aplikazioetarako, mesedez, kontsulta gaitzazu!) |
|||
|
Tamaina |
6 |
16 |
22 |
|
Gehienezko emaria (L/min) |
80 |
250 |
350 |
|
Laneko presioa maximoa (MPa) |
31.5 |
35 |
|
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako), edo fosfato ester (FPM zigilurako) |
||
|
Biskositate-tartea (mm²/s) |
10etik 800era |
||
|
Fluidoen tenperatura-tartea (℃) |
-30etik +80era |
||
Ezaugarriak:
▶ Ogitarteko plakaren diseinua
▶ Erabiltze eredua DIN 24 340ra, A, ISO 4401 eta CETOP - RP 121H
▶ Emari nagusia edo pilotua mugatzea bi zerbitzu-porturekin
▶ Neurketa-sarrera edo neurgailu-irteera kontrola.
Aplikazioa:
Z2FS 6 kontrol-balbulak olio nagusia edo pilotu-fluxua mugatzeko erabiltzen dira zerbitzu-ataka batean edo bitan.
Simetrikoki antolatutako bi balbula-fluxua mugatzen dute (erregulagailu erregulagarrien bidez) noranzko batean eta itzulera askea ahalbidetzen dute beste norabidean.
Emaria mugatzaile nagusia
Balbula bikoitza/erretenzio balbula norabide-balbula eta azpiplakaren artean jartzen da eragingailu baten abiadura aldatzeko (fluxuaren muga nagusia).
Emari pilotua mugatzea
Pilotatutako norabide-balbulen kasuan, balbula bikoitza/erretenzio-balbula erabil daiteke txoke pilotuaren doikuntza gisa (pilotuaren emaria mugatzeko). Kasu honetan, balbula nagusiaren eta balbula pilotuaren artean jartzen da.
Balbula bikoitzaren egitura, Z2FS6 30B motakoa
Sistema hidraulikoen printzipioa
