Sistema hidraulikoekin lan egiten duzunean, fluidoa norabide egokian mantentzea uste baino garrantzitsuagoa da. Bosch Rexroth-en Z1S kontrol-balbularen sandwich-plakak horixe egiten du: fluidoa norabide batean igarotzen uzten du atzera ez dezan blokeatzen duen bitartean. Lan sinple hau funtsezkoa da fabrikako makinetatik hasi eta eraikuntzako ekipamenduetaraino.
Zer egiten du Z1S Check Valve Sandwich-eko plaka desberdina
Z1S kontrol-balbularen sandwich-plakak bere izena instalatzen duen modutik hartzen du. Hodiekin eta osagarriekin konektatu beharrean, beste osagai batzuen artean kokatzen da sandwich-geruza bat bezala. Diseinu honek lekua aurrezten du eta ihesak gerta daitezkeen konexio puntu kopurua murrizten du. Balbulak malguki kargatutako poppet-mekanismo bat erabiltzen du, alderantzizko fluxuaren aurka estu ixten dena, eta ia zero ihesak lortzen ditu presioa 350 bar-era iristen denean ere.
Kontrol-balbula sandwich-plaken diseinuak ondo funtzionatzen du espazio estuetan. Makina-eraikitzaileek askotan Z1S unitate anitz pilatzen dituzte bertikalki kolektore hidraulikoetan, kontrol-zirkuitu konplexuak sortuz kanpoko hodi handiak gehitu gabe. Planteamendu modular honek ISO 4401 arauak jarraitzen ditu, hau da, Z1S kontrol-balbularen sandwich-plaka hainbat fabrikatzailetako osagaiekin egokitzen da.
Nola funtzionatzen duen Z1S Check Valve Sandwich Plateak
Z1S kontrol-balbularen ogitarteko plaka bakoitzaren barnean poppet bat dago, normalean errendimendu handiko plastikoz egina, bere eserlekuaren kontra malguki baten bidez eutsita. Aurrera begirako fluidoaren presioa pitzadura-presioaren atalasea iristen denean, poppet-a altxatzen da eta fluidoa zeharkatzen du. Presioa jaisten edo alderantzikatzen den momentuan, malgukiak txotxongiloa atzera botatzen du, pasabidea zigilatzen.
Z1S serieak pitzadura-presio desberdinak eskaintzen ditu: 0,5, 1,5, 3 eta 5 bar aukerak. Pitzadura-presio baxuagoek hobeto funtzionatzen dute erresistentzia minimoa nahi duzun sistemetan, eta ezarpen altuek presio-punten ondorioz ustekabean irekitzea ekiditen dute. Errete-balbularen sandwich-plakaren konfigurazioak 40 litro minutuko emariak kudeatzen ditu 6 tamainako modeloetan eta 100 litro minutuko 10 tamainako aldaeretan.
Z1S Check Balbula Ogitarteko Plaka egokia aukeratzea
Bosch Rexroth-ek Z1S kontrol-balbularen sandwich-plakaren itxiera-funtzio ezberdineko zortzi aldaera egiten ditu. Batzuek kanal batean blokeatzen dute fluxua, beste batzuek kanal bikoitzak aldi berean kudeatzen dituzte. Bertsio-bloke ohikoenak A2 atakatik A1era doaz, baina ia edozein zirkuitu konfiguraziorako aukerak aurkituko dituzu.
Zigiluaren materialak errendimenduari eragiten dio nabarmen. FKM zigilu estandarrak aplikazio gehienak ondo maneiatzen ditu, batez ere fluidoaren abiadura segundoko 4 metrotik gorakoa denean. Presio baxuagorako eta fluxu motelagoak diren egoeretarako, NBR zigilu bigunak pareko gainazaletan higadura murrizten dute. Zure kontrol-balbularen sandwich-plakak gehiago iraungo du zigiluak zure funtzionamendu-baldintzekin bat datorrenean.
Zigiluaren materialak errendimenduari eragiten dio nabarmen. FKM zigilu estandarrak aplikazio gehienak ondo maneiatzen ditu, batez ere fluidoaren abiadura segundoko 4 metrotik gorakoa denean. Presio baxuagorako eta fluxu motelagoak diren egoeretarako, NBR zigilu bigunak pareko gainazaletan higadura murrizten dute. Zure kontrol-balbularen sandwich-plakak gehiago iraungo du zigiluak zure funtzionamendu-baldintzekin bat datorrenean.
Zure Z1S Check Balbula Sandwich plaka instalatzea
Instalazioa ondo egiteak zure Z1S kontrol-balbularen ogitarteko plaka nola funtzionatzen duen zehazten du. Muntatzeko gainazala laua izan behar da 100 milimetroko 0,01 milimetrotan eta leuna izan behar du 4 mikrometrotik gorako gainazaleko zimurtasunarekin. Zehaztapen hauek zehatzak dirudite, baina denboran zehar garatu daitezkeen ihesak saihesten dituzte.
Z1S kontrol-balbularen sandwich-plakaren bidez gehiegizko isuriak zigiluak higatuta edo zigiluaren materialarekin bateraezina den fluidoa erabiltzen duela adierazten du. Egiaztatu olio hidrauliko mota egokia erabiltzen ari zarela eta zigiluak zure aplikazioarekin bat datozela. Bio-oinarritutako fluidoek olio mineral estandarrak baino zigilu desberdinak behar dituzte.
Z1S kontrol-balbularen sandwich plaka edozein orientaziotan instala dezakezu. Diseinua ez da grabitatearen araberakoa funtzionatzeko. Besterik gabe, ziurtatu modelo batzuekin datorren plastiko urdina babestuta dagoela muntatzean. Zuhaixka honek zigilu gehigarria eskaintzen du eta ez da kaltetu edo kendu behar balbula osoa ordezkatzen ez baduzu.
Z1S Check Valve Sandwich-eko plakak ondoen funtzionatzen duen tokian
Prentsa hidraulikoak kontrol-balbularen sandwich-plaketan oinarritzen dira zamak segurtasunez eusteko. Prentsa zikloen artean pausatzen denean, Z1S-k fluidoa atzera isurtzea eragozten du, eta horrek prentsa-aharia beherantz noraezean utziko luke. Karga eusteko funtzio honek garrantzia du segurtasunerako eta zehaztasunerako.
Makina-erremintek Z1S kontrol-balbula sandwich-plaka erabiltzen dute CNC ardatzetan eta erreminta-aldagailuetan. Ogitarteko trinkoaren diseinua biratzen diren osagaien inguruko espazio estuetan sartzen da. Makina hauetako abiadura handiko zirkuituek balbularen metalezko zigilu aukerari etekina ateratzen diote, segundoko 4 metrotik gorako abiadurak gehiegi higatzerik gabe maneiatzen dituena.
Hondeamakinak eta garabiak bezalako ekipamendu mugikorrek fluxu-kontrol fidagarria behar dute baldintza zailetan. Z1S kontrol-balbularen sandwich-plakak eraikuntza guneetan ohikoak diren tenperatura-aldaketak eta bibrazioak kudeatzen ditu. Kontrol-balbularen sandwich-plakaren aldaera angeluek fluidoaren fluxua modu eraginkorrean bideratzen laguntzen dute makineria mugikorren muga estuetan.
Zure Z1S Check Balbula Sandwich plaka mantentzea
Fluido hidrauliko garbiak zure kontrol-balbularen ogitarteko plaka behar bezala funtzionatzen du. Bosch Rexroth-ek ISO 4406 kutsadura-klasea 20/18/15 zehazten du, 20 mikrometrorainoko iragazketa eskatzen duena. Fluido zikinak txotxoloa goiztiarra itsatsi edo higatzea eragiten du, ihesak edo ixteko hutsegiteak eraginez.
Aldizkako ikuskapenek muntatzeko gainazalaren inguruan kanpoko ihesak egiaztatu behar dituzte eta balbulan zehar presio jaitsiera neurtu. Presio-jaitsiera handitzeak barruan kutsadura pilatzen dela adierazten du askotan. Z1S kontrol-balbularen sandwich-plakak ez du eremuko konponketa aukerarik eskaintzen; barneko poppet-aren muntaiak huts egiten badu, unitate osoa ordezkatuko duzu.
Tenperaturak zure kontrol-balbularen ogitarteko plaka nola funtzionatzen duen eragiten du. Z1S -20 °C-tik +80 °C-ra funtzionatzen du, fluido hidraulikoen tenperatura-tarte gehienekin bat eginez. Jariakinaren biskositatea segundoko 2,8 eta 500 milimetro karratu artean egon behar du. Tarte horietatik kanpo, balbula ez ireki daiteke zehaztutako pitzadura-presioan edo ihesak sor ditzake.
Z1S Check Balbaren Ogitarteko Plakako Ohiko Arazoak konpontzea
Kontrol-balbula ogitarteko plaka irekitzen ez denean, kutsadurak arazoa eragiten du normalean. Sistema ISO garbitasun estandarren arabera garbitzeak askotan itsasten diren arazoak konpontzen ditu. Hustuketak ez badu funtzionatzen, baliteke malgukia nekatuta egotea eta ordeztu behar izatea, hau da, balbula osoa ordezkatu behar da.
Z1S kontrol-balbularen sandwich-plakaren bidez gehiegizko isuriak zigiluak higatuta edo zigiluaren materialarekin bateraezina den fluidoa erabiltzen duela adierazten du. Egiaztatu olio hidrauliko mota egokia erabiltzen ari zarela eta zigiluak zure aplikazioarekin bat datozela. Bio-oinarritutako fluidoek olio mineral estandarrak baino zigilu desberdinak behar dituzte.
Balbulan zehar presio-jaitsiera handiak pitzadura-presio okerra hautatu izana edo hondakinak fluxua murrizten ari direla iradokitzen du. Kontrol-balbularen sandwich-plakak pixkanaka-pixkanaka presioa handitu beharko luke emariarekin batera. Presio-jaitsieraren bat-bateko jauzi batek balbula ordezkatu behar duen barne-blokeoa adierazten du.
Funtzionamendu zaratatsua sarritan kavitaziotik dator, fluidoaren abiadura handiegia denean eta bortizki kolapsatzen diren lurrun-burbuilak sortzen direnean. Fluxua moteltzea ibaian gora gehitzeak edo metalezko zigiluak dituen kontrol-balbularen sandwich-plaka batera aldatzeak cavitation zarata murriztu dezake. Batzuetan, sistemaren presioa handitzeak kabitazioa eragiten duten baldintzak ezabatzen ditu.
Z1S Check Valve Sandwich-eko plaka beste aukera batzuekin alderatuz
Lineako kontrol-balbulek sandwich-plakek baino gutxiago kostatzen dute, baina leku gehiago hartzen dute eta mahuka-konexio gehigarriak behar dituzte. Z1S kontrol-balbularen sandwich-plaka zuzenean zure balbula-pilean integratzen da, lau mahuka-muturrak eta haien ihes-puntuak ezabatuz. Kolektiboetan muntatutako sistemetarako, sandwicharen diseinuak zentzu handiagoa du.
Pilotu bidezko kontrol-balbulek Z1S kontrol-balbularen sandwich-plakak ez dituen urruneko kontrolatzeko gaitasunak eskaintzen dituzte. Hala ere, lerro pilotu eta kontrol balbula osagarriak behar dituzte, zure sistemak behar ez duen konplexutasuna gehituz. Norabide bakarreko fluxua kontrolatzeko, zuzeneko funtzionamendua duen Z1S errendimendu fidagarria eskaintzen du osagai gehigarririk gabe.

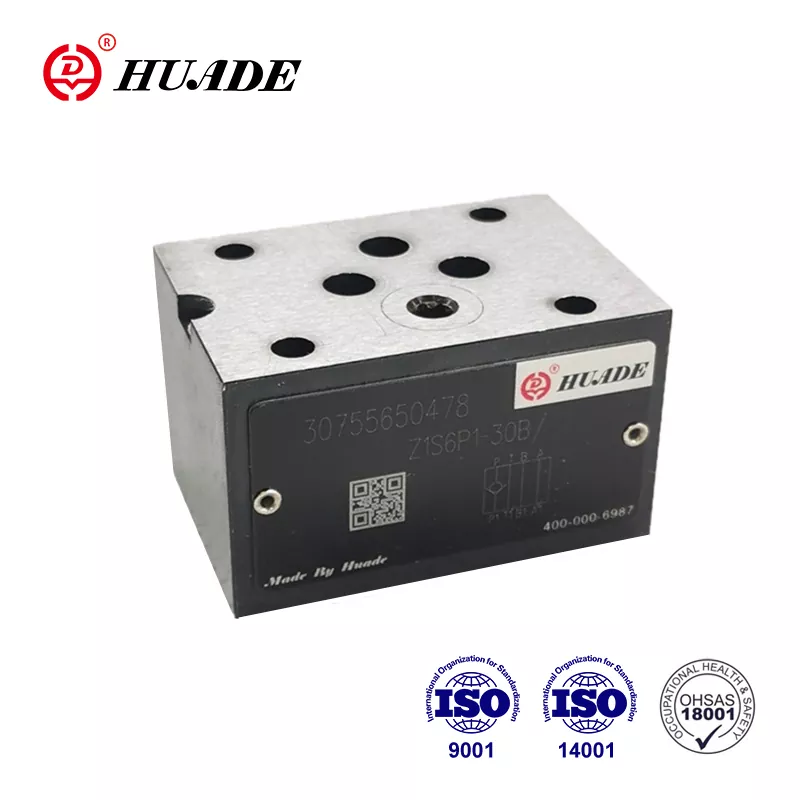

Huade eta Hengli bezalako fabrikatzaile alternatiboek ISO 4401 estandarrekin bateragarriak diren kontrol-balbula ogitarteko plakak ekoizten dituzte. Aukera hauek Bosch Rexroth unitate benetakoek baino ehuneko 30 eta 50 gutxiago kosta dezakete. Kalitateak normalean aplikazio ez-kritikoetarako baldintzak betetzen ditu, baina jatorrizko Z1S balbulek fidagarritasun frogatua eskaintzen dute ingurune zorrotzetan.
Aprobetxatu zure Z1S Check Valve Sandwich Platerari
Z1S kontrol-balbularen sandwich-plakak norabide bakarreko fluxu-kontrol fidagarria eskaintzen du balbula zure aplikazioarekin bat egiten duzunean. Crack-presioa, zigilu mota eta tamaina egokiak aukeratzeak errendimendu optimoa bermatzen du. Instalazio egokiak pare eta gainazalaren prestaketa zuzenarekin ihesak saihesten ditu. Fluido garbia mantentzeak eta tenperatura-mugetan mantentzeak bizitza luzatzen du.
Z1S kontrol-balbularen sandwich-plakak bere izena instalatzen duen modutik hartzen du. Hodiekin eta osagarriekin konektatu beharrean, beste osagai batzuen artean kokatzen da sandwich-geruza bat bezala. Diseinu honek lekua aurrezten du eta ihesak gerta daitezkeen konexio puntu kopurua murrizten du. Balbulak malguki kargatutako poppet-mekanismo bat erabiltzen du, alderantzizko fluxuaren aurka estu ixten dena, eta ia zero ihesak lortzen ditu presioa 350 bar-era iristen denean ere.
Zehaztapen zehatzak eta eskaerak egiteko informaziorako, Bosch Rexroth-ek datu-orri integralak eskaintzen ditu bere banatzaileen bidez. Dokumentu hauek berrikusteko denbora hartzeak zure aplikazioak behar duen Z1S kontrol-balbularen ogitartekoaren aldaera zehatza hautatzen lagunduko dizu.
