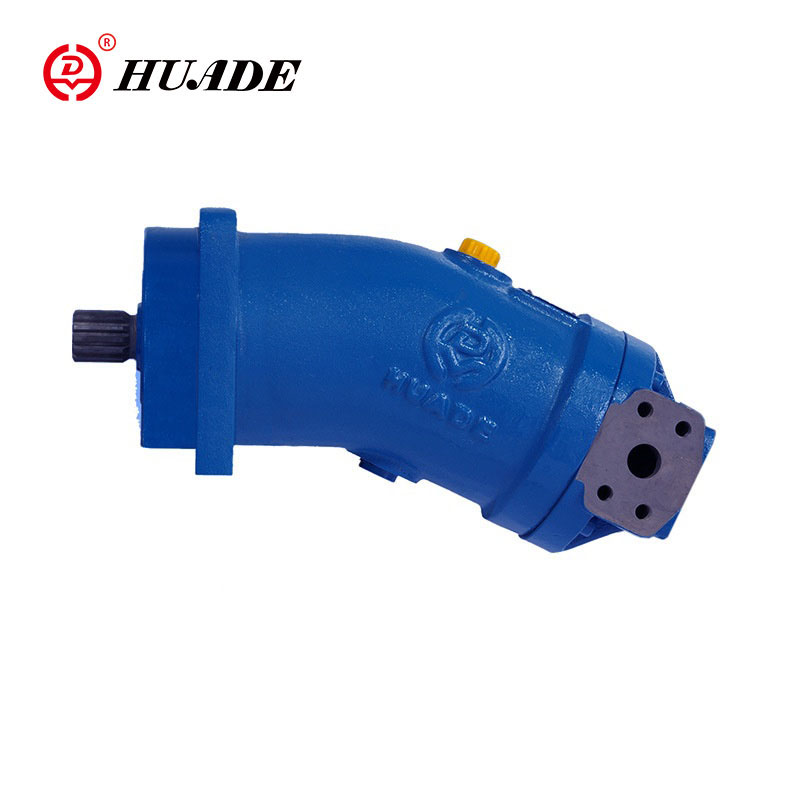

Huade Brand A2FO finkoko ponpa egokia da zirkuitu irekiko disko hidrostatikoetarako. Energia aurrezteko eta ingurumena babesteko kontzeptua oinarritzat hartuta, Huadeko hidraulikoek gogor lan egiten dute pistoi finkoko ponpa berdea emateko. A2FO serieko ponpa tamaina txikiko, eraginkortasun handiko eta energia aurrezteko ezaugarriak ditu, bezeroarentzako aukera ezin hobea da.
■Ardatz zigilua ... Presio baimendutako kargatzea
▶ Ardatz zigiluaren zerbitzuaren bizitza pistoi axialen unitatearen abiaduraren eragina du eta kasua husteko presioa (kasu presioa).
▶ Kasuaren eta giro-presioaren arteko 2 barraren batez besteko presio diferentziala ez da etengabe gainditzen funtzionamendu tenperatura normalean.
▶ Abiadura murriztuan presio diferentzial handiagoa lortzeko, ikus diagrama.
10 barra arte gehienez 10 barra presio-puntuak onartzen dira. Ardatz zigiluaren zerbitzu-bizitza gutxitzen da presio-puntuen maiztasuna areagotuz.
▶ Kasuen presioa ingurumena presioa baino berdina edo handiagoa izan behar da.
■Ezaugarri estatikoa
♦Neurriak 10etik 200
♦Neurriak 250 eta 500
Oharra:Balioek giro-presio pabs = 1 barra balio dute
■Tenperatura-tartea
▶ FKM ardatz-zigilua -25 ℃ + 115 ℃-ko tenperatura hustubideetarako erabil daiteke
▶ -25 ºC-tik beherako aplikazio kasuetarako, NBR ardatz zigilua behar da (tenperatura baimendutako tartea: -40 ° C-tik +90 ° C-ra). NBR NBR ardatz zigilua testu arruntean. Mesedez, jarri gurekin harremanetan.
■ Fluxuaren norabidea
| Biraketa norabidea, unitateko ardatzean ikusia | Fluxu norabidea |
| erloju orratzen (r) | S → b |
| erlojuaren kontrako noranzkoan (L) | S → a |
■ Bizitza luzeko errodamendua
▶ 250 ~ 500 tamainak
▶ Zerbitzu luzerako bizitza eta erabili HF fluido hidraulikoekin. Errodamendu estandarrak dituen motor gisa kanpoko dimentsio berdinak. Bizitza luzeko errodamenduak ondorengo bihurtzea posible da.
▶ Errodamendua eta kasua portuen bidez hustu daiteke.
▶ Fluxua fluxua ... Gomendagarria
| Ohi | 250 | 355 | 500 |
| qvflush (l / min) | 10 | 16 | 16 |
| Portu | Portua | Diagrama |
| A, b | Lanerako portua |
|
| S | Xurgapen portua | |
| T | Xukatu portua | |
| U (250 ~ 500 tamainak) | Husteko portua |
Neurriak 5 ~ 500 serie 6 Presio nominala 400 barra Gehienezko presioa 450 barra
Ezaugarriak:
▶ Ponpa finkoa, pistoi axialarekin pistoi tolesteko taldea tolesteko taldea, zirkuitu irekiko disko hidrostatikoetarako
▶ Aplikazio mugikor eta geldiuneetan erabiltzeko, fluxua unitatearen abiadura eta desplazamenduarekiko proportzionala da
▶ Unitatearen ardatz errodamenduak arlo horietan normalean topatutako zerbitzu-baldintzak egiteko diseinatuta daude
▶ Potentzia handiko dentsitatea, dimentsio txikiak, eraginkortasun oso handia, diseinu ekonomikoa, pieza konbinatua pistoi pistoi eraztunekin zigilatzeko
Aplikazioa:
Pistoi axiala Pump finkoko Pump A2FO egokia da makineria mugikorrerako edo industria-eremuetarako.
