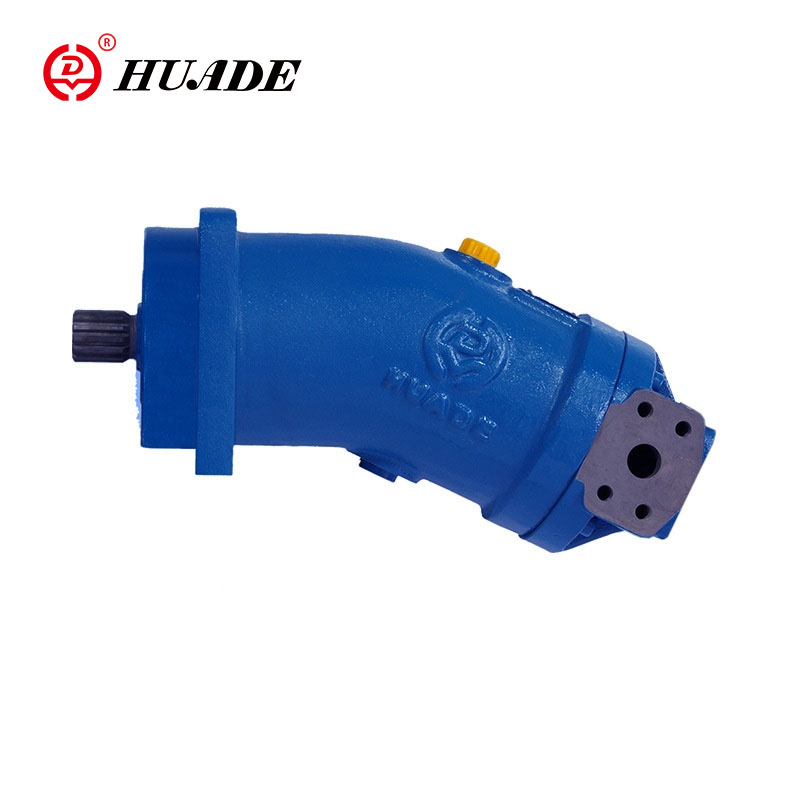

Pistoi axiala ponpa/motor finkoa A2F

Pistoi axialeko ponpa/motor A2F A2F motorren ponpa gisa erabil daiteke gidari hidrostatikoetan, zirkuitu irekian edo itxian. Desplazamendu finkoko ardatz tolestuaren diseinuko pistoi axial-unitatea da. Ponpa gisa funtzionatzen badu, A2F ponparen emaria diskoaren abiadura eta desplazamenduarekiko proportzionala da. Motor gisa funtzionatzen badu, A2F motorraren irteera-abiadura ekortutako bolumenarekiko proportzionala da eta desplazamenduarekiko alderantziz proportzionala da. Irteerako momentua handitzen da presio altu eta baxuko aldeen arteko presio-jaitsierarekin.

Pistoi Axialen A2F ponpa/motor finkoaren produktuaren parametroa

• Tamaina: 10-500
• Presio gailurra: 40MPa arte
• Zirkuitua: zirkuitu ireki edo itxirako.
• Diseinua: pistoi koniko axiala, ardatz tolestua

▶Sarrerako funtzionamendu-presioa

◆Ponpa

Gutxieneko presioa A edo B ataketan

P_abs-------0,08MPa

Zirkuitu itxietan, elikadura-presioa 0.2MPa eta 0.6MPa artekoa izan behar du, ponparen abiaduraren eta biskositatearen fluido hidraulikoaren arabera.

◆Motorra

Presioa A edo B atakan

Presio nominala PN = 35MPa

Presio gailurra P_gehienez= 40MPa

A eta B portuetako presioen baturak ez du 70 MPa baino handiagoa izan behar (bakoitzaren presioa gehienez 40 MPa alboetan)

▶Irteera eragiketa-presioa

◆Ponpa

Presio nominala---P_N= 35MPa

Presio gorena-----P_gehienez= 40MPa

Kasu presioa

▶Onartutako gehieneko presioa (T atakan)

Pabs ----0.2MPa

▶Olioaren tenperatura tartea

t_min---- -25 ℃

t_gehienez--- +80 ℃

▶ Biskositate barrutia

V_min----(epe laburretarako)10mm²/s

V_gehienez---(epe laburretarako)1000mm²/s

▶Ustiapen-biskositate optimoa

V_aukera--- 16-36 mm²/s

 Produktuaren ezaugarria eta  Pistoi axialen A2F ponpa/motor finkoaren aplikazioa

Ezaugarriak

▶Errendimendu handiko talde birakaria ondo frogatutako kontrol-eremu esferikoarekin abantailekin: autozentratu abiadura periferiko baxua, eraginkortasun handia.

▶ Errodamendu sendoek bizitza luzea dute.

▶ Karga erradiala hartzeko gai den ardatz eragilea.

▶ ISO muntatzeko brida, desplazamendu finkorako uniformea.

▶ Ponpak/motorrak eta motor aldakorrak 55 tamainatik aurrera.

▶ Suaren aurkako jariakinekin batera erabil daiteke.

▶ Zarata gutxi sortzea.

Aplikazioa

Pistoi axialeko ponpa finkoa / Motor A2F oso erabilia da ingeniaritza-makinetan, ikatz-makinetan, nekazaritza-makinetan, metalurgian ekipamenduan, makina-erremintetan, etab.
