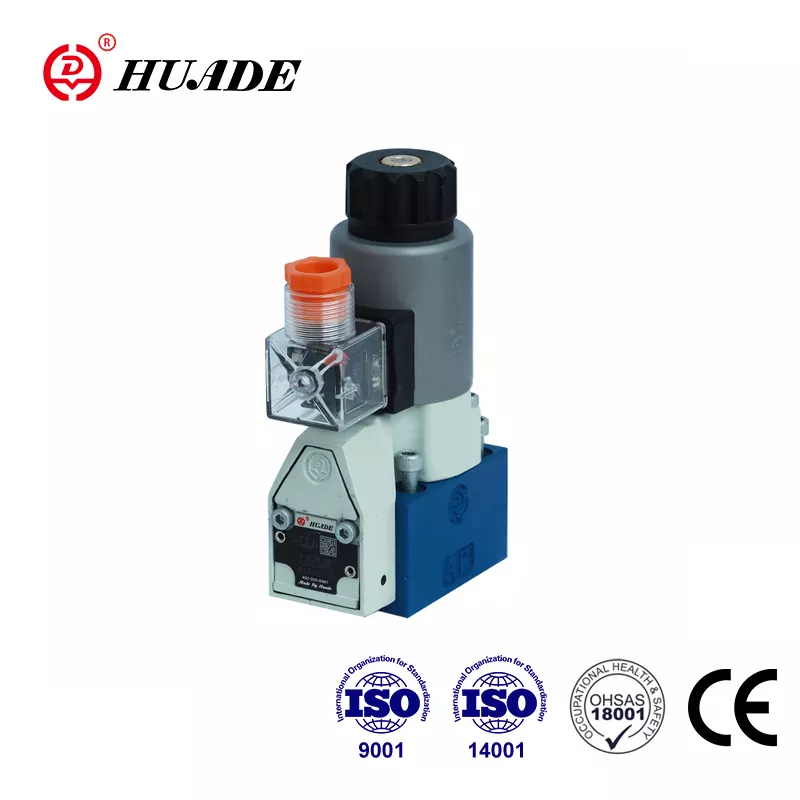

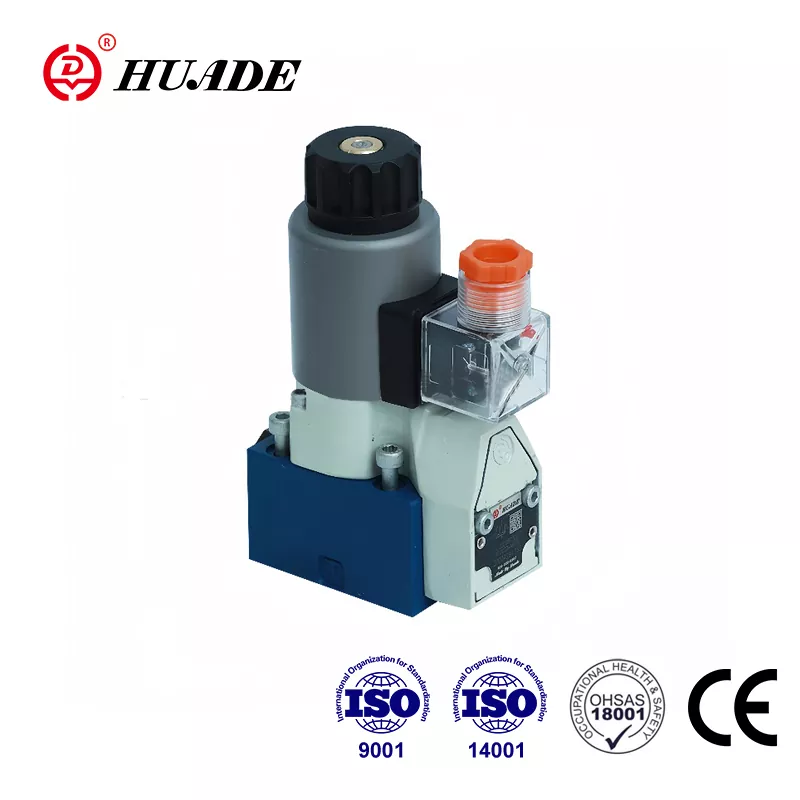

Erabateko fidagarritasuna behar duten sistema hidraulikoei dagokienez, Bosch Rexroth-en M-SEW 6 poppet norabide-balbula lehiatzaile serio gisa nabarmentzen da. Balbula honek bobina-balbula tradizionalek kudeatu ezin duten arazoa konpontzen du: ihesik gabeko isolamendu osoa presio altuan. Sistema hidraulikoekin lanean ari bazara, non isuri txikiak ere garrantzitsuak diren, M-SEW 6 desberdina zer den ulertzeak buruhauste handiak aurreztuko dizkizu.
Zer egiten du Poppet Balbula bat
M-SEW 6-ko poppet norabide-balbulak aurki ditzakezun balbula hidrauliko gehienek baino ikuspegi oso desberdina erabiltzen dute. Perdoi estuen bidez zigiluak sortzen dituzten metalezko piezak irristatu beharrean, balbula honek bola edo kono gogortu bat erabiltzen du, fluxua fisikoki blokeatzen duena, zehatz mekanizatutako gainazal baten aurka eserita. Pentsa ezazu botila-tapa bat bezala, ate lerragarri baten aldean. Botilako tapoiak zigilu osoa sortzen du behera sakatzen denean, eta ate lerragarri batek beti dauka hutsuneren bat, estutu arren.
Diseinu aukera honek izugarrizko garrantzia du benetako aplikazioetan. Bobina-balbula tradizionalak beti isurtzen dira barrutik hein batean. Perdoiak zenbat eta estuagoak izan, orduan eta gutxiago isuri, baina ihesa ez da inoiz zerora joaten. M-SEW 6 poppet norabide-balbulak arazo hau guztiz kentzen du eserlekuan oinarritutako diseinuaren bidez. Poppet elementuak bere eserlekuaren kontra sakatzen duenean, fluxua erabat gelditzen da.
Bereizten duten presio-gaitasunak
M-SEW 6 poppet norabide-balbulak 630 bar-eko presioak maneiatzen ditu, hau da, 9.150 psi gutxi gorabehera. Testuinguruari dagokionez, D03 tamainako balbula estandar gehienek 350 bar inguru izaten dituzte gehienez. Ia bikoiztutako presioaren balorazioa ez da datu-orri bateko zenbaki bat soilik. Oinarrizko ingeniaritza-konpromiso bat adierazten du, etxebizitzaren lodieratik muntatze-eskakizunetaraino eragiten duen egitura-osotasunarekiko.
630 bar-en funtzionatzeak indar izugarriak sortzen ditu balbula bere muntatze gainazaletik bereizten saiatzen. D03 balbula-konexio-eremu tipiko batek 4.000 kilotik gorako bereizketa-indarra jasaten du presio honetan. M-SEW 6 poppet norabide-balbulak hori kudeatzen du zehatz-mehatz bete beharreko muntaketa-baldintza zehatzen bidez. Muntatzeko gainazalak 0,01 mm-ko lautasuna behar du 100 mm bakoitzeko eta Rz 0,8ko gainazaleko zimurtasuna. Muntatzeko torlojuak, M5x45 kalifikazioa 10,9, 8,9 Nm-ko parean egon behar dira.
M-SEW 6-k nola funtzionatzen duen
M-SEW 6-ko poppet norabide-balbulak solenoide zuzeneko aktuazio bidez funtzionatzen du. Bobina dinamizatzen duzunean, indar magnetikoa sortzen du poppet elementua bere eserlekutik ateratzen duena, fluxua ahalbidetuz. Energiarik gabe gelditzen denean, itzulera-malguki batek eta sistemaren presioak poppet-a bere eserlekuan kolpatzen dute, fluxua berehala blokeatuz. Honek M-SEW 6 poppet norabide-balbulari aldatze-denbora izugarri azkarrak ematen dizkio, batez ere ixtean.
Aldaketa-abiadurak istorio garrantzitsu bat kontatzen dute. 24V DC hutsean funtzionatzen duenean, balbula 25 eta 40 milisegundotan dinamizatzen da eta 10 eta 15 milisegundotan desaktibatu egiten da. Desenergizazio-denbora oso azkarra da bobina-balbulekin alderatuta, eta horrek garrantzi handia du segurtasun-aplikazioetan. Zerbait gaizki gertatzen bada eta fluxua berehala gelditu behar baduzu, milisegundo gehigarri horiek kritikoak izan daitezke.
Hala ere, M-SEW 6 poppet norabideko balbula AC tentsioan zuzentzaile baten bidez exekutatzen baduzu, errendimendua nabarmen aldatuko da. Desenergiatzeko denbora 35 eta 55 milisegundo arte handitzen da, zirkuitu zuzentzaileak bobinako korronte desintegrazioa moteltzen duten iragazketa-kondentsadoreak dituelako. Hiru edo lau aldiz motelagoa den erantzun hori onargarria izan daiteke aplikazio batzuetan, baina larrialdietarako itzaltzeko sistemetarako, DC zuzeneko funtzionamenduak errendimendu hobea ematen du argi eta garbi.
Konfigurazio aukerak eta zer esan nahi duten
M-SEW 6 poppet norabide-balbula hainbat konfigurazio funtzional ditu. Ohikoenak U eta C sinboloak dituzten 3/2 bideko bertsioak dira. U ikurrak normalean irekitako konfigurazioa adierazten du, non P ataka A portuarekin konektatzen den balbula dinamizatuta ez dagoenean. C sinboloak normalean itxita adierazten du, non P eta A blokeatzen den energiarik ez dagoenean. 3/2 konfigurazio hauek poppet balbulek benetan distira egiten dute geometria sinplearekin isolamendu perfektua mantendu dezaketelako.
Balbula ere 4/2 bideko konfigurazioetan dator D eta Y ikurrekin, nahiz eta horiek ez dira hain ohikoak izan. Poppet elementuekin 4/2 funtzio bat sortzea mekanikoki konplexuagoa da, aldi berean, ihesik gabeko isolamendua mantendu behar duzulako hainbat ataketan. Diseinu-konpromisoak zailagoak bihurtzen dira, horregatik Rexroth-ek 3/2 bertsioak azpimarratzen ditu, non M-SEW 6 poppet norabide-balbulak bere fidagarritasun eta presio-gaitasun maximoa eman dezakeen.
Emaria-edukiera 25 litro minutuko gehienez. Baliteke hori baxua iruditu liteke bobina balbula batzuekin alderatuta, baina benetan arrazoizkoa da D03 tamainako zuzeneko funtzionamenduko poppet balbula batentzat. Solenoideak malguki-indarra eta presio-indarra gainditu behar ditu poppet elementuan. Fluxu-ahalmena handitzeak poppet eremu handiagoa beharko luke, eta horrek solenoide handi bat eskatuko luke zuzeneko funtzionamendurako.
Agindu Kodearen Egitura Azaldua
M-SEW 6 poppet norabide-balbulak xehetasun tekniko guztiak zehazten dituen 16 posizioko ordenatzeko kodea erabiltzen du. Kode hau ulertzeak behar duzun balbula lortzen laguntzen dizu. 01 posizioak fluido mota zehazten du, hau da, M olio mineralarentzat. 02 posizioak 2 bideko, 3 bideko edo 4 bideko balbula den adierazten du. 03 posizioa SEW da, eta zuzeneko funtzionamenduko balbula bat dela baieztatzen du.
04 posizioak 6 tamaina baieztatzen du, NG6 edo D03 estandarrari dagokiona. 05 posizioa U edo C bezalako sinboloen hautaketa da. 07 posizioak presio maila zehazten du, 420 edo 630 bar. 09 posizioak tentsioa kudeatzen du, G24 24V DC estandarra izanik. G96 eta G110 bezalako aukerek 110V edo 120V AC-en funtzionamendua adierazten dute zuzenketaren bidez.
12. posizioa garrantzitsua da posizioaren jarraipena behar baduzu. M-SEW 6 poppet norabide-balbula balbularen benetako posizioa baieztatzen duten sentsore induktiboez horni daiteke (QMAG24 edo QMBG24). Hala ere, monitorizazio-aukera hauek 420 bar bertsioarekin soilik funtzionatzen dute. 630 bar-eko funtzionamendurako beharrezkoa den karkasa lodiagoak ez dio lekurik uzten sentsoreen muntaketa-antolamendu estandarrerari.
13. posizioak akaso edo kontrol balbula gehitzeko aukera ematen du. B12-tik B22-ra deitzen den throttle txertatzeek fluxua maila ezberdinetan mugatzen dute. M-SEW 6-ko poppet norabide-balbula presio eta emari maximoan jarduten duzunean, txertatze hauek ariel-joka eta kabitazioa saihes dezakete aldatzean. 14. posizioak zigilu-materiala zehazten du, NBR edo FKM estandarra (V atzizkiarekin izendatua) fluido bereziekin bateragarri izateko.
Fluidoen bateragarritasunari buruzko gogoetak
M-SEW 6 poppet norabide-balbulak DIN 51524 zehaztapenak betetzen dituzten olio mineral estandarrekin funtzionatzen du. Gainera, hainbat fluido biodegradagarri eta suaren aurkako jariakin maneiatzen ditu HEES, HEPG, HETG, HFDR eta HFDU motak barne. Zigiluaren materialaren aukeraketa kritikoa bihurtzen da hemen. NBR zigilu estandarrak ondo funtzionatzen du olio mineralarekin eta -30 °C-tik +80 °C-ra funtzionatzen dute. Ester sintetiko edo poliglikol fluido jakin batzuk erabiltzen ari bazara, V atzizkiarekin FKM zigiluak zehaztu behar dituzu. FKM zigiluak -20 °C eta +80 °C arteko tenperatura tarte apur bat estuagoa dute, baina beharrezko erresistentzia kimikoa eskaintzen dute.
Zigiluaren hautaketa oker egiteak degradazio azkarra eragiten du. NBR zigiluak puztu eta huts egingo dute zenbait fluido sintetikotan, eta FKM zigiluak, berriz, gogortu eta pitzatu daitezke haien tenperatura-tartetik kanpo erabiltzen badira. M-SEW 6-ko poppet norabide-balbularen dokumentazioak argi eta garbi zehazten du zein zigiluak zein fluidorekin funtzionatzen duen, eta jarraibide hauek zorrotz jarraitzea ez da hautazkoa.
Ezin dituzu alde batera utzi instalazio-baldintzak
M-SEW 6 poppet norabide-balbula behar bezala muntatzeak diseinatutako moduan funtzionatzen duen edo presiopean ihes egiten duen zehazten du. Balbula D03/NG6 manifold edo azpiplaka batean muntatzen da M5x45 lau torloju erabiliz. Torlojo hauek 10,9 graduko erresistentzia izan behar dute eta 8,9 Nm-ko parean estutu behar dute. Momentu txikia egiteak karkasa muntatzeko gainazaletik bereiztea ahalbidetzen du presiopean. Gehiegizko momentuak muntatzeko gainazala okertu dezake, zigiluen hutsegitea eragiten duten tentsio-kontzentrazioa sortuz.
Portuetako O-eraztunek ere garrantzia dute. P atakak 10x2 mm-ko O-eraztunak erabiltzen ditu, A eta B-ek, berriz, 9,25x1,78 mm-ko O-eraztunak. Hauek ez dira tamaina arbitrarioak. Ildaska-dimentsioekin eta espero diren presio-kargarekin bat datoz. O-eraztun okerrak edo hondatutako O-eraztunak erabiltzeak M-SEW 6 lehenik eta behin poppet norabide-balbula aukeratzearen helburu osoa gainditzen duen ihesa bermatzen du.
Solenoide-bobina 4 Nm-ko parean jarritako azkoin batekin lotzen da. Hau muntatzeko torloju nagusiak baino kritiko gutxiago dirudi, baina solenoide solteak muntatzeak lerrokatze-arazoak eragiten ditu, tarte magnetikoa areagotzen dutenak, indarra murrizten dutenak eta potentzialki kotxete osoa saihestuz. Balbula funtzionatzen duela dirudi, baina ez da guztiz ireki edo itxi, fluxu murrizketak edo zigilatzea osatu gabea eraginez.
Diseinuan txertatutako mantentze-abantailak
M-SEW 6 poppet norabide-balbularen alderdi jakin bat bobina aldagarri eta birakaria da. Solenoide bobina kendu eta ordezkatu daiteke presioa duen karkasa hidraulikoa trabarik gabe. Horrek esan nahi du mantentze elektrikoa egin dezakezula sistema hidrauliko osoa presiorik gabe. Presio handiko sistemetan, despresurizazioa eta berriro presiurizazioa denbora asko eta arriskutsuak dira. Zirkuitu hidraulikoa ukitu gabe huts egin duen bobina trukatu ahal izateak geldialdi-denbora nabarmen murrizten du.
Bobina 90 gradu biratzen du, eta horrek kableen bideratzea laguntzen du bloke estuetan. Konexio elektrikoa orienta dezakezu ondoko osagaiekin interferentziak saihesteko. Malgutasun horri esker, M-SEW 6-ko poppet norabide-balbula errazago integratzen da espazioa mugatua den muntaketa konplexuetan.
Poppet diseinuak berez, bobina balbulak baino mantentze gutxiago eskatzen du. Ez dago apurka-apurka higatzen eta isurketak areagotzen dituen gainazal irristagarri zehatz mekanizaturik. Txotxongak zigilatzen du edo ez du. Kutsadurak eserlekuen gainazalak kaltetzen ez dituen bitartean, balbulak zero-ihesaren errendimendua mantentzen du funtsean mugagabean.
Balbula honek zentzurik handiena non duen
M-SEW 6-ko poppet norabide-balbula kargak denbora luzez noraezean eutsi behar diren aplikazioetan bikaina da. Makina-erremintako finkatzeko sistema hidraulikoak erabilera-kasu ezin hobea dira. Besarkada pieza batean ixten denean, mekanizazioan presio galera zerorekin lotuta egon behar du. Isuri txiki batek ere besarkada poliki-poliki askatzea ahalbidetuko luke, ebaketa-eragiketetan pieza aldatzea eraginez.
Metagailuen isolamendua beste egokitzapen natural bat da. Metagailu bat kargatzen duzunean eta gainerako zirkuitutik isolatu behar duzunean, isurtzen duen isolamendu-balbula batek pixkanaka presioa kanporatzen du metagailutik. M-SEW 6 poppet norabide-balbulak presio hori mugagabean mantentzen du. Segurtasun-zirkuituek ere ikaragarri onuragarriak dira. Segurtasun-sistema bat desaktibatuta dagoenean fluxua prebenitzearen araberakoa bada, bobina-balbula baten bidezko barne-ihesak nahi gabeko mugimenduak eragin ditzake kontrol-seinalea itzalita dagoenean ere.
Ihesak detektatzeko presioa mantendu behar duten proba-sistemek zero-isuriak isolatzeko balbulak behar dituzte. Presio handiko konformazio- eta forjatze-prentsek M-SEW 6-ren 630 bar-eko balorazioa baliotsu bihurtzen den presioetan funtzionatzen dute. Itsaspeko sistema hidraulikoek presio altuko eta fidagarritasun-baldintza zorrotzak dituzte, non M-SEW 6-ren ihes-balbulak ihesik gabeko diseinuak segurtasun-marjin kritikoak eskaintzen dituen.
Lehiakortasun-aukerekin alderatzea
Parker Hannifin-en D1SE serieak D03 tamainako M-SEW 6 poppet norabide-balbularen lehia zuzenena adierazten du. D1SE-k 350 bar-eko presioak maneiatzen ditu eta minutuko 20 litroraino isurtzen du. Kono motako eserleku-elementuekin txotxongiloaren diseinuaren antzeko filosofia erabiltzen du. Kommutazio-denborak motelagoak dira, 50 ms ingurukoak dinamizatzeko eta 60 ms inguruko desenergizaziorako DC funtzionamenduan.
350 bar eta 630 bar-en arteko presio-diferentziak merkatu estrategia desberdinak erakusten ditu. Parkerrek D1SE-k industria-presio arruntetan ihesik gabeko isolamendua behar duten aplikazioen merkatu zabalera du helburu. Rexroth-ek M-SEW 6 poppet norabide-balbula jartzen du premium segmenturako, non muturreko presio gaitasunak kostu handiagoa justifikatzen duen. Benetan 630 bar gaitasuna behar duten aplikazioek alternatiba mugatuak dituzte, eta Rexroth-i posizio sendoa ematen dio nitxo horretan.
M-SEW 6-ren etenaldi-denbora azkarragoek, batez ere 10-15 ms-ko desenergizazio-denborak, segurtasun-abantaila nabaria eskaintzen dute larrialdiko itzaltze-egoeretan. M-SEW 6 eta D1SEren arteko 45 ms-ko alde horrek makina bat kalteak edo lesioak eragin aurretik gelditzen den erabaki dezake. Segurtasun-aplikazio kritikoetarako, erantzun-denbora azkarragoak ez dira ezaugarri politak soilik, ezinbesteko baldintzak dira.
Konpromisoak ulertzea
M-SEW 6-ko poppet norabide-balbula aukeratzeak muga batzuk onartzea dakar. Minutu bakoitzeko 25 litroko emari ahalmenak ez ditu emari-tasa handiak behar dituzten aplikazioak asetuko. Poppet diseinuaren berezko presio desoreka solenoideak gehiago lan egiten du balbula sistemaren presioaren aurka irekitzeko. Zuzeneko funtzionamendu-balbulak M-SEW 6-k lortzen dituen emari eta presio-tarteen inguruan muga praktikoetara iristen dira. Nabarmen handiago egiteak operazio pilotua eskatuko luke, eta horrek konplexutasuna eta kostua gehitzen ditu.
Muntatze-zehaztasun-baldintzak bobina ohikoak baino zorrotzagoak dira. Ezin duzu M-SEW 6 poppet direkzio-balbula lotu latz mekanizatutako gainazal batean eta espero 630 bar-en zigilatzea. Kolektoreak edo azpiplakak mekanizazio egokia behar du lautasun eta akaberaren zehaztapenak betetzeko. Horrek sistema orokorrari kostua gehitzen dio, baina lehenik eta behin poppet balbula bat aukeratzea justifikatzen duen zero-ihesaren errendimendua ematen du.
630 bar bertsioaren posizioaren monitorizazioaren mugak garrantzia du segurtasun funtzionalaren egiaztapena behar duten aplikazioetan. Zure segurtasun-analisiak balbula itxita frogatzeko posizioaren iritzia behar duzula zehazten badu, 420 bar-eko presioaren muga onartu behar duzu. Honek oinarrizko ingeniaritza-konpromiso bat adierazten du, non Rexroth-ek 630 baretarako beharrezkoa den egitura-osotasuna ez arriskuan jartzea erabaki zuen sentsoreak egokitzeko.
Zure aplikaziorako aukera egokia egitea
Zure aplikazioak erabateko barne-ihesik behar badu, M-SEW 6 poppet norabide-balbula zure zerrendan dago. Presioa 400 bar-etik gora mantendu behar baduzu, zure aukerak nabarmen murrizten dira eta M-SEW 6 D03 tamainako aukera bideragarri gutxietako bat bihurtzen da. Desenergizazio azkarraren erantzuna segurtasunerako garrantzitsua bada, 10-15 ms-ko etenaldi-denborak benetako abantailak eskaintzen ditu. Fluido biodegradagarriekin edo suaren aurkakoekin lan egiten baduzu, FKM zigilu aukerak balbula lehiakor batzuek eskaintzen ez duten bateragarritasuna kudeatzen du.
Aitzitik, minutuko 30 litrotik gorako emari altuak behar badituzu, M-SEW 6 poppet norabide-balbulak ez du funtzionatuko. Zure aplikazioak maiz zirkulatzen badu emari eta presio maximoan, arreta handiz ebaluatu beharko zenuke balbula bere errendimendu-mugetan geratzen den edo baldintzak kudeatzeko throttle txertaketak behar dituzun. Aldaketa-eskakizun konplexuekin 4/2 funtzionaltasuna behar baduzu, balbula bat sinpleagoa izan daiteke ihesaren ezaugarriak izan arren.
Jabetzaren kostu osoaren kalkuluak M-SEW 6 poppet norabide-balbularen alde egiten du geldialdi-denbora garestia den aplikazioetan. Zerbitzu-bizitza luzeak, higadura minimoak eta bobinaren ordezkapen errazak mantentze-kostuak eta sistemaren geldialdiak murrizten dituzte. Hasierako erosketa-prezioa bobina-balbula estandarrak baino handiagoa da, baina fidagarritasuna garrantzitsua den aplikazio kritikoetan, prima kostu hori azkar amortizatzen da.
Dokumentazio Teknikoa eta Laguntza
Bosch Rexroth-ek M-SEW 6 poppet noranzko balbularako dokumentazio tekniko osoa eskaintzen du hainbat formatutako CAD ereduak, dimentsio osoko marrazkiak eta errendimendu-kurba zehatzak barne. Dokumentazioak argi eta garbi zehazten ditu instalazioaren eskakizun guztiak, O-ringen zehaztapenak, momentu-balioak eta fluidoen bateragarritasunaren informazioa. Zehaztapen hauek zehatz-mehatz jarraitzea funtsezkoa da errendimendu baloratua lortzeko.
Balbula ISO 4401-03-02-0-05 eta DIN 24340 Inprimaki A muntaketa-arauekin bat dator, industria-araudun manifoldekin eta azpiplakekin bateragarritasuna bermatuz. Estandarizazio honek integrazio-arriskua murrizten du eta M-SEW 6 poppet norabide-balbula beste D03 balbulen ordezko zuzena bihurtzen du sistema bat berritzen denean ihes-errendimendu hobea lortzeko.
Azken Gogoetak
Bosch Rexroth M-SEW 6 poppet noranzko balbula aplikazio zorrotzetarako irtenbide espezializatua da. Ez da aplikazio guztietan gauza guztiak izaten saiatzen. Horren ordez, lan bat oso ondo egitean zentratzen da: ihesik gabeko isolamendua eskaintzea 630 bar-eko presioetan D03 pakete estandarizatu batean. Hori posible egiten duen ingeniaritzak xehetasunei arreta eskatzen die instalazioan eta aplikazioan, baina ohiko bobina-balbulek parekatu ezin duten errendimendua eskaintzen du.
Karga eusteko zirkuituetan, segurtasun-sistemetan edo presio handiko aplikazioetan lan egiten duten ingeniarientzat, M-SEW 6 poppet norabide-balbulak zer eskaintzen duen ulertzeak osagaien aukeraketa informatuak egiten laguntzen du. Balbulen gaitasunak eskakizun espezifikoekin bat egiten dute bere indarguneak garrantzitsuen diren tokietan. Aplikazio egokirako aukeratzeak errendimendu fidagarria eta ihesik gabekoa eskaintzen du, merkatuan duen posizionamendua justifikatzen duena.
