Lantegietan edo eraikuntzako ekipoetan sistema hidraulikoekin lanean ari zarenean, osagai bat agertzen da behin eta berriro: norabide-kontrol-balbula. Rexroth 4WE 6 E industria hidraulikan gehien erabiltzen den balbula bat da, eta arrazoi osoz. Balbula honek sistema batean fluido hidraulikoa nola mugitzen den kontrolatzen du, hau da, makinak nola mugitzen eta funtzionatzen duten kontrolatzen du.
4WE 6 E ingeniariek solenoide bidezko norabide-balbula deitzen diotena da. Konplikatua dirudi, baina oinarrizko ideia sinplea da. Elektrizitatea balbularen solenoidera (bobina elektromagnetiko bat) isurtzen denean, metalezko bobina bat bultzatzen du balbula gorputzaren barruan. Bobina mugimendu honek fluido hidraulikoa ataka batetik bestera birbideratzen du, zilindro hidrauliko edo motor batek mugitzen duen norabidea aldatuz. Elektrizitatea gelditzen denean, malguki batek bobina bere jatorrizko posiziora bultzatzen du.
Zerk egiten du 4WE 6 E desberdina
Ereduaren izenaren "E"-ak balbula honen diseinuari buruzko zerbait garrantzitsua esaten dizu. Horrek esan nahi du balbulak heze-pin solenoide bat erabiltzen duela, non bobina elektromagnetikoa fluido hidraulikoarekin kontaktuan dagoen. Diseinu aukera honek hainbat onura ditu. Olioak solenoidea hozten laguntzen du, funtzionamendu zarata murrizten du eta osagaiaren lan-bizitza luzatzen du. Bertsio gehienetan solenoidea 360 gradu biratu dezakezu, eta horrek errazten du instalazioa espazio estuetan.
Balbulak NG6 estandarra jarraitzen du, munduko leku ezberdinetan CETOP 3 edo D03 ere deitzen zaiona. Normalizazio honek uste baino garrantzi handiagoa du. Horrek esan nahi du balbula muntatzeko plaka estandarretan sartzen dela eta Parker, Vickers edo Argo Hytos-en antzeko balbulekin trukatu daitekeela zure kolektore hidraulikoa aldatu gabe. Mantentze-taldeentzat, trukagarritasun honek geldialdi-denbora murrizten du ordezko pieza bat azkar behar duzunean.
Rexroth-ek 4WE 6 E baloratzen du 350 bar-eko presioetarako, hau da, 5.076 PSI inguru. Gehienezko fluxu-ahalmena minutuko 80 litrora iristen da DC bidezko bertsioetan, edo minutuko 21 litro inguru. Zenbaki hauek balbula errendimendu handiko kategorian jartzen dute bere tamainagatik. Injekzio-makinetatik hasi eta hondeamakinetako eta meatze-ekipoetako sistema hidraulikoetaraino dena kontrolatzen aurkituko duzu.
Balbulak nola funtzionatzen duen
Balbula gorputzaren barruan, bobina aurrera eta atzera mugitzen da hainbat ataka konektatzeko. Balbulak ingeniariek P, T, A eta B etiketatzen dituzten lau ataka nagusi ditu. P portua zure ponpa hidraulikora konektatzen da, eta horrek presiozko fluidoa hornitzen du. T portua likidoa itzultzen den urtegi edo deposituarekin konektatzen da. A eta B atakak zure eragingailu hidraulikora konektatzen dira, zilindro baten bi aldeak bezala.
Solenoide bat dinamizatzen duzunean, bobina desplazatzen da P-ra A eta B-ra konektatzeko. Horrek presiozko fluidoa bidaltzen du zure zilindroaren alde batera, beste aldea tangara itzultzen duen bitartean. Piztu beste solenoidea, eta konexioak alderantziz. Orain P B-rekin konektatzen da eta A T-rekin konektatzen da, zure zilindroa kontrako noranzkoan mugituz. Erdiko posizioan, solenoideak energiarik gabe, malguki-zentratutako bertsioek bobina posizio neutroan mantentzen dute, ataka guztiak blokeatzen dituena.
Balbula ingeniariek "sinbolo" deitzen duten bobina konfigurazio desberdinetan dator. E ikurra ohikoa da malguki zentratua duten hiru posizioko balbulentzat. Balbula erdiko posizioan dagoenean, ataka guztiak blokeatzen dira. HA sinboloak malgukiaren itzulera duen bi posizioko balbula adierazten du, norabide bakarrean mugimendua behar duzunean erabiltzen dena. Aplikazio batzuek "OF" markatutako atxikipen-bertsioak erabiltzen dituzte, non pin mekaniko batek bobina lekuan blokeatzen duen mugitzen denean. Atxikipen-balbula hauek pultsu elektriko labur bat besterik ez dute behar posizioak aldatzeko, eta horrek energia aurrezten du denbora luzez posizioa mantentzen duten sistemetan.
Presioaren gogoetak eta sistemaren diseinua
Zenbaki batek arreta eskatzen du 4WE 6 E erabiliz sistemak diseinatzen dituzunean: deposituaren ataka-presio maximoa. P, A eta B atakak 350 bar kudea ditzaketen bitartean, T ataka normalean 160 bar-era iristen da, nahiz eta aldaera batzuk 210 bar-era joan. Desberdintasun honek diseinuaren muga garrantzitsua sortzen du. Balbula laneko presio maximoan martxan jartzen duzunean bobina ikur batzuekin, Rexroth-ek ohartarazten du T ataka drainatze-lerro gisa erabili behar dela, ez zure deposituaren edo beste osagai batzuen atzera-presioa ikusi dezakeen itzulera-lerro gisa.
Presio-muga honek bobina-balbulek barrutik nola funtzionatzen duten konektatzen du. Balbula funtzionatzea ahalbidetzen duten bobinaren eta balbularen gorputzaren arteko tarte estuek barne-ihesak ere sortzen dituzte. Hau ez da akats bat; bobina balbula diseinuaren berezko ezaugarri bat da. Balbula denborarekin higatzen doan heinean, barne-ihes hori pixkanaka handitzen da. Isuritako fluidoak nonbaitera joan behar du, horregatik deposituaren ataka-muga garrantzitsua da epe luzerako fidagarritasuna lortzeko.
Presioarekin lotutako beste kezka bat zilindro diferentzialekin sortzen da, non haga-alboko eremua pistoi-alboko eremua baino txikiagoa den. Zure balbularen sinboloak aldatze-baldintza batzuetan hagaxka-alboko itzulera blokeatzen badu, eremu-erlazioak hagaxka ganberan presioa areagotu dezake balbularen 350 bar-eko baloraziotik haratago. Fenomeno horri presioa areagotzea deitzen zaio, eta zilindroak kaltetu ditzake edota hutsegite arriskutsuak eragin ditzake. Irtenbideak zilindro diferentzialen hagaren aldean kanpoko erliebe balbulak gehitzea edo blokeo-baldintza hori sortzen ez duten bobina-ikurrak aukeratzea dakar.
Zehaztapen elektrikoak eta kontrol-aukerak
4WE 6 E-k DC eta AC hornikuntza elektrikoekin funtzionatzen du. DC tentsio arruntak 12, 24, 96 eta 205 voltio dira. AC bertsioak normalean 110/120 edo 230 voltiotan ibiltzen dira 50 edo 60 Hz-tan. Konektore elektrikoak EN 175301-803 araua jarraitzen du hiru poloko diseinuarekin, bi potentzia konexio eta lurra barne hartzen dituena. Bertsio gehienek ezabaketa-diodoak dituzte, solenoidea itzaltzen denean tentsio-puntetatik babesteko.
Eremu arriskutsuetako aplikazioetarako, Rexroth-ek XE edo VE1 markatutako leherketen aurkako bertsioak eskaintzen ditu. Aldaera hauek Europako instalazioetarako ATEX arauak edo Ipar Amerikako guneetarako NEC 505/Class I Zone 1 baldintzak betetzen dituzte. Leherketa-kontrako karkasak eta berez seguruak diren solenoideek balbulak modu seguruan funtziona dezan gas edo lurrun sukoiak dituzten inguruneetan, landare kimikoak edo itsasoko petrolio-plataformak bezala.
"OF" izendapena duen atxikipen-aukerak abantaila handiak eskaintzen ditu energia-eraginkortasunerako. Solenoide bat etengabe dinamizatuta mantendu beharrean, 100 milisegundoko pultsu bat bidaltzen duzu bobina aldatzeko, eta, ondoren, blokeo mekanikoak bere tokian blokeatzen du. Horrek bero-sorkuntza murrizten du, solenoidearen bizitza luzatzen du eta kontsumo elektrikoa murrizten du. Makina-erremintaren eraikitzaileek funtzio hau erabiltzen dute mekanizazio-eragiketa luzeetan piezak tinko eutsi behar dituzten hozteko sistema hidraulikoetarako.
Fluidoen bateragarritasuna eta zigilu materialak
4WE 6 E estandarrak HLP edo HVLP zehaztapenak betetzen dituzten mineraletan oinarritutako olio hidrauliko gehienekin funtzionatzen duten NBR (nitrilo kautxua) zigiluak ditu. NBR zigiluak ur-glikol suaren aurkako fluidoak ere maneiatzen ditu HFC kategorian. Hala ere, zure sistemak HETG, HEES edo HEPG bezalako fluido hidrauliko biodegradagarriak edo HFDU edo HFDR bezalako suaren aurkako fluido sintetikoak erabiltzen baditu, FKM (fluorokarbonoa) zigiluak zehaztu behar dituzu eskaera egiterakoan.
Zigiluaren materiala gaizki hartzeak narriadura azkarra eta sistemaren porrota eragiten ditu. Mantentze-lanetan zigiluak ordezkatzen ari bazara, egiaztatu zer fluido erabiltzen duen zure sistemak piezak eskatu aurretik. NBR zigiluen kitak 3492432 pieza-zenbakia darama, eta FKM kitak 3120269 da. Kit okerrak erabiltzeak esan nahi du hilabete gutxiren buruan balbula berriro hautsiko duzula zigiluak bateraezinak puztu, pitzatu edo desegin eta gero.
Rexroth-ek zehazten du fluido hidraulikoak ISO 4406 Klase 20/18/15 garbitasun-arauak bete behar dituela. Hiru zenbakiko kode honek tamaina-tarte desberdinetako partikula kopuru maximoa adierazten du. Fluido garbiagoek doitasunez mekanizatutako bobinaren eta zundarien gainazalen higadura murrizten du. Kutsatutako fluidoak higadura bizkortzen du, barne-ihesak areagotzen ditu eta bobina itsatsita edo modu irregularrean mugitzea eragin dezake. Filtrazio egokia instalatzeak 10 mikrometro edo finagoko elementuekin balbularen inbertsioa babesten du eta bizitza luzatzen du.
Instalazioa eta Lehen Eragiketa
Balbula zuzenean muntatzen da NG6 edo CETOP 3 azpiplaka estandar batean lau torloju erabiliz. Muntatze ereduak eta portuen kokapenak ISO 4401-03-02-0-05 jarraitzen du, fabrikatzaileen arteko bateragarritasuna bermatuz. O-eraztunek ataka-konexio bakoitza zigilatzen dute, eta O-eraztun horiei fluido hidraulikozko film mehe bat aplikatu behar diezu instalazioan, atximurkatze edo jaurtiketa saihesteko.
Solenoideek heze-pin diseinua erabiltzen dutenez, barne barrunbeak fluido hidraulikoz bete behar dira funtzionamendu egokia izateko. Hasierako abiaraztean, balbula hainbat aldiz zirkulatu beharko duzu ponpa hidraulikoa martxan dagoen bitartean solenoide-ganberetatik airea garbitzeko. Espazio horietan harrapatutako aireak solenoidearen indarrari eta balbulen erantzun denborari eragiten dio. Instalazio batzuek solenoideen karkasetan haize-torloju txikiak dituzte, abian jartzean harrapatutako airea askatzen laguntzeko.
4WE 6 E bakoitzak eskuz gainditzeko aukera ematen du, balbula energia elektrikorik gabe aldatzeko aukera ematen duena. Ezkutuko bertsio estandarrak tresna berezi bat behar du sartzeko. Aukerako bertsioen artean, eskuoihalak edo perretxiko-buru blokeatzeko botoiak daude, mantentze-lanetan edo larrialdi-egoeretan eskuz funtzionatzea ahalbidetzen dutenak. Bi solenoide balbuletan, inoiz ez sakatu bi eskuzko baliogabetzeak aldi berean, horrek barne osagaiak kalte ditzakeen gatazka mekanikoa sortzen baitu.
Fluxu-kontrola eta Soft Switching
4WE 6 E-ren bertsio batzuk throttle txertatzeekin datoz, hau da, funtsean, portu zehatzetan instalatutako zulo kalibratuak dira. "/B12" izendapenak P portuan 1,2 milimetroko zuloa adierazten du. Ahotsa horiek ez dute gehienezko emaria mugatzen soilik. Haien helburu nagusia balbulen aldaketa azkarrean gertatzen diren presio-puntak eta fluxu-igoerak kudeatzea da. Fluxua alda daitekeen abiadura kontrolatuz, throttle txertatzeek sistemaren kolpea murrizten dute, beheko osagaiak babesten dituzte eta sistemaren bizitza orokorra luzatzen dute.
".73…A12" izendatzen duten eredu-aldaera batzuek aldakuntza biguna dakarte bobina geometria aldatuaren bidez. Bertsio hauek, gutxi gorabehera, ehuneko 85eko shock murrizketa eskaintzen dute aldaketa estandarrekin alderatuta. Trantsizio leunagoak balbula aldatzeak zarata gaitzesgarria sortzen duen aplikazioetan laguntzen du edo kolpe hidraulikoak hodien konexioak eta kolektoreak denboran zehar kaltetzen dituenean. Konpromisoa erantzun apur bat motelagoa da, abiadura handiko aplikazioetan garrantzitsua dena, baina funtzionamendu leuna eta iraupena lehenesten duten sistemetan onura argiak eskaintzen ditu.
Aplikazio arruntak eta erabilera kasuak
4WE 6 E norabide-kontroleko balbula automatizazio industrialean agertzen da. Injekzio-makinek balbula hauek erabiltzen dituzte moldeak estutzeko indarrak eta kanporatze-mugimenduak kontrolatzeko. Balbularen presio altua eta kommutazio fidagarriak plastikoen prozesatzeko lan-ziklo zorrotzetarako egokia da. Kautxua moldatzeko ekipoek balbula antzeko konfigurazioak erabiltzen dituzte prentsa kontrolatzeko eta piezak kanporatzeko.
Eraikuntzako eta ekipamendu mugikorrak 4WE 6 E-a barneratzen dute hondeamakinaren besoen zirkuituetan, bulldozer-aren palaren kontroletan eta garabi-boomaren funtzioetan. Balbularen tamaina trinkoak fluxu-ahalmenarekiko lekua aurrezten du jendez gainezka dauden sistema hidrauliko mugikorretan. Bere muntaketa estandarizatuari esker, ekipamendu-fabrikatzaileei hornitzaile anitzetatik hornitzeko aukera ematen die, bildumak birdiseinatu gabe.
Makina-erreminta eraikitzaileek balbula hauek artezteko makinetan, fresatzeko zentroetan eta produkzio-lerro automatizatuetan instalatzen dituzte. Lotura-bertsioek bereziki ondo funtzionatzen dute posizio fidagarrian mantendu behar duten aparatuetan eta horma-sistemetan, energia elektrikoa etengabe kontsumitu gabe. Arretarik gabeko mekanizazio-eragiketei etekina ateratzen zaie pultsu bidezko atxikipen-balbulen energia aurrezteari eta bero-sorkuntza murriztuari.
Arazoak konpontzea eta mantentzea
4WE 6 E batek behar bezala funtzionatzen ez duenean, ohiko arazo batzuek arazoa azaltzen dute. Desplazamendu motelak edo inkoherenteak sarritan kutsatutako fluidoa adierazten du, bobina bere zuloan itsatsi dadin. Sistemaren iragazkiaren presio diferentzialaren adierazleak egiaztatzeak iragazketa kutsaduraren sorrerarekin jarraitzen duen ala ez adierazten du. Iragazkiak ordezkatzeko agortuta badaude, hori da zure lehen konponbidea.
Arazo elektrikoak aldatzeko hutsegite osoa edo balbula ekintza ahul eta zalantzazko gisa agertzen dira. Egiaztatu hornidura-tentsioa balbula-konektorean, solenoidea energizatuta egon behar den bitartean. Tentsio baxuak solenoidearen indarra murrizten du eta erantzuna moteltzen du. Konektore-pin solteek diagnostikatzeko etsigarria den etenaldiko funtzionamendua sortzen dute. Balbula gehienetan integratutako ezabaketa-diodoek huts egin dezakete laburtu edo ireki, solenoidearen portaera eraginez.
Balbularen bizitzan zehar barne-ihesak handitzeak zigiluak ordezkatzea edo balbula trukatzea eskatzen du. Balbula posizioari eutsi behar dionean zilindro hidrauliko bat kargapean behera egiten duela nabaritzen baduzu, barruko ihesa da litekeena da kausa. Kanpoko karga eusteko balbula bat instalatzea balbula ordezkatzea baino konponketa errazagoa izan daiteke ihesa larria ez bada. Posizio kritikoa eusteko aplikazioetarako, kanpoko kontrol-balbulek edo pilotu bidezko kontrol-balbulek karga euste positiboa eskaintzen dute norabide-balbularen egoera edozein dela ere.
Solenoide hezearen diseinuak mantentze-abantaila bat eskaintzen du: bobina ordezkatu dezakezu sistema hustu gabe edo fluido hidraulikoa galdu gabe. Besterik gabe, deskonektatu konektore elektrikoa, destorloju solenoideen multzoa eta aldatu bobina. Eremu-zerbitzu honek konponketetan geldialdi-denbora murrizten du. Ordezko bobinak eskatzerakoan, egiaztatu tentsio maila eta konektore mota zure instalazioarekin bat datozela.
Tamaina eta aukeraketa gogoetak
Norabidezko kontrol-balbula egokia aukeratzeak hainbat parametro zure aplikazioaren eskakizunekin bat etortzea dakar. Hasi presioarekin: zure sistemak 350 bar baino gehiago funtzionatzen badu, 4WE 6 E ez du funtzionatuko. Fluxu-ahalmena zure eragingailuaren abiadura-baldintzen arabera egiaztatu behar da. Paperean 80 litroko minutuko balbula egokia dirudi, baina muga horretatik gertu ibiliz gero, balbulan zehar presio jaitsiera handitzen da eta beroa sortzea arazo bihurtzen da.
Pentsa ezazu betebehar-zikloari eta aldatze-maiztasunari buruz. Etengabe aldatzen diren aplikazioek AC solenoideetatik etekina ateratzen dute, beroa hobeto maneiatzen duten masa termiko handiagoa dela eta. DC solenoideek ondo funtzionatzen dute etengabeko funtzionamendurako eta erantzun denbora azkarragoak eskaintzen dituzte. Zure sistemak denbora luzez posizioa mantendu behar badu mugimendurik gabe, zehaztu detent-konfigurazioa solenoidearen etengabeko energizazioa ezabatzeko.
Bobina sinboloak balbularen funtzioa zehazten du erdiko posizioan eta muturreko posizio bakoitzean. Aztertu arretaz ikur eskematiko hidraulikoak zure eragingailuarekin ataka-konexio-konfigurazio bakoitzak zer egiten dion ulertzeko. E ikurra (portu guztiak erdian blokeatuta) kanpoko indarrei eutsi nahi diezun eragingailu geldiarazi nahi dituzun aplikazioetara egokitzen da. Erdialdean P-to-T sinboloak zirkulazio askea ematen du, geldialdietan bero-sorkuntza murrizten duena. Aukeratu zure baldintza funtzionalekin bat datorren ikurra.
Alternatiba lehiakorrak eta erreferentzia gurutzatuak

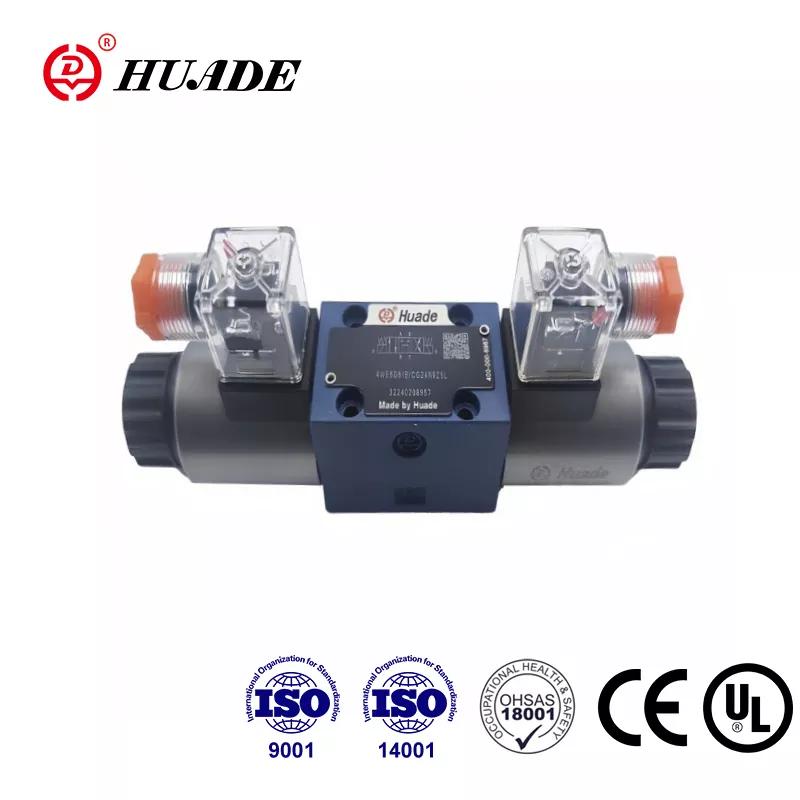

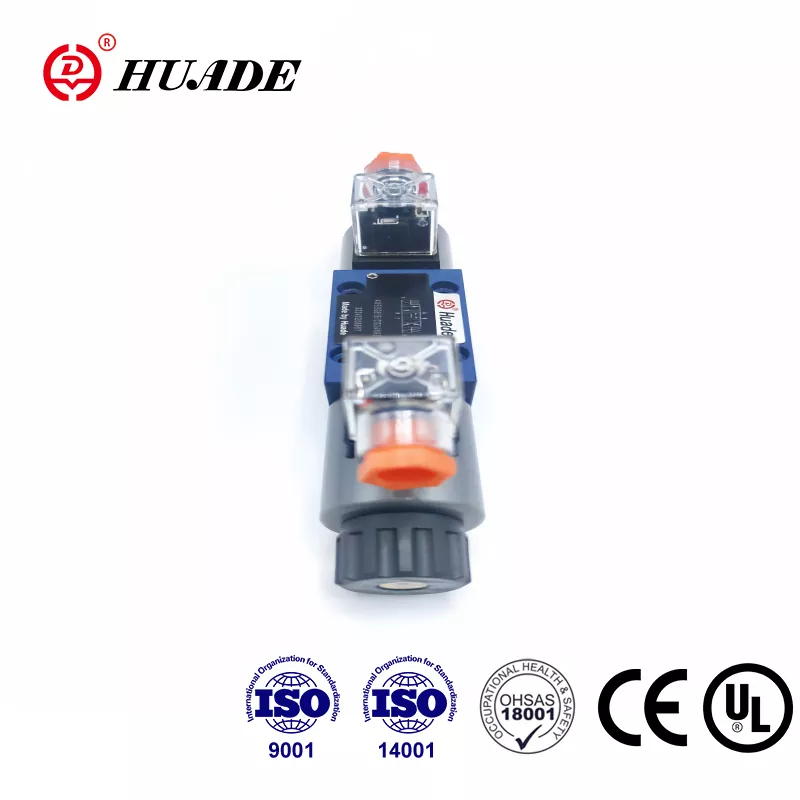

Rexroth 4WE 6 E produktu liderra den arren, beste hainbat fabrikatzaileek funtzionalki baliokideak diren balbulak ekoizten dituzte. Parker-en D1VW009CNT serieak ordezteko ahalmen zuzena eskaintzen du presio eta emari antzekoekin. Vickersek, gaur egun Eaton-en parte den, DG4V-3-8C seriea fabrikatzen du, zuzenean NG6 azpiplakekin trukatzen duena. Argo Hytosek RPE3-063C11 eskaintzen du beste aukera trukagarri gisa.
Fabrikatzaileen arteko bateragarritasun honek kontratazio sailei malgutasuna ematen die. Zure hornitzaile nagusiak epe luzeak edo stock-eskasiari aurre egiten badio, alternatibak existitzen dira zure sistema hidraulikoa berriro diseinatu gabe. Fabrikatzaile hauen arteko prezioen lehiak erosleei mesede egiten die, nahiz eta Rexroth-en banaketa sare zabalak eta laguntza teknikoak sarritan edozein prezio sari justifikatzen duten.
Fabrikatzaile ezberdinetako balbulak ordezkatzean, egiaztatu bobina ikurrak funtzionalki bat datozela, ez nominalki bakarrik. Fabrikatzaile batek "Symbol E" deitzen duenak beste fabrikatzaile baten bertsioak baino ataka-konexio sotilki desberdinak izan ditzake. Berrikusi fabrikatzaile bakoitzaren katalogoko ataka-konexio-diagrama zehatzak erreferentzia gurutzatuaren ordezkapena amaitu aurretik.
Prezio eta Kontratazio Estrategia
4WE 6 E-ren merkatuko prezioak eskualde, konfigurazio eta erosketa bolumenaren arabera aldatzen dira. Ipar Amerikan, 140 $ inguruko prezioak espero dira banan-banan erositako konfigurazio estandarretan. Indiako merkatuek 7.799 ₹ eta 9.203 ₹ arteko prezioak erakusten dituzte, eta Malaysiako banatzaileek 196,50 RM inguru zerrendatzen dituzte. Aldaera horiek tokiko banaketa-kostuak, inportazio-zergak eta merkatuko lehia islatzen dituzte.
Banatzaile gehienen gutxieneko eskaera-kopuruak pieza bakarrean hasten dira, erosketa txikiak praktikoak eginez. Epeak normalean zazpi edo hamar egunekoak izaten dira konfigurazio estandaretarako, nahiz eta ohiko tentsio eta sinboloen konbinazio sarritan banatzaileen stocketik bidaltzen diren. Ez hain ohikoak diren konfigurazioek zenbait astetan luza ditzakete fabrikan aginduz eraiki behar badute.
Ordezkoen inbentario kritikoak kudeatzen dituzten mantentze-sailentzat, kontuan hartu normalean erabiltzen diren konfigurazio bat edo bi gordetzea ustekabeko hutsegiteen aurkako aseguru gisa. Balbularen bizitza luzeak esan nahi du ordezko piezak apaletan egon daitezkeela urteetan, baina ordezko bat hornitzearen kostua txikia da ekipoen geldialdi-kostuekin alderatuta. Ziurtatu zure stockak FKM zigiluak bezalako konfigurazio bereziren bat duela zure sistemak fluido ez-estandarrak erabiltzen baditu.
Azken Gomendioak
Rexroth 4WE 6 E norabide-kontroleko balbulak errendimendu fidagarria eskaintzen du industriako pakete trinko eta estandar batean. Bere 350 bar-eko presioa eta minutuko 80 litroko fluxu-ahalmenak gaitasun handia ematen dute NG6 tamainako klasean. Heze-pin solenoidearen diseinuak errendimendua orekatzen du zerbitzuarekin, eta muntaketa estandarizatuak sistema hidraulikoen arteko bateragarritasun zabala bermatzen du.
Balbula hauek zehaztean edo mantentzean, erreparatu gehien axola zaizkion xehetasunei. Lotu zigiluen materialak zure fluido hidraulikoaren kimikarekin. Dimentsionatu balbula modu kontserbagarrian presio-jaitsiera eta beroa sortzea saihesteko. Kontuan izan posizioak mantentzeko aplikazioetan energia aurrezteko atxikipen bertsioak. Zilindro diferentzialak presioa areagotzetik babestu zirkuitu diseinu egokiaren bidez.
Balbulak nola funtzionatzen duen, zeintzuk diren bere mugak eta lehiakortasunaren esparruan nola egokitzen den ulertzeak aukeraketari, mantentze-lanei eta arazoak konpontzeko erabaki hobeak hartzen laguntzen dizu. 4WE 6 E ez da aplikazio guztietarako perfektua, baina bere diseinu-esparruaren barruan, errendimendu frogatua eskaintzen du, industria hidraulikoetan oso hedatua den harrera azaltzen duena.
