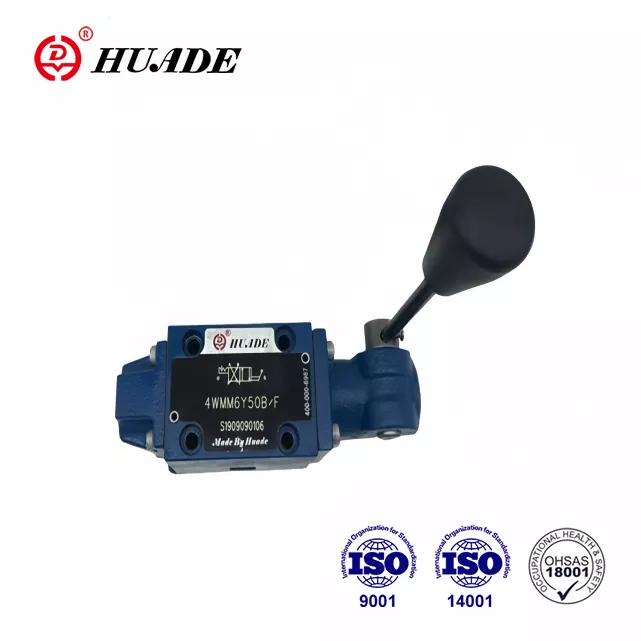

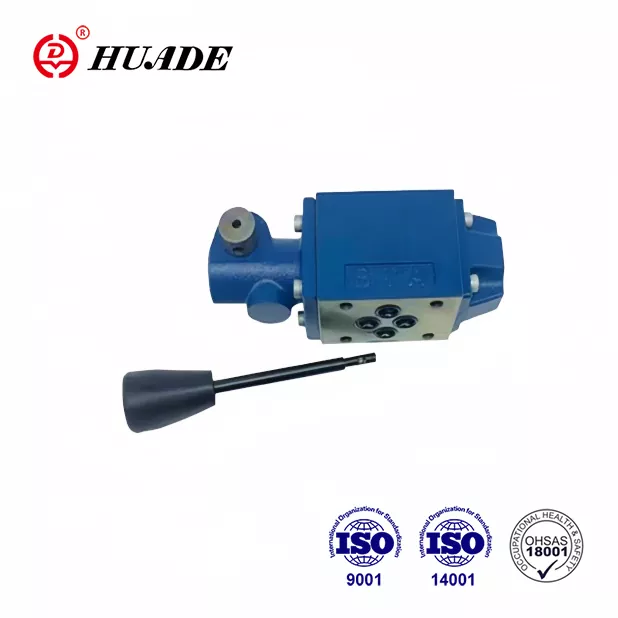

Eskuzko kontrol fidagarria behar duten sistema hidraulikoekin lan egiten duzunean, WMM 6 norabide-kontrol balbula aukera praktiko gisa nabarmentzen da. Bosch Rexroth-ek fabrikatutako balbula honek hamarkadak daramatza mundu osoko industriei zerbitzua ematen. Fluido hidraulikoaren fluxua zehaztasunez kontrolatzeko diseinatuta dago, eta operadoreei makineria industrialetatik hasi eta ekipo mugikorretaraino dena kudeatzen laguntzen die.
WMM 6 nazioarteko estandarrak betetzen dituzten eskuz funtzionatzen duten norabide-balbulen familia batekoa da. Balbula hau bereziki erabilgarria da funtzionamendu erraza eta eraikuntza sendoarekin konbinatuta. Ingeniariek eta teknikariek eskertzen dute nola kudeatzen dituen presio ertain eta altuko aplikazioak, sistema elektriko konplexuak edo kanpoko energia iturriak behar izan gabe.
WMM 6 diseinuaren oinarriak ulertzea
WMM 6 norabide-kontrol-balbulak zehaztasunez mekanizatutako karkasa baten barnean irristatze-mekanismo baten bidez funtzionatzen du. Eskuzko palanka mugitzen duzunean, bobinak posizioa aldatzen du, fluido hidraulikorako bide espezifikoak irekiz eta itxiz. Zuzeneko funtzionamendu metodo honek esan nahi du ez dagoela atzerapenik zure sarreraren eta balbularen erantzunaren artean.
Balbula-gorputza zuzenean azpiplaka batean muntatzen da CETOP 3 estandarra jarraituz, NG6 edo ISO 4401-03 interfaze gisa ere ezaguna. Estandarizazio honek instalazioa erraza egiten du eta balbula lehendik dauden sistema hidraulikoetan sartzeko aukera ematen du pertsonalizatutako aldaketarik gabe. Etxebizitza normalean zinkez estalitako altzairuz egina dago, eta korrosioarekiko erresistentzia bikaina eskaintzen du ingurune zorrotzetan ere.
Balbula barruan, arreta handiz diseinatutako bobinak aurkituko dituzu barne-ihesak minimizatzen dituzten zigilatzeko lurrekin. Bobina hauek konfigurazio ezberdinetan datoz, bakoitza letra sinbolo jakin batekin identifikatuta. Malgukia-itzultzeko mekanismoak balbula bere posizio neutrora itzultzen dela ziurtatzen du palanka askatzen duzunean, eta hori ezinbestekoa da funtzionamendu segururako.
Axola duten zehaztapen teknikoak
WMM 6 norabide-kontrol-balbulak 315 bar-era arteko presioak maneiatzen ditu bere ataka nagusietan, gehienez 60 litro minutuko emari ahalmenarekin. Zehaztapen horiei esker, tamaina ertaineko zilindro hidraulikoetarako eta motorretarako egokia da. Deposituaren atakak 160 bar-era eraman ditzake, hau da, aplikazio estandar gehienetarako egokia.
Funtzionamendu-tenperatura-tartea minus 30-tik 80 gradu Celsius-ra hedatzen da NBR zigilu estandarrak erabiltzen direnean. Tenperatura handiagoak edo fluido kimikoekiko erresistenteak dituzten aplikazioetarako, balbula V aldaera gisa kodetutako FKM zigiluak ditu eskuragarri. Balbulak biskositate-tarte zabalean mantentzen du errendimendua, 2,8 eta 500 milimetro karratu segundoko, nahiz eta errendimendu optimoa 46 mm²/s inguruan gertatzen den HLP46 bezalako olio hidrauliko estandarrak erabiliz.
Balbula multzo osoak gutxi gorabehera 1,4 kilogramo pisatzen du hiru posizioko bertsiorako eta 1,6 kilogramo trinketa-blokeo mekanismoarekin hornituta dagoenean. Eskuzko palankak 20 eta 30 newton arteko indarra behar du funtzionatzeko, sistemaren presioaren eta bobinaren konfigurazioaren arabera. Indar maila honek kontrol positiboa bermatzen du, erabilera luzean operadorearen nekea eragin gabe.
Spool ikurrak eta fluxu-bidearen aukerak
Bobina-ikurrak ulertzea funtsezkoa da zure aplikaziorako WMM 6 norabide-kontrol-balbula bat hautatzeko. Ikur bakoitzak fluxu-bidearen konfigurazio zehatz bat adierazten du, balbulak posizio desberdinetan nola jokatzen duen zehazten duena. Ikurra balbula gorputzean zuzenean markatuta dago erraz identifikatzeko.
E sinboloak zentro itxiko konfigurazioa adierazten du, non ataka guztiak posizio neutroan blokeatuta dauden. Diseinu hau aproposa da zilindro hidrauliko bat noraezean jarri gabe eduki behar duzunean. Palanka A posiziora eramaten duzunean, presioa A atakara isurtzen da B ataka deposituarekin konektatzen den bitartean, eta alderantziz B posiziorako.
M sinboloak zentro irekiko diseinua du, non A eta B atakak deposituarekin posizio neutroan konektatzen diren presioko ataka blokeatuta dagoen bitartean. Konfigurazio hau ohikoa da norabide-aldaketa aplikazioetan, non neutroan presio gutxieneko pilaketa nahi duzun. Fluxu-ahalmena handiagoa izan ohi da ikur honekin beste batzuekin alderatuta.
C sinboloak beste konfigurazio ezagun bat eskaintzen du, non presioa deposituarekin neutroan konektatzen den A eta B lan-atalak blokeatzen diren bitartean. Diseinu honek motorraren arrastoa saihesten laguntzen du posizioa mantentzea ponpa deskargatzea bermatzea baino garrantzitsuagoa den aplikazioetan. J sinboloak tandem zentro bat eskaintzen du, non presioa partzialki konektatzen den deposituarekin eta laneko portuetara, erabilgarria da neutroan presio murriztua eskatzen duten aplikazio zehatzetan.
Mundu errealeko aplikazioak eta industriaren erabilera
WMM 6 norabide-kontrol-balbulak erabilera zabala du funtzio hidraulikoen eskuzko kontrola beharrezkoa den fabrikazio-instalazioetan. Injekzio-makinek sarritan balbula hauek sartzen dituzte moldeak irekitzeko eta ixteko eragiketetarako. Zuzeneko kontrol mekanikoak operadoreei ukimen-feedbacka eskaintzen die kontrol elektronikoek bat ez datozenak.
Ekipamendu mugikorrak beste aplikazio eremu garrantzitsu bat adierazten du. Nekazaritza-makineria, eraikuntza-ekipamenduak eta materialak manipulatzeko ibilgailuek WMM 6 erabiltzen dute eskuz gainditzeko gaitasuna duten funtzioetarako. Balbularen eraikuntza sendoak ingurune mugikorretan ohikoak diren bibrazio eta tenperatura aldakuntzak jasaten ditu.
Leku arriskutsuetan, WMM 6 XC aldaerak ATEX zuzentarauekin bat datorren leherketa-frogaren funtzionamendua eskaintzen du. Horrek balbula egokia egiten du petrolio- eta gas-eragiketetarako, meatze-inguruneetarako eta atmosfera sukoiak egon daitezkeen kimikoen prozesatzeko instalazioetarako. XC bertsioak gainazaleko tenperatura 100 gradu Celsius azpitik mantentzen du eta II. Taldeko 2G/D ekipoen baldintzak betetzen ditu.
Mantentze-lantegiek eta proba-bankuek sarritan WMM 6 kontrol-balbula erabiltzen dute eskuz kontrolatzeko konfigurazio eta arazoak konpontzeko prozeduretan. Balbularen funtzionamendu sinpleak eta errendimendu fidagarriak aproposa da operadoreek kontrol zehatza behar duten aplikazioetarako, programazio edo konfigurazio prozedura konplexurik gabe.
WMM 6 irtenbide alternatiboekin alderatuz
Bosch Rexroth produktu sortaren barruan, WMM 6 norabide-kontroleko balbula beste eskuz funtzionatzen duten balbula batzuekin batera kokatzen da, antzeko helburuak betetzen dituztenak baina eragiketa-metodo ezberdinekin. WMR 6 serieak arrabolaren edo enboloaren aktuazioa erabiltzen du, kamekin funtzionatzen duen kontrol sekuentzialerako egokia da. WMD 6 aldaerak eskuoilu birakaria du funtzionamendua, eta instalazio trinkoagoa eskaintzen du espazioa mugatutako aplikazioetan.
Urrutiko funtzionamendu-eskakizunetarako, WMU 6 serieak pilotu hidraulikoko kontrol-kontrola eskaintzen du eskuzko aktuazio zuzenaren ordez. Horrek balbula urrutitik funtzionatzen du balbula pilotu txikiak erabiliz. Hala ere, honek sistemaren konplexutasuna gehitzen du eta presio iturri pilotu bat behar du, oinarrizko WMM 6-k behar ez duena.
4WE 6 seriea bezalako solenoide bidezko balbulek automatizazio onurak eta kontrol sistema elektronikoekin integratzen dituzte. Elektrizitatez funtzionatzen duten kontrol-balbula hauek PLC seinaleei erantzuten diete eta sekuentziazio konplexua ahalbidetzen dute. Hala ere, potentzia elektrikoa behar dute eta normalean eskuzko WMM 6 baino ehuneko 20 gehiago kostatzen da. Eskuzko balbulak segurtasun-kopia fidagarria eskaintzen du elektrizitatearen hutsegite kasuan.
WMM 6 norabide-kontrol-balbulak kostu-eraginkortasuna eskaintzen du eskuzko funtzionamendua onargarria edo hobesten den aplikazioetarako. Bere sinpletasunak hasierako kostu txikiagoa, mantentze-eskakizunak murriztea eta epe luzerako fidagarritasun bikaina dakar. Osagai elektrikorik ez egoteak interferentzia elektromagnetikoen edo akats elektrikoen inguruko kezkak kentzen ditu.
Instalazio-jarraibideak eta jardunbide egokiak
WMM 6 norabide-kontrol-balbularen instalazio egokia muntatzeko azpiplaka gainazala prestatzen hasten da. Gainazalak laua, garbia eta isurketak eragin ditzakeen marradurarik edo kalterik gabe egon behar du. Aplikatu olio hidraulikozko film mehe bat O-ring zigiluak instalatu aurretik muntaian kalteak saihesteko.
Muntatu balbula M5-ko lau torloju erabiliz, 10 newton-metroko estutze-momentuarekin. Jarraitu estutze-eredu diagonal bat muntatzeko gainazalean presio banaketa uniformea bermatzeko. Balbula edozein orientaziotan instala daiteke, grabitatearen menpeko mekanismoen arabera funtzionatzen baitu bobina lerragarrien printzipioetan.
Sistemaren iragazketa paper garrantzitsua betetzen du balbulen iraupenean. Instalatu ISO 4406 garbitasun-kodea 20/18/15 edo hobea lortzeko gai diren iragazkiak, gutxi gorabehera 25 mikrometroko iragazketari dagokiona. Kutsadura da norabide-kontroleko balbulen higadura goiztiarraren kausa nagusia, beraz, ezin da gehiegi azpimarratu fluidoen garbitasun egokia mantentzea.
Ahal izanez gero, saihestu norabide bakarreko fluxu-aplikazioetan WMM 6 norabide-kontroleko balbula erabiltzea. Fluxu desorekatuek higadura bizkortua eragin dezakete eta presioa konpentsatzeko gailuak instalatu behar dituzte. Norabide bakarreko funtzionamendua saihestezina denean, kontuan hartu presio-atatuan throttle txertaketak gehitzea fluxu-indarrak murrizteko eta bobina desbideratzea minimizatzeko.
Mantentze-gogoetak eta arazoen konponketa
WMM 6 norabide-kontrol-balbularen aldizkako ikuskapenak etxebizitzaren eta ataka-konexioen inguruan kanpoko ihesak egiaztatzea barne hartu behar du. Isuri kopuru txikiek ordeztu behar duten O-eraztun gastatuak adieraz ditzakete. Zigilu-kit gehienak erraz eskuragarri daude eta tresna espezializaturik gabe instalatu daitezke.
Balbula-bobina leunki mugitu behar da bere mugimendu-eremu osoan zehar lotu edo gehiegizko indarrik gabe. Eragiketa-indarra nabarmen handitzen bada, horrek bobinaren zuloan kutsadura edo bobinaren lurretan higadura adieraz dezake. Barne ikuskapenak balbula sistematik kendu eta fabrikatzailearen jarraibideen arabera desmuntatzea eskatzen du.
HFC motak bezalako suaren aurkako fluidoekin jarduten duzunean, espero ezazu zigiluen bizitza murriztea olio mineralaren funtzionamenduarekin alderatuta. WMM 6 norabide-kontrol balbula fluido horiekin bateragarria izaten jarraitzen du, baina mantentze-tarteak ehuneko 30 eta 50 artean laburtu behar dira. Zigilatze egokia mantentzeko HFC fluidoak erabiltzen dituzunean, ziurtatu aurrekarga egokia deposituaren atakan.
XC aldaera erabiltzen duten atmosfera lehergarrietako aplikazioetarako, gainazaleko tenperaturaren aldian-aldian egiaztatzea gomendatzen da. Mantendu ATEX eskakizunak betetzen direla erakusten duten zerbitzu-erregistro zehatzak. Edozein aldaketak edo konponketak balbula-multzoaren eztanda-kontrako ezaugarriak gorde behar ditu.
Zure beharretarako konfigurazio egokia hautatzea
Norabidezko kontrol-balbula WMM 6 modelo egokia aukeratzeak zure aplikazioaren eskakizunak arretaz kontuan hartu behar ditu. Hasi behar den fluxu-ahalmena eta funtzionamendu-presio maximoa zehaztuz. Balbulak minutuko 60 litro eta 315 bar-era iristen diren bitartean, gehienezko balorazioen azpitik funtzionatzeak zerbitzu-bizitza luzatzen du normalean.
Ondoren, hautatu zure eskakizun funtzionalekin bat datorren spool ikurra. Karga bat posizioan mantendu behar baduzu, E sinboloak barne-ihes txikiena ematen du. Ponpak neutroan deskargatu behar duen aplikazioetarako, C edo M ikurra egokia izan daiteke. Berrikusi arretaz fluxu-ibilbideen diagramak aukeratutako sinboloak nahi den zirkuituaren portaera ematen duela ziurtatzeko.
Erabaki zure aplikaziorako atxikipen-mekanismo bat beharrezkoa den ala ez. Aukerako txintxo-blokeoak palanka hautatutako posizioan eusten du, operadorearen etengabeko sarrerarik behar izan gabe. Ezaugarri hau baliotsua da eragingailu bat denbora luzez luzatu edo atzera egin behar denean, nahiz eta emari maximoaren ahalmena pixka bat murrizten duen.
Kontuan izan funtzionamendu-ingurunea zigilu-materiala zehaztean. NBR zigilu estandarrak ondo funtzionatzen du aplikazio gehienetan olio mineralean oinarritutako fluido hidraulikoak erabiliz. V-kodeko FKM zigiluak tenperatura altuekiko eta zenbait fluido sintetikoekiko erresistentzia hobea eskaintzen dute. Giro leherkorreko aplikazioetarako, zehaztu XC aldaera ATEX ziurtagiriaren dokumentazio egokiarekin.
Fluidoen bateragarritasuna eta sistemaren integrazioa
WMM 6 norabide-kontrol-balbulak arrakastaz funtzionatzen du fluido hidrauliko ugarirekin. DIN 51524 zehaztapenak betetzen dituzten olio mineral estandarrak zerbitzu-bizitza eta errendimendu bikainak eskaintzen dituzte. HETG eta HEES kategorietako fluido hidrauliko biodegradagarriak ere bateragarriak dira, eta balbula egokia da ingurumenarekiko sentikorrak diren aplikazioetarako.
HFC gisa sailkatutako ur-glikol fluidoak erabiltzean, kontuan izan osagaien bizitza murriztu daitekeela olio mineralaren funtzionamenduarekin alderatuta. Fluido hauek aplikazio askotan mantentze kontuak gainditzen dituzten suaren aurkako abantailak eskaintzen dituzte. Uretan oinarritutako fluidoek sistemaren diseinuan arreta handiz zaindu behar dute kabitazioa saihesteko eta barne osagaien lubrifikazio egokia bermatzeko.
Sistemaren diseinatzaileek WMM 6 norabideko kontrol-balbularen bidezko presio-jaitsiera kontuan hartu beharko lukete ponparen baldintzak kalkulatzerakoan. Minutu bakoitzeko 60 litroko emaria nominalarekin, espero 5 eta 15 bar bitarteko presio-jaitsierak bobinaren sinboloaren eta fluxuaren norabidearen arabera. Presio-galera hori sistemaren eraginkortasun orokorreko kalkuluetan kontuan hartu behar da.
Balbula erraz integratzen da osagai hidrauliko estandarrekin, ponpak, zilindroak, motorrak eta metagailuak barne. Bere CETOP muntatzeko interfazeak hainbat fabrikatzailetako azpiplakekin bateragarritasuna bermatzen du. Balbula zaharragoak ordezkatzean, egiaztatu ataka-tamainak eta muntatze-ereduak bat datozela instalazio-arazoak saihesteko.
Etorkizuneko garapenak eta industriaren joerak
WMM 6 norabide-kontrol-balbulak frogatutako teknologia adierazten duen arren, etengabeko garapenek bere gaitasunak hobetzen jarraitzen dute. Fabrikatzaile batzuk balbularen berezko sinpletasuna arriskuan jarri gabe posizioaren iritzia emango lukeen sentsoreen integrazioa aztertzen ari dira. Garapen horiek egoera kontrolatzea ahalbidetu dezakete eskuzko funtzionamendua kontrol metodo nagusi gisa mantenduz.
Industria 4.0 konektibitaterako joerak osagai tradizionalen eragina du, hala nola eskuzko norabide-balbulak. Etorkizuneko bertsioek ziklo-zenbaketa, funtzionamendu-tenperatura eta presio-baldintzen haririk gabeko monitorizazioa izan dezakete. Datu hauek mantentze-estrategiak onar ditzakete lehendik dauden sistema hidraulikoen birdiseinua beharrik izan gabe.
Ingurumen-araudiak fluido hidrauliko biodegradagarrien eta energia-kontsumoaren murrizketa bultzatzen jarraitzen du. WMM 6 norabide-kontrol-balbulak ingurumena errespetatzen duten fluido gehienak onartzen ditu dagoeneko, baldintza horietarako ondo kokatuz. Etengabeko zigilu-materialaren garapenak are gehiago hobetu beharko luke sortzen ari diren fluidoen formulazioekin bateragarritasuna.
Kontrol elektronikoan aurrerapenak izan arren, eskuzko balbulek segurtasun-sistemetarako, larrialdietarako eragiketetarako eta soiltasuna eta fidagarritasuna automatizazio-onurak baino handiagoak diren aplikazioetarako garrantzia mantentzen dute. WMM 6 norabideko kontrol-balbulak funtzio hauek betetzen jarraituko du, pixkanaka-pixkanaka bere eskuzko funtzionamendua ordezkatu beharrean hobetzen duten monitorizazio gaitasunak sartzen dituen bitartean.
Kontratazioa eta erabilgarritasunari buruzko gogoetak
WMM 6 norabide-kontrol balbula oso eskuragarri dago mundu osoko Bosch Rexroth banatzaile baimenduen bidez. Epeak normalean konfigurazio arruntetarako berehalako erabilgarritasunetik aldaera espezializatuetarako aste batzuetara bitartekoak dira. Sistemaren instalazioak edo mantentze-lanak planifikatzean, kontuan hartu kontratazio-denbora, batez ere ez hain ohikoak diren bobina-ikurrak edo leherketa-kontrako bertsioetarako.
Prezioa aldatu egiten da konfigurazioaren arabera, oinarrizko modeloak 100 eta 300 euro inguruan hasten dira unitate bakarreko erosketetarako. Bolumen prezioak unitate bakoitzeko kostuak nabarmen murrizten ditu balbula anitz behar dituzten proiektuetarako. Banatzaile baimenduek aurrekontu zehatzak eman ditzakete eredu-kode eta kantitate zehatzetan oinarrituta.
WMM 6 norabide-kontroleko balbula eskuratzean, egiaztatu hornitzaileek Bosch Rexroth benetako produktuak dokumentazio egokia eskaintzen dutela. Osagai hidrauliko faltsuek kezka nabarmena dute merkatu batzuetan, sistemaren segurtasuna eta errendimendua arriskuan jarriz. Adostasun-ziurtagiriak eskatzea eta pieza-zenbakiak katalogo ofizialekin alderatuta egiaztatzea.
Laguntza teknikoaren erabilgarritasunak hornitzaileen aukeraketan kontuan hartu behar du. Etxeko esperientzia hidraulikoa duten banatzaileek aplikazioen galderak, arazoak konpontzen eta sistemaren diseinuaren laguntzarekin lagundu dezakete. Balio erantsiko zerbitzu honek prezio-desberdintasun txikiak baino garrantzitsuagoa izan ohi du, batez ere aplikazio kritikoetarako edo sistema konplexuetarako.
Ondorioa
WMM 6 norabideko kontrol balbulak sistema hidraulikoetarako eskuzko kontrol fidagarria eskaintzen du hainbat industria eta aplikaziotan. Bere diseinu frogatua, interfaze estandarizatua eta eraikuntza sendoak aukera praktikoa egiten dute operadorearen zuzeneko kontrola nahi edo behar denean. Zehaztapen teknikoak, konfigurazio-aukerak eta aplikazio-jarraibide egokiak ulertzeak zure sistema hidraulikoan integratzea ziurtatzen du.
Ekipamendu berriak diseinatzen ari zaren ala ez, lehendik dauden sistemak berritzen ari zaren edo ordezko osagaiak zehazten ari zaren ala ez, WMM 6-k kontuan hartu behar du eskuzko norabide-kontroleko aplikazioetarako. Errendimenduaren, fidagarritasunaren eta kostu-eraginkortasunaren konbinazioak irtenbide estandar gisa ezarri du industria hidraulikoan. Hautaketa, instalazio eta mantentze egokiekin, balbula honek urteetako arazorik gabeko zerbitzua eskaintzen du aplikazio hidrauliko zorrotzetan.
