Txinako eta Alemaniako gobernuen arteko lankidetza estrategiko baten bidez sortu zen 1979an, konpainiak Rexroth-en puntako teknologia sartu du. Huade® kartutxo-balbula M-SR serie bereko Rexroth produktuen alternatiba da. Errentagarria da. Produktu guztiek proba zorrotzak egiten dituzte fabrikatik irten aurretik eta kartoi estandarrean ontziratzen dira ontzi iragazgaitzarekin. Urtebeteko berme-epearen barruan, doakoa da konpontzea. Huadek nazioarteko estandarrak lortu ditu, hots, ISO9001, ISO14001 eta ISO45001. Huade® kartutxo-balbulak M-SR errendimendu fidagarriak ditu eta dagoeneko ezagunak dira Txinako kontsumitzaileen artean. Txinan marka nazional ezaguna da.
|
Datu teknikoak (parametro horietatik kanpoko aplikazioetarako, mesedez, kontsulta gaitzazu!) |
|
|
Max. presioa (MPa) |
31,5 arte |
|
Pitzadura presioa (MPa) |
Ikusi kurba ezaugarriak |
|
Max. emaria (L/min) |
Ikusi kurba ezaugarriak |
|
Funtzionamendu-fluidoa |
Olio minerala edo fosfato-esterra |
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|
Biskositate-tartea (mm2/s) |
2,8tik 500era |
|
Jariakinen garbitasuna |
Presio-fluidoaren kutsadura-maila onartzen den gehienezko maila NAS 1638 cass 9-koa da. Horregatik, β10≥75 gutxieneko atxikipen-tasa duen iragazkia gomendatzen dugu. |
Ezaugarriak:
▶ Kolektore-blokeetan instalatzeko, angelu zuzeneko kontrol-balbularen kartutxo gisa
▶ Isuririk gabeko ixtea norabide bakarrean
▶ Irekitzeko 6 presio, aukeran
Aplikazioa:
Batez ere ponparen irteeran erabiltzen da atzeko presio gisa eta alboko balbulen bidez.
4.M-SR Kartutxo-balbularen funtzioak, sekzioa, ikurrak
M-SR motako kontrol-balbularen kartutxoak du zeregina, nahiago fluxua noranzko batean dosifikatzea eta kontrako noranzkoan fluxu librea ahalbidetzea.

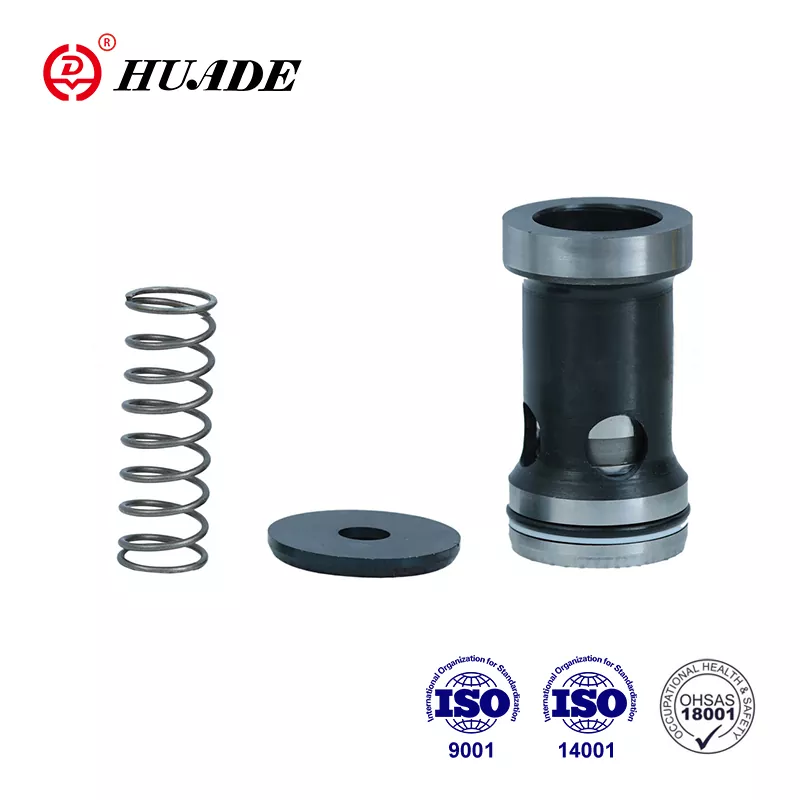

Balbula balbula mahuka (1), bobina (2), malguki eserlekua (3) eta malgukiak (4) barne.
Ikurra
Egitura-diagrama
1. Fluidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.
2. Depositua itxita egon behar da eta aire-iragazkia instalatu behar da aire sarreran.
3. Azpiplakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez eskatu bereziki.
4. Balbula finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin-liburuan zerrendatutako parametroaren arabera.
5. Balbularekin lotutako gainazalaren zimurtasuna 0,8koa da.
6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
