Sistema hidraulikoekin lan egiten duzunean, norabide-kontroleko balbula egokia aukeratzeak zure eragiketa eragin edo hauts dezake. Bosch Rexroth-en Norabide Kontroleko Balbula WMM 10 aukera ezaguna bihurtu da industria-ezarpenetan, eta arrazoi onengatik. Eskuz funtzionatzen duen balbula honek presio handia eta emari-tasa handiak maneiatzen ditu, parekatzeko zaila den fidagarritasuna mantentzen duen bitartean.
Zerk egiten du WMM 10 nabarmentzen
WMM 10 norabide-kontroleko balbula industria-makineriako fluido hidraulikoaren eskuz kontrolatzeko diseinatuta dago. Bereiztzen duena P, A eta B ataketan 315 bar-era arteko presioa maneiatzeko duen gaitasuna da, minutuko 160 litroko emarietara iristen baita. Zenbaki hauek garrantzitsuak dira balbulak eragingailu hidrauliko handiak kontrolatzeko aukera ematen baitute, erantzun denbora edo zehaztasuna arriskuan jarri gabe.
Balbulak diseinu sinple baina eraginkorra erabiltzen du. Eskuzko heldulekua mugitzen duzunean, fluido hidraulikoaren fluxua birbideratzen duen barneko bobina bat mugitzen du. Zuzeneko konexio mekaniko honek operadoreei berehalako iritzia eta kontrola ematen die, eta hori bereziki baliotsua da makinaren konfigurazioan edo larrialdi egoeretan. Aldaketa-denbora normalean 10 eta 45 milisegundo artekoa izaten da, olioaren biskositatearen eta heldulekuari zenbateko indarraren arabera.
Zehaztapen Teknikoak ulertzea
WMM 10 norabide-kontroleko balbulak NG10 dimentsio estandarra jarraitzen du, D05 edo CETOP 5 izenez ere ezaguna. Estandarizazio honek esan nahi du balbulak beste NG10 balbula ordezkatu ditzakeela zure muntaketa-plaka aldatu gabe. Balbulak 3,3 eta 4,4 kilogramo artean pisatzen du eta edozein posiziotan instala daiteke, sistemaren diseinuan malgutasuna emanez.
Askotan ahaztu egiten den xehetasun bat itzulerako atakako presioaren muga da. Laneko atakak 315 bar kudea ditzaketen bitartean, T ataka (itzulera lerroa) 160 bar-era iristen da. Desberdintasun horrek garrantzia du zure zirkuitu hidraulikoa diseinatzen ari zarenean. Itzulerako lineako presio altuko puntuek bobina itsatsi edo ustekabean mugitzea eragin dezakete, horregatik ingeniari askok presio baxuko itzulera-lerro espezifikoak diseinatzen dituzte WMM 10 norabideko kontrol balbula erabiltzen duten sistemetarako.
Balbula aldatzeko behar den eragile-indarra konfigurazioaren araberakoa da. Udaberriko itzulera-modeloek 18 eta 20 Newton arteko indarra behar dute, eta blokeo bertsioek (ereduaren kodean "F"rekin markatuta) 30 eta 40 Newton behar dituzte. Atxikipen-funtzioak bobina posizioan blokeatzen du, eta hori erabilgarria da balbularen ezarpena mantendu behar duzunean heldulekuari eutsi gabe.
Nola irakurri ereduaren kodea
Ereduaren kodea ulertzeak balbula egokia eskatzen laguntzen dizu. 4WMM10E5X/F bezalako kode tipiko bat osagai zehatzetan zatitzen da. "4"-k lau ataka adierazten du, "WMM"-k eskuz funtzionatzen duen palanka-balbula bat dela erakusten du, "10" NG10 tamainari egiten dio erreferentzia, "E"-k spool-en konfigurazioa deskribatzen du (kasu honetan, ataka guztiak neutralean blokeatuta), "5X" osagaien seriea identifikatzen du eta "F"-k blokeo-mekanismoa duela esan nahi du.
Spool sinboloak benetako aldea eragiten du zure sistemaren portaeran. "E" bobina batek ataka guztiak blokeatzen ditu posizio neutroan, eta horrek eragingailuen noraeza saihesten du. "W" bobina batek ataka guztiak deposituarekin lotzen ditu neutroan, eta horrek ponpa deskargatzen du eta bero-pilaketa murrizten du. "J" bobina batek abiadura baxuko funtzionamendurako ona den serie zirkuitu bat sortzen du. Spool mota okerrak aukeratzeak errendimendu-arazoak sor ditzake, beraz, merezi du denbora hartzea zure sistemaren beharrak ulertzeko.
Fluido hidraulikoaren bateragarritasuna
WMM 10 norabide-kontroleko balbulak hainbat fluido hidraulikorekin funtzionatzen du, baina mota bakoitzak baldintza zehatzak ditu. HL edo HLP bezalako olio mineral estandarrak NBR edo FKM zigiluekin funtzionatzen dute eta normalean funtzionatzen dute presio-tarte osoan. HETG fluidoek bezalako aukera biodegradagarriek NBR edo FKM zigiluak ere erabiltzen dituzte, eta HEES fluidoek bereziki FKM zigiluak behar dituzte.
Ura duten suaren aurkako fluidoek (HFC) erronka bereziak dituzte. HFC fluidoak WMM 10 norabideko kontrol-balbularekin erabiltzen dituzunean, presio-diferentziala 50 bar-era mugatu behar duzu normal 315 bar-en ordez. Balbularen espero den bizi-iraupena ehuneko 50 eta 100era jaisten da HFC fluidoekin. Itzultzeko ataka laneko presio diferentzialaren ehuneko 20 ingurura ere kargatu behar duzu cavitation saihesteko. Baldintza gehigarri hauek zure jabetza-kostua handitzen dute, beraz, kontuan hartu zure erabakian HFC fluidoak kontuan hartzen badituzu.
Funtzionamendu-tenperatura tarteak zigilu materialaren arabera aldatzen dira. NBR zigiluak 30 negatibotik 80 gradu Celsius positibora funtzionatzen dute fluidoarentzat, eta giro-tenperaturak 20 eta 70 gradu Celsius negatibo eta positibo artean egon behar du. FKM zigiluak tarte apur bat desberdinak eskaintzen ditu, fluidoaren tenperaturarako 20 negatibotik 80 gradu positiboetara.
Zure sistema garbi mantentzea
Olioaren garbitasunak diferentzia handia egiten du balbulen errendimenduan. WMM 10 Norabide Kontrol Balbulak ISO 4406 Klase 20/18/15 edo hobearen garbitasuna behar du. Honek gehiegikeria teknikoa dirudi, baina kutsadura da eskuz funtzionatutako balbuletan bobina itsatsiaren kausa nagusia. Partikula txikiak ere ziri egin daitezke bobina eta zuloaren artean, eta balbula zintzilikatu edo geldo mugituko da.
Kalitate handiko iragazketa sistema bat instalatzeak epe luzera ordaintzen du. Balbularen hutsegite arriskutsuaren batez besteko denbora (MTTFd) 150 urtera iristen da baldintza garbietan, eta horrek erakusten du balbula bera oso fidagarria dela. Hutsegite gehienak kanpoko faktoreetatik datoz, hala nola olio kutsatua, instalazio desegokia edo zehaztutako presio-tartetik kanpo funtzionatzea.
Ohiko arazoak eta irtenbideak
Bobina itsastea WMM 10 norabideko kontrol-balbularekin ohikoena den arazoa da. Hori gertatzen da normalean bobinaren inguruan partikulak metatzen direnean edo likatasun handiko olioarekin tenperatura hotzetan jarduten denean. Irtenbideak olioaren garbitasun egokia mantentzea dakar eta zure fluido hidraulikoaren biskositatea segundoko 2,8 eta 500 milimetro karratu artean egon dadin ziurtatzea da.
Itzulpen-lerroko presio-puntek 30 eta 40 Newton arteko euste-indarra gainditzen dutenean ezusteko bobina mugimendua gerta daiteke. Horrek segurtasun arriskua sortzen du, balbulak posizioa alda dezakeelako operadorearen sarrerarik gabe. Itzulerako linean itzulera-balbula bat gehitzeak edo presio baxuko itzulerako zirkuitu bereizi bat diseinatzeak arazo hau konpontzen du.
Zigilu-ihesak denborarekin garatzen dira zigiluak funtzionamendu arruntetik higatzen diren heinean. Aldizkako ikuskapenak hau goiz harrapatzen du, ihes txikiak arazo handi bihurtu aurretik. Zigiluak ordezkatzean, ziurtatu zigiluaren materiala zure fluido hidrauliko motarekin bat egiten duzula.
Prezioak eta Alternatibak
Bosch Rexroth-en WMM 10 norabide-kontroleko balbula normalean $ 1.091 eta $ 1.114 USD artean balio du OEM piezetarako. Prezio honek Rexroth markarekin datorren ingeniaritza-kalitatea eta ziurtagiria islatzen du. Huade bezalako fabrikatzaileen kostu baxuagoko alternatibak $ 38 eta $ 132 USD bitartekoak dira eta NG10 bateragarritasuna aldarrikatzen dute, baina horiek arriskuak dituzte.

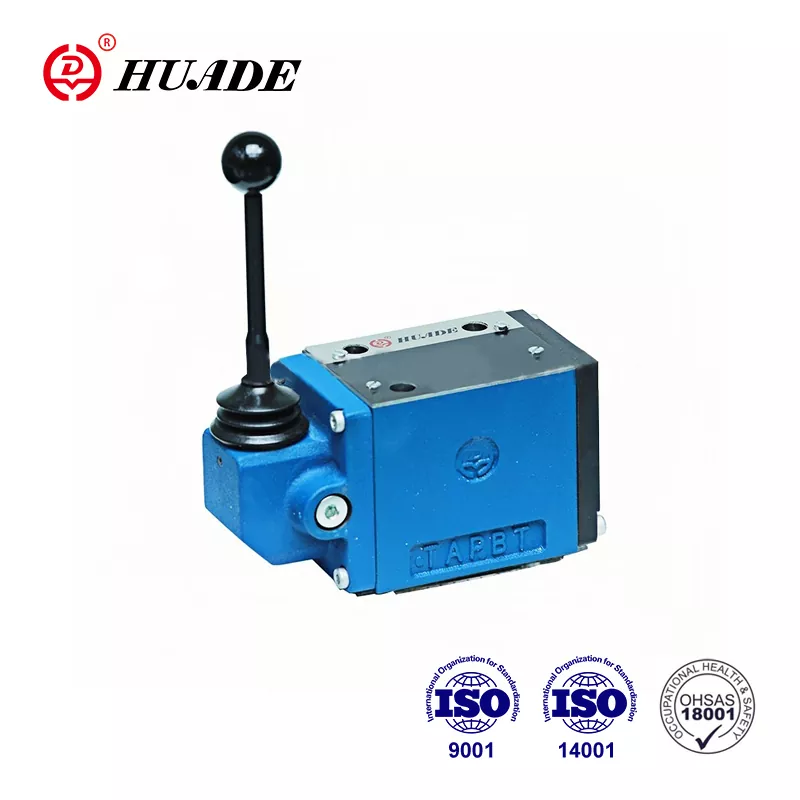

Txinako fabrikatzaileek funtzionalki antzeko balbulak ekoizten dituzte askoz prezio baxuagoetan. Huade-k WMM 10 baliokidea eskaintzen du, 315 bar-eko presioaren eta 160 litro minutuko emariaren oinarrizko zehaztapenekin bat datorrena. Kontua da kostuen aurrezteak zehaztasunean, dokumentazioaren kalitatean eta epe luzeko laguntzan arrisku potentzialak justifikatzen dituen.
Alternatibak alderatzean, arreta handia jarri benetako zehaztapenei, modelo-zenbakiari baino. NG6 balbula batzuek antzeko izendapen-konbentzioak erabiltzen dituzte, baina minutuko 80 litro bakarrik maneiatzen dituzte, eta horrek zure sistema oztopatuko luke. Egiaztatu edozein alternatibak minutuko 160 litroko edukiera ematen duela WMM 10 norabide-kontroleko balbula eragingailu handiagoetarako egokia bihurtzen duen.
Instalazio-jardunbide egokiak
WMM 10 norabide-kontrol-balbularen instalazio egokia muntatzeko gainazaletik hasten da. Balbula DIN 24340 A edo ISO 4401-05-04-0-05 arauekin bat datorren azpiplaka batean muntatzen da. Lotu muntatzeko torlojuak zehaztapenen arabera eta erabili zigilu egokiak balbularen eta azpiplaken artean. Instalazio akats txikiek barne-ihesak edo errendimendua murriztea ekar dezakete.
Hodien tamainak jende askok uste baino gehiago du garrantzia. Emaria-maila minutuko 160 litrora hurbiltzen denean, tamaina gutxiko hodiek gehiegizko presio-jaitsiera eta beroa pilatzen dituzte. Itzultzeko lineak dimentsio egokia behar du bereziki T atakan presio baxuagoa delako.
Fluxu-abiadura iragankorra duten sistemetarako, P kanalean throttle kartutxoa instalatzeak talka-uhinak eta kabitationa saihesten ditu. 0,8 milimetroko zuloa duen B08 kartutxo batek abiapuntu ona eskaintzen du, nahiz eta zure aplikazio espezifikoak doikuntza behar izan dezakeen. Gehigarri txiki honek balbularen bizitza nabarmen babesten du bat-bateko karga-aldaketak dituzten sistemetan.
Mantentze-estrategia
Mantentze-ikuspegi proaktibo batek WMM 10 norabideko kontrol-balbularen 150 urteko bizitza potentziala maximizatzen du. Olioaren azterketa erregularrak kutsadura-arazoak harrapatzen ditu balbula kaltetu aurretik. Probak partikulen kopurua, biskositatea eta hezetasun edukia izan behar ditu gutxienez.
Iragazkiak ordezkatzeko tarteak zure ingurune eragilearen eta kutsadura tasaren araberakoak dira. Hauts handiko inguruneek hilero iragazkien aldaketak behar dituzte, eta industria-ezarpen garbiek hainbat hilabete iraun dezakete. Ez itxaron presio diferentzialaren alarmak piztu arte iragazkiak aldatu aurretik, baliteke dagoeneko kalte batzuk gertatu izana.
Zigiluen ordezkapenak aurreikusitako egutegia jarraitzen du funtzionamendu-orduetan eta presio-zikloetan oinarrituta. Ordezko zigiluen kitak eskura edukitzeak etenaldia murrizten du ordezkatzea beharrezkoa denean. Dokumentatu zure mantentze-jarduerak etorkizuneko beharrak aurreikusten lagunduko duten ereduak ezartzeko.
Noiz aukeratu WMM 10
WMM 10 norabide-kontroleko balbula eskuzko kontrolak aktuazio elektrikoaren aldean abantailak eskaintzen dituen aplikazioetan nabarmentzen da. Makinen konfigurazio-prozedurek eskuzko balbulen zuzeneko sentsaziotik eta berehalako erantzunaz baliatzen dira askotan. Larrialdietarako baliogabetze sistemek eskuzko balbulen alde egiten dute, akats elektrikoetan ere funtzionatzen dutelako.
Eraikuntzako ekipamendu handiak, makina-erreminta eta prentsak WMM 10-ren aplikazio tipikoak dira. Presio handiko ahalmenaren eta emari-abiadura handiaren konbinazioak zilindro hidrauliko eta motor handien eskakizunak betetzen ditu. Detent-aukerak ondo funtzionatzen du ezarpen bat blokeatu behar duzun aplikazioak kokatzeko, beste zeregin batzuetara joaten zaren bitartean.
Hala ere, balbula ez da egoera guztietarako aproposa. Urruneko kontrola behar duten sistema automatizatuek elektrizitatez eratutako balbulak erabili behar dituzte. Pizte eta itzaltze soiletik haratago fluxu-kontrol zehatza behar duten aplikazioek balbula proportzionalak behar dituzte. Muga hauek ulertzeak zure behar zehatzetarako balbula egokia aukeratzen laguntzen dizu.
Azken Gogoetak
WMM 10 norabideko kontrol-balbulak ongi aplikatzen direnean errendimendu fidagarria eskaintzen duen teknologia hidrauliko heldua adierazten du. Bere 315 bar-eko presioa eta minutuko 160 litroko emari-ahalmena NG10 tamainako klaseko eskuzko balbula gaitasun handienen artean kokatzen du. 150 urteko MTTFd zifrak ingeniaritza sendoa islatzen du, nahiz eta hori lortzeko sistemaren garbitasunari eta mantentze egokiari arreta jarri behar zaio.
Sistema berri bat diseinatzean edo lehendik dagoen balbula bat ordezkatzean, arreta jarri balbularen gaitasunak zure benetako eskakizunekin lotzean. Ez pentsa zehaztapen altuagoek errendimendu hobea dakarrenik beti. Tamaina egokian eta mantentzen den Norabide Kontrol Balbula WMM 10 batek kontrolatzen duen makineria gehiena baino gehiago iraungo du.
OEM eta hornitzaile alternatiboen arteko erabakia, azken finean, zure arrisku-tolerantziaren eta kostu osoaren kalkuluaren araberakoa da. Hasierako prezioen desberdintasunak erakargarriak dirudite, baina laguntza teknikoaren, dokumentazioaren kalitatearen eta bermearen estalduraren balioa kontuan hartzen da. Aplikazio kritikoetarako, non geldialdi-denborak kostu handiak dituenean, OEM aukerak normalean zentzu ekonomikoa du aldez aurretik prezio handiagoa izan arren.
WMM 10 norabideko kontrol-balbularen xehetasun teknikoak ulertzeak zehaztapen, instalazio eta mantentze-lanei buruzko erabakiak hartzen laguntzen dizu. Ezagutza hori zuzenean sistemaren errendimendu hobean eta osagaien bizitza luzeagoan bihurtzen da, azken finean, zure emaitza hobetzen du.
