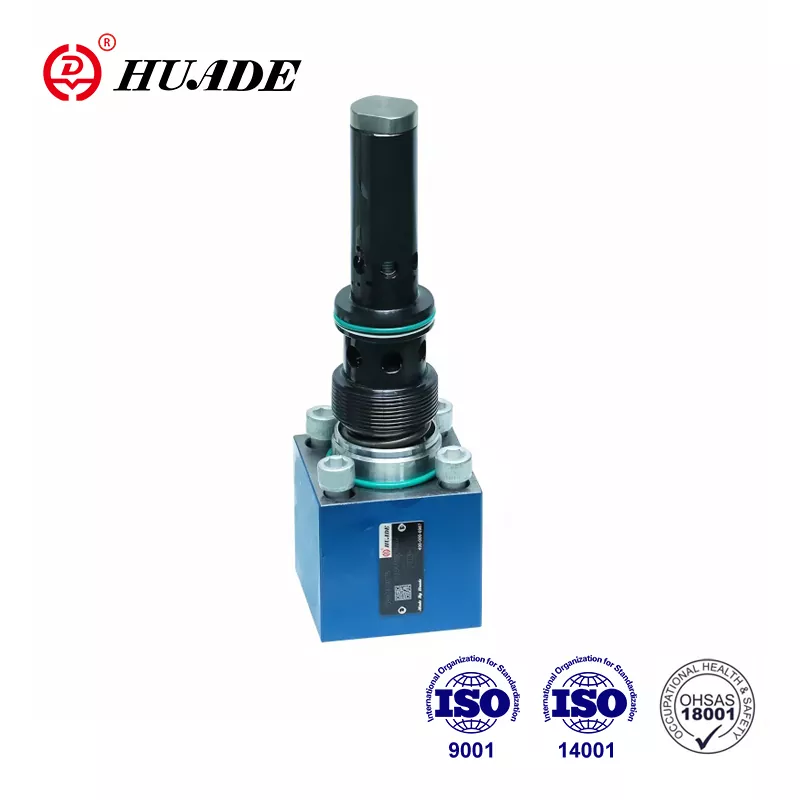

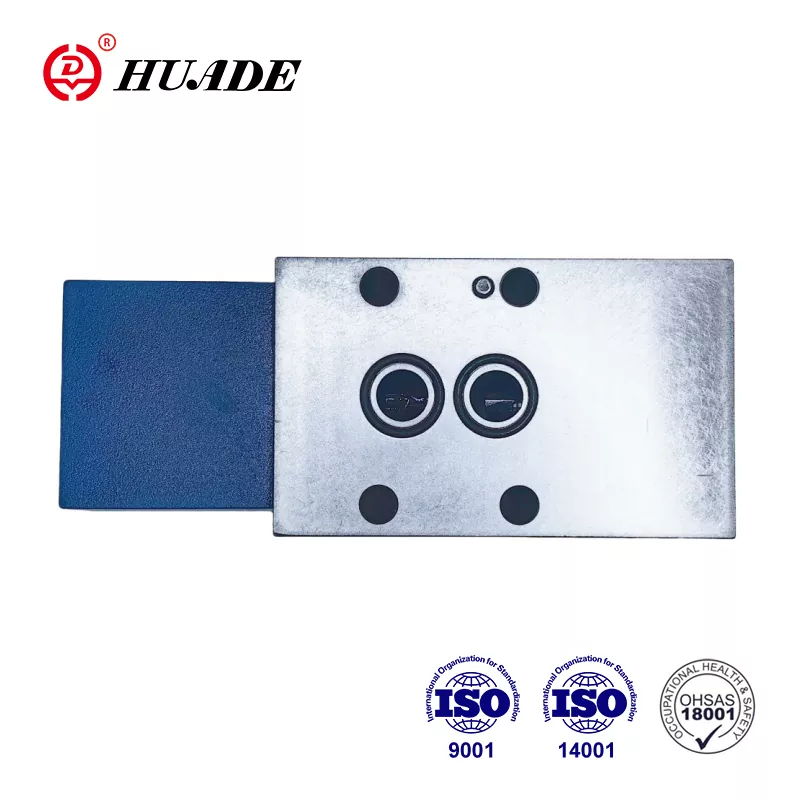

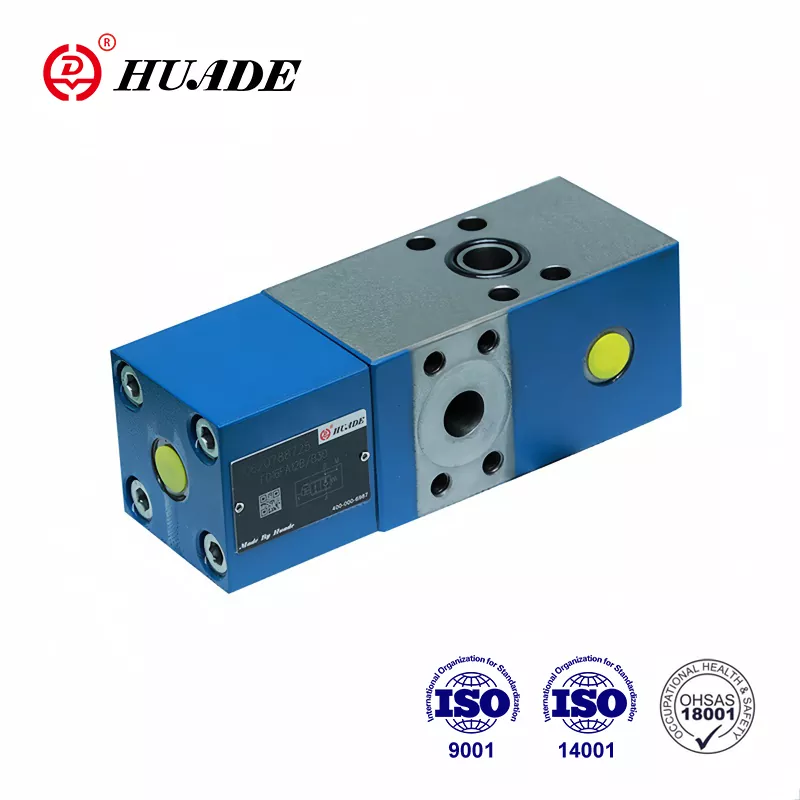

FD 16 motako check-Q-meter balbula, batez ere, emaria erregulatzeko funtzioagatik ezaguna da. Huade FD 16 motako balbula hidraulikoak Rexroth produktuekin bateragarriak dira. Kontua da Huade Hydraulic-ek epe luzerako bi lankidetza izan dituela Rexrothekin. Fabrikak arreta gehiago jartzen dio kostu-eraginkortasunari eta praktikotasunari. Fabrikak proba sistema zorrotza eta mundu osoko ekoizpen ekipamendu aurreratuak ditu produktuaren errendimendu egonkorra bermatzeko.
|
Funtzionamendu-presioa, A, X atakak (MPa) |
31,5era |
|
Funtzionamendu-presioa. B ataka (MPa) |
42ra |
|
Presio pilotua, X ataka (emaria kontrolatzeko tartea) (MPa) |
min.2tik 3.5era, gehienez.31.5 |
|
Pitzadura-presioa, Atik B (MPa) |
0.2 |
|
Presio arintzeko bigarren mailako balbularen ezarpen-presioa (MPa) |
40ra |
|
Emaria (L/min) |
80 (tamaina 12) 200 (tamaina 16) |
|
Irekitze aurreko eremuaren ratioa |
poppet eserlekuaren eremua/pilota bobina eremua=1/20 |
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30etik +80era |
|
Biskositate-tartea (mm²/s) |
10etik 800era |
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako), edo fosfato ester (FPM zigilurako) |
Ezaugarriak:
▶ Erabiltze eredua DIN 24 340ra, D,ISO 5781 eta CETOP - RP 121H
▶ Pilotatutako kontrol-balbula, ihesik gabekoa. Kontrol-Q-neurgailuak Q2 itzulera-fluxua kontrolatzen du zilindroekin Q1 eragingailuaren kontrako aldean zuzentzen den fluxuari dagokionez, eremu erlazioa (Q2=Q1φ) kontuan hartu behar da.
▶ By-pass balbula, kontrako noranzkoan aske da
▶ Aukerako bigarren mailako presio arintzeko balbula integratua (brida-konexioak dituzten balbularako soilik).
Aplikazioa:
FD16 check-Q-meter balbulen funtzio nagusia motor hidraulikoen eta zilindroen abiaduran eragitea da kargatik independentea (ihes egitea eragozten du). Horrez gain, hodiaren leherketaren segurtasunerako funtzio isolatu bat dago.
Check-Q-metroa, funtsean, karkasa (1), poppet nagusia (2), pilotu zatia (3), pilotu bobina (4), moteltze bobina (5) eta pilotu moteltze (6) osatzen dute.
Check-Q-Meter balbularen FD 16 egitura
Check-Q-Meter Balbularen FD 16 ikurra
Zirkuitu adibideak
Oharra:
Bi check-Q-metro ezin dira erabili mekanikoki elkarrekin mugitzera behartuta dauden bi zilindro kontrolatzeko, ezin baita sinkronizazioa eta presio bera bermatu zilindro bakoitzean.
Hori dela eta, zilindroek pilotatutako bi kontrol-balbulaz hornitu behar dira, SL motakoak. Check-Q-neurgailua lerro komun batean dago.
Kasu honetan, karga-presioa ez da 20MPa baino handiagoa izan behar!
