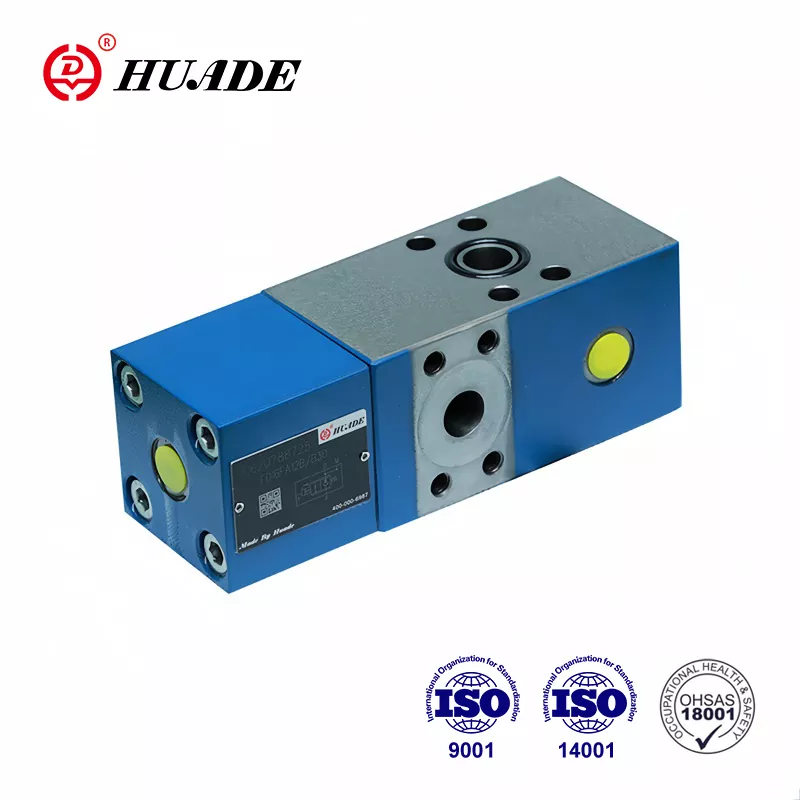

Check-Q-meter balbula FD 25 balbula gailu berezi bat da, sistema hidraulikoko fluxu oreka mantentzeko eta sistemaren funtzionamendu egonkorra bermatzeko erabiltzen dena. Huade® FD 25 check-Q-meter balbulek erabiltzaileen konfiantza zabala irabazteko arrazoia, batez ere, kalitate handiko eta nahiko prezio baxuagoagatik da. Produktuen ontziak pertsonalizatu daitezke, hala nola kartoizko ontzi estandarrak, egurrezko kutxak, kontratxapatuak, plastikozko ontzi iragazgaitzak, etab.
|
Funtzionamendu-presioa, A, X atakak (MPa) |
31,5era |
|
Funtzionamendu-presioa. B ataka (MPa) |
42ra |
|
Presio pilotua, X ataka (emaria kontrolatzeko tartea) (MPa) |
min.2tik 3.5era, gehienez.31.5 |
|
Pitzadura-presioa, Atik B (MPa) |
0.2 |
|
Presio arintzeko bigarren mailako balbularen ezarpen-presioa (MPa) |
40ra |
|
Emaria (L/min) |
80 (tamaina 12) 200 (tamaina 16) |
|
Irekitze aurreko eremuaren ratioa |
poppet eserlekuaren eremua/pilota bobina eremua=1/20 |
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30etik +80era |
|
Biskositate-tartea (mm²/s) |
10etik 800era |
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako), edo fosfato ester (FPM zigilurako) |
Ezaugarriak:
▶ Erabiltze eredua DIN 24 340ra, D,ISO 5781 eta CETOP - RP 121H
▶ Pilotatutako kontrol-balbula, ihesik gabekoa. Kontrol-Q-neurgailuak Q2 itzulera-fluxua kontrolatzen du zilindroekin Q1 eragingailuaren kontrako aldean zuzentzen den fluxuari dagokionez, eremu erlazioa (Q2=Q1φ) kontuan hartu behar da.
▶ By-pass balbula, kontrako noranzkoan aske da
▶ Aukerako bigarren mailako presio arintzeko balbula integratua (brida-konexioak dituzten balbularako soilik).
Aplikazioa:
Check-Q-meters FD25 balbulak sistema hidraulikoetan erabiltzen dira motor hidraulikoen eta zilindroen abiadurak kargatik independentean eragiteko (ihes egitea eragozten du). Horrez gain, hodiaren leherketaren segurtasunerako funtzio isolatu bat dago.
Check-Q-metroa, funtsean, karkasa (1), poppet nagusia (2), pilotu zatia (3), pilotu bobina (4), moteltze bobina (5) eta pilotu moteltze (6) osatzen dute.
FD Check-Q-Meter Balbularen egitura
FD Check-Q-Meter Balbularen ikurra
Zirkuitu adibideak
Oharra:
Bi check-Q-metro ezin dira erabili mekanikoki elkarrekin mugitzera behartuta dauden bi zilindro kontrolatzeko, ezin baita sinkronizazioa eta presio bera bermatu zilindro bakoitzean.
Hori dela eta, zilindroek pilotatutako bi kontrol-balbulaz hornitu behar dira, SL motakoak. Check-Q-neurgailua lerro komun batean dago.
Kasu honetan, karga-presioa ez da 20MPa baino handiagoa izan behar!
