Imajinatu orkestra bat zuzentzen ari zarela. Ez diezu musikariei "ozen" edo "isilik" jotzeko bakarrik esaten, "apur bat leunagoa", "pixkanaka ozenagoa" edo "bolumen zehatz horri eutsi" dioten esku keinu sotilak egiten dizkiezu. Balbula proportzional hidrauliko bat fluido hidraulikoaren eroalea bezalakoa da, kontrol infinitu aldakorra eskaintzen du "piztu" edo "desaktibatu" beharrean.
Oinarrizkoetarako, hasizer den balbula proportzionala.
Kafetegiaren analogia
Pentsa ezazu zure gogoko kafetegiko espresso-makina bezalako balbula proportzionala. Baristak ez du etengailu bat biratzen espresso perfektua lortzeko; pixkanaka-pixkanaka presioa handitzen dute, emaria arretaz kontrolatzen dute eta denbora errealean doikuntzak egiten dituzte kafea ateratzen den moduaren arabera. Era berean, balbula proportzionalak etengabe doitzen du bere posizioa feedback elektrikoan oinarrituta, potentzia hidrauliko kopuru egokia emateko.
Nola funtzionatzen dute balbula proportzional hidraulikoak? Urratsez urratseko bidaia
Jarrai dezagun kontrolaren bidaia seinale elektriko batetik ekintza hidrauliko zehatzera.
[Ikusi azalpen zehatzanola funtzionatzen duten balbula proportzionalak.]
1Aginte Zentroa (Kontrol Seinalea)
PLC (Programmable Logic Controller) edo beste kontrol-sistema batek seinale elektriko bat bidaltzen du, normalean 0-10 voltio, 4-20 miliampere edo komando digitalak ere CANbus edo Ethernet bezalako sare industrialen bidez.
2Itzultzailea (Solenoide proportzionala)
Balbularen solenoide proportzionalak itzultzaile baten moduan jokatzen du, energia elektrikoa indar mekaniko bihurtuz. "Energizatu" edo "desenergizatuta" dauden solenoide arruntek ez bezala, solenoide proportzionalek sarrerako seinalearen indarrarekin zuzenean proportzionala den indarra sortzen dute.
3Zehaztasun-mugitzailea (balbula-bobina)
Indar mekaniko honek balbularen bobina -zehazki mekanizatutako osagai zilindriko bat- posizio zehatzetara bultzatzen du. Bobina mugitzen den heinean, fluidoaren fluxua kontrolatzen duten tamaina ezberdineko irekierak (portuak deitzen direnak) azaleratzen ditu.
4Feedback Loop adimenduna (LVDT sentsorea)
Balbula proportzional aurreratuek LVDT (Transformadore Diferentzial Aldagarri Lineala) etengabe kontrolatzen dute bobinaren posizioa. Honek begizta itxiko sistema bat sortzen du, kanpoko asaldurak, tenperatura aldaketak eta higadurak automatikoki zuzentzen dituena.
Mundu errealeko adibidea
Hondeamakina-operadore batek joystick-a erdira mugitzen duenean, balbula proportzionalak %50eko seinalea jasotzen du. Bobina zilindro hidraulikorako fluxu maximoaren erdia zehatz-mehatz ahalbidetzen duen posizio batera mugitzen da, besoen mugimendu leuna eta kontrolatua abiadura erdian zehazki.
Balbula proportzionala vs Servo Balbula vs On/Off Balbula: azken konparazioa
Balbula moten arteko desberdintasunak ulertzea funtsezkoa da aukera egokia egiteko:
| Ezaugarri | On/off balbula | Balbula Proportzionala | Servo Balbula |
|---|---|---|---|
| Kontrol mota | Binary (Irekia/Itxita) | Posizionamendu infinitua | Kokapen ultrazehatza |
| Erantzun Denbora | 10-100 milisegundo | 5-50 milisegundo | 1-10 milisegundo |
| Zehaztasuna | ±% 5-10 | ±% 1-3 | ± 0,1-0,5% |
| Kostua | $ 50-500 | $ 500-5.000 | 2.000-20.000 $ |
| Aplikazio tipikoak | Pizteko / itzaltzeko kontrol sinplea | Automatizazio orokorra | Doitasun handiko sistemak |
| Mantentzea | Baxua | Ertaina | Alta |
| Kutsaduraren sentsibilitatea | Baxua | Ertaina | Oso altua |
| Energia Eraginkortasuna | Pobrea | Ona | Bikaina |
Mota bakoitza noiz aukeratu
Aukeratu On/Off balbulak noiz:
Hasi/gelditzeko kontrol sinplea nahikoa da • Aurrekontua oso estua da • Kutsadura handiko ingurunea • Mantentze-baliabideak mugatuak dira
Aukeratu balbula proportzionalak noiz:
Abiadura/presio aldakorreko kontrola behar duzu • Energia-eraginkortasuna garrantzitsua da • Funtzionamendu leuna garrantzitsua da • Zehaztasun moderatua behar da
Aukeratu Servo Balbulak noiz:
Zehaztasun oso handia funtsezkoa da • Erantzun oso azkarra behar da • Aurrekontuak errendimendu bikaina ahalbidetzen du • Ingurune garbia mantendu daiteke
Balbula proportzional hidrauliko motak: zure bikote perfektua aurkitzea
Funtzioen arabera: Hiru Kategoria Nagusiak

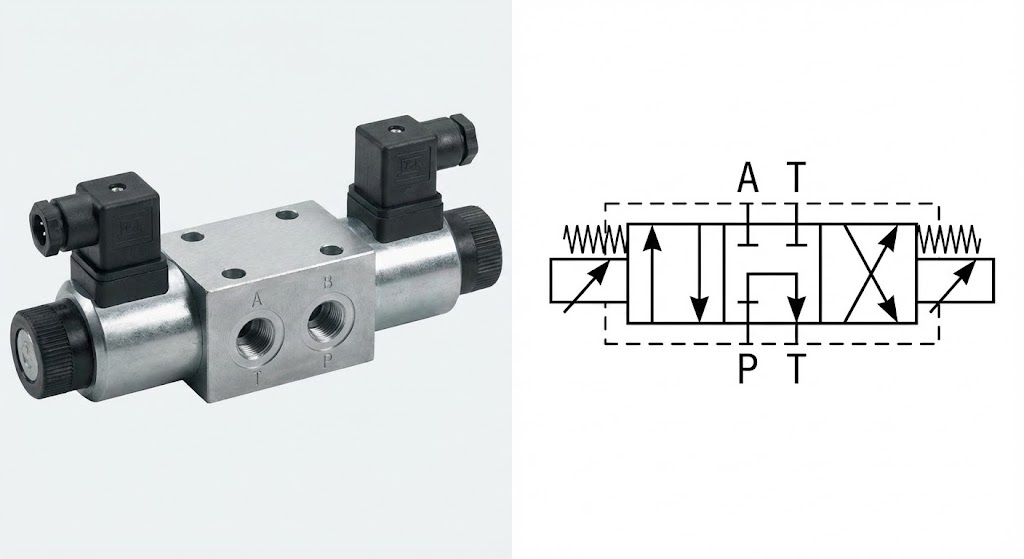

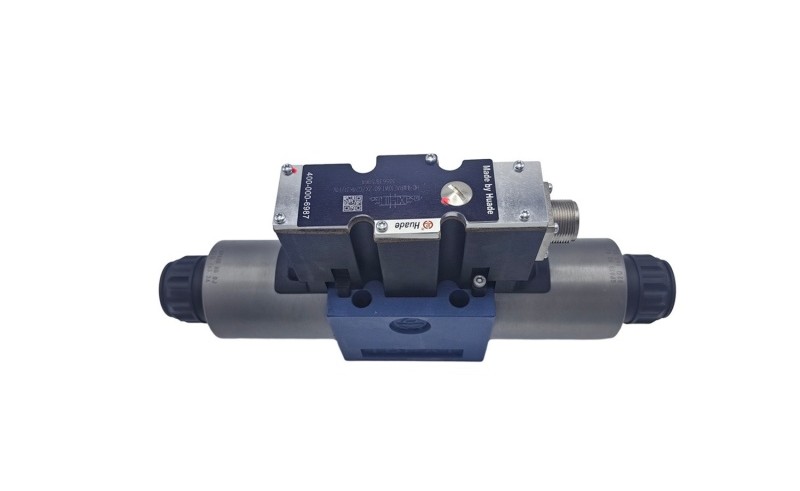

1. Norabidezko Kontrol Balbul proportzionalak
Zer egiten duten:Eragingailu hidraulikoen norabidea eta abiadura kontrolatzea
Pentsa ezazu:Trafiko kontrolatzaile adimenduna, trafikoa zuzentzeaz gain, abiadura mugak kontrolatzen dituena
Eredu arruntak:Bosch Rexroth 4WRA seriea, Parker D1FB seriea
Onena:Makina-erreminta, injekzio-moldeaketa, automatizazio orokorra

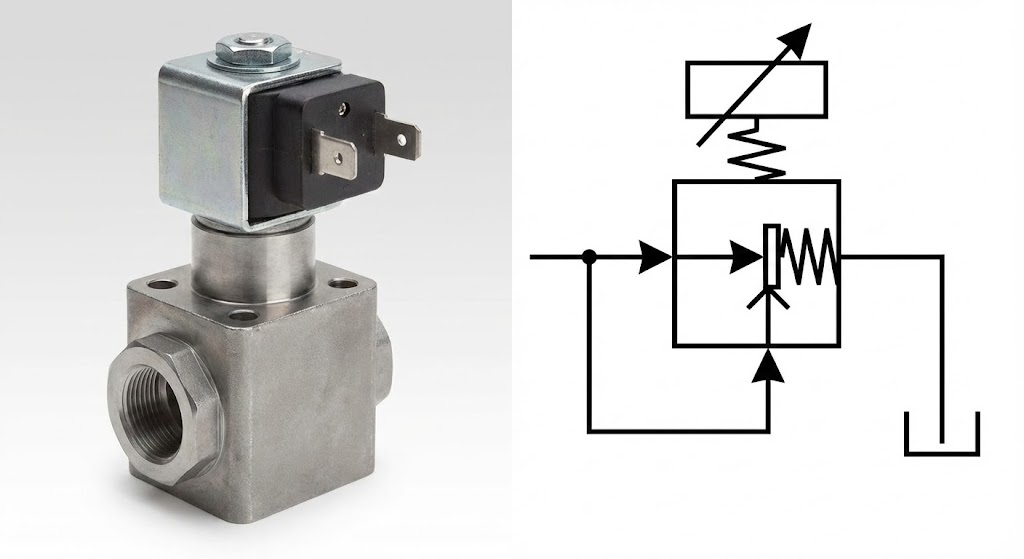

2. Presioa Kontrolatzeko Balbul proportzionalak
Zer egiten duten:Mantendu sistemaren presio zehatza fluxu-eskaerak kontuan hartu gabe
Pentsa ezazu:Uraren presioaren erregulatzaile adimenduna, dutxako presioa ezin hobea mantentzen du norbaitek ontzi-garbigailua pizten duenean ere
Motak:Presioa arintzeko, presioa murrizteko, presio-sekuentzia balbulak
Onena:Prentsa-eragiketak, estutze-sistemak, presio-probak

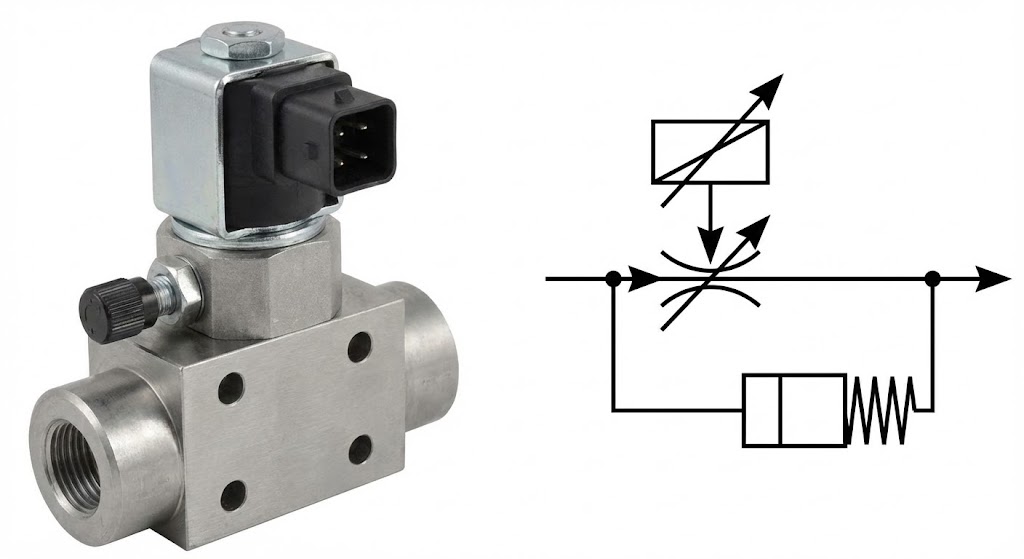

3. Emaria kontrolatzeko balbul proportzionalak
Zer egiten duten:Mantendu emari-abiadura zehatzak presio-aldaketen arabera
Pentsa ezazu:Fluxu hidraulikorako gurutzaldi kontrolatzeko sistema
Sarritan sartzen dira:Presio-konpentsadoreak kargaren araberako kontrolerako
Onena:Abiadura kontrola, eragiketa sinkronizatuak, neurketa aplikazioak
Eraikuntzaren arabera: Mekanika ulertzea

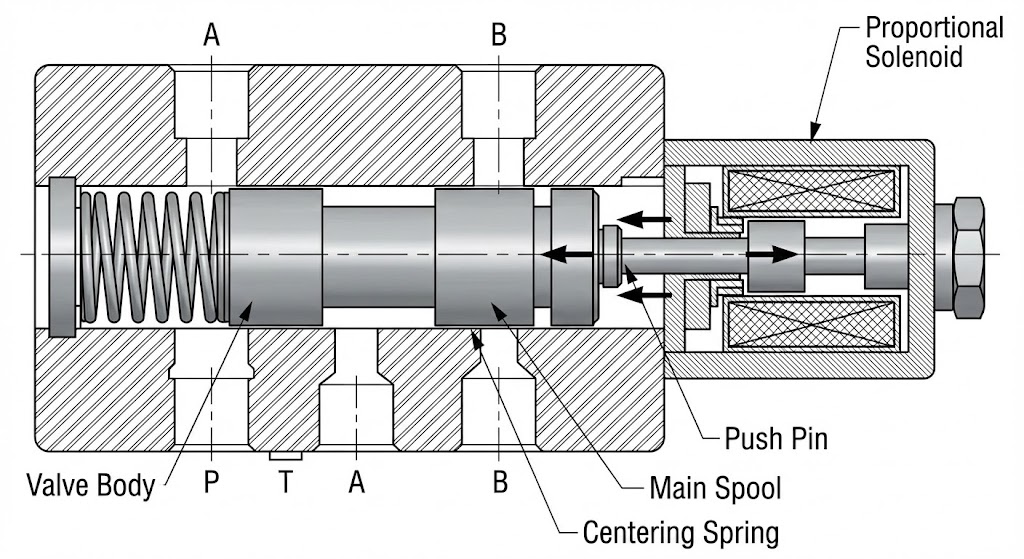

Ekintza zuzeneko balbula proportzionalak
• Elektroimanak zuzenean mugitzen du bobina nagusia
• Eraikuntza sinpleagoa, kostu txikiagoa
• Emari-tasak normalean 100 GPM arte
• 3.000 PSI arteko presioa
• Ezin hobea: Errendimendu behar moderatua duten tamaina ertaineko aplikazioetarako

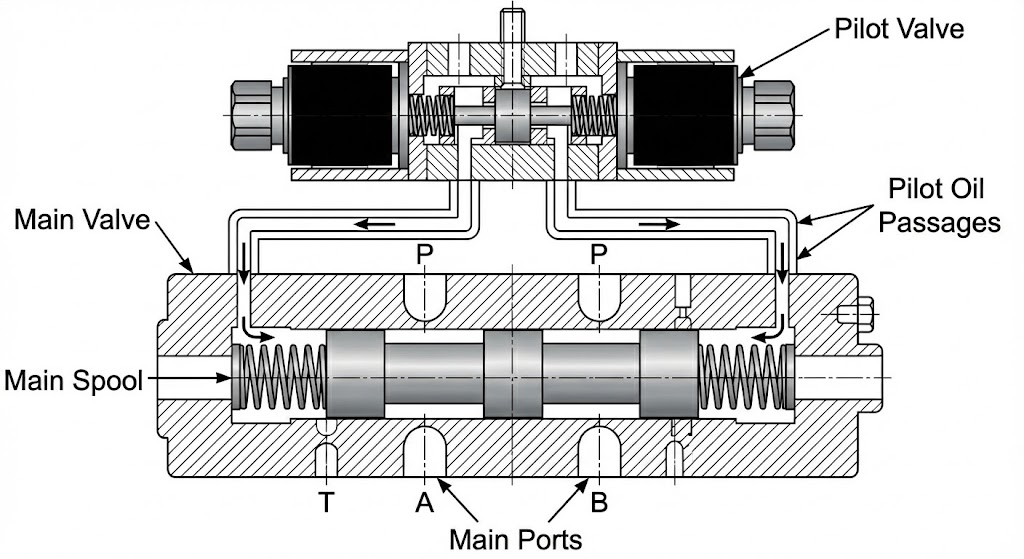

Balbula Proportzionalak Pilotuak
• Balbula pilotu txikiak balbula nagusiaren funtzionamendua kontrolatzen du
• Emari eta presio gaitasun handiagoak
• 500 GPM baino gehiagoko emaria
• 5.000+ PSI arteko presioa
• Ezin hobea: Sistema industrial handiak eta ekipo mugikorretarako
Garrantzitsuak diren errendimendu-ezaugarriak: murgiltze sakon teknikoa
Seinalearen eta Fluxuaren arteko erlazioa ulertzea
Balbula proportzionaleko errendimenduaren muina seinale elektrikoak irteera hidraulikora zenbat zehaztasunez bihurtzen dituenean datza. Hona hemen funtsezko zehaztapenek zer esan nahi duten:
Linealtasuna (±% 0,5 eta ±% 3)
Imajinatu paper grafikoan lerro zuzen bat marrazten. Linealtasunak zure balbularen benetako errendimendua lerro zuzen perfektu horretatik zenbateraino hurbiltzen den neurtzen du. Linealtasun hobeak kontrol aurreikusgarriagoa dakar.
Histeresia (±% 0,5-% ± 5%)
Honek irteerako aldea neurtzen du norabide ezberdinetatik puntu berdinera hurbiltzen zarenean. Pentsa ezazu bolante baten jolasa bezala; histeresi gutxiagok kontrol zehatzagoa dakar.
Errepikagarritasuna (% ± 0,1-% ± 2)
Nolako koherentziaz egiten du balbulak eragiketa bera? Hau saskibaloi jokalari bati jaurtiketa libreak egiteko eskatzea bezalakoa da - errepikagarritasun hobea errendimendu fidagarriagoa dakar.
Erantzun denbora (5-100 milisegundo)
Zein azkar erantzuten die balbulak seinale aldaketei? Aplikazio dinamikoetarako, erantzun azkarragoak sistemaren ezegonkortasuna saihesten du eta errendimendua hobetzen du.
Matematika magiaren atzean: fluxu-ekuazioak
Balbula proportzionalen fluxuaren oinarrizko ekuazioa hau da:
Q = Cd × A × √(2ΔP/ρ)
Non:
Q = Emaria
Cd = Deskarga-koefizientea
A = Balbula irekitzeko eremua (bobina posizioaren arabera kontrolatua)
ΔP = Presio-diferentzia balbulan zehar
ρ = fluido-dentsitatea
Ekuazio honek balbula proportzionalak zergatik diren hain eraginkorrak erakusten du: eremua (A) zehatz-mehatz kontrolatuz, fluxu-kontrol zehatza ematen dute presio-aldaerak kontuan hartu gabe.
Mundu errealeko arrakasta-istorioak: industriak eraldatzen dituzten aplikazioak
1. kasuaren azterketa: Injekzio-moldaketaren iraultza
Erronka:Automobilgintzako piezen fabrikatzaile batek plastikozko injekzio koherentearekin borrokan ari zen, eta % 20ko txatarra-tasak eta bezeroen kexak eragin zituen.
Irtenbidea:Moog D941 balbula proportzionalak ezartzea injekzio abiadura eta presioa kontrolatzeko.
Prozesua:
• Abiadura Fasea: Balbulak injekzio azkarra eta kontrolatua eskaintzen du moldearen %95 betetzeko
• Paketatze/Eutsi Fasea: Presioaren kontrol zehatzerako trantsiziorik gabekoa
• Berreskuratze fasea: torlojuaren biraketa kontrolatua hurrengo jaurtiketa prestatzeko
2. kasua: Ekipo mugikorren zehaztasuna
Erronka:Garabi-fabrikatzaile baten bezeroek kexatu egin ziren karga-mugimenduek segurtasun kezkak eta produktibitate-galerak eragiten dituztelako.
Irtenbidea:Danfoss PVG 48 balbula proportzionalak joystick elektronikoekin.
Eraldaketa:
• Aurretik: Balbula bitarren kontrolak abiarazte/geldialdi bortitzak eragin zituen
• Ondoren: Azelerazio/desazelerazio leuna bat datorren operadorearen sarrera
• Ezaugarri aurreratuak: Load-sensing energia-eraginkortasunerako, kontrol elektronikoa kokapen zehatzerako
3. kasua: altzairugintzaren zehaztasuna
Erronka:Altzairuzko ijezketa-fabrika batek presio-kontrol zehatza behar zuen produktuaren lodiera koherentea izateko (± 0,01 mm-ko tolerantzia).
Irtenbidea:ATOS DPZO presio proportzionaleko balbulak, feedback-kontrol integratua dutenak.
Berrikuntza:
• Denbora errealeko lodieraren neurketak balbula kontrolatzeko balio du
• Presioaren doikuntza automatikoak materialaren aldaerak konpentsatzen ditu
• Begizta itxiko kontrolak indar koherentea mantentzen du abiadura aldaketak izan arren
Balbula proportzional egokia aukeratzea: zure hautapen gida
1. urratsa: zehaztu zure sistemaren eskakizunak
Errendimendu-zehaztapenen zerrenda:
• Sistemaren gehieneko presioa: _____ PSI
• Beharrezko emaria: _____ GPM
• Funtzionamendu-tenperatura tartea: _____ eta _____ °F
• Erantzun denboraren baldintzak: _____ milisegundo
• Beharrezko zehaztasuna: ±_____ %
• Kontrol-seinale mota: Tentsioa / Korrontea / Digitala
2. urratsa: Aplikazioari buruzko gogoeta zehatzak
Fabrikazio/Industria aplikazioetarako:
• Kontuan hartu elektronika integratua duten balbulak (Bosch Rexroth 4WRA seriea)
• Eremu-buseko komunikazio-gaitasunak bilatu
• Errepikagarritasunari eta epe luzerako egonkortasunari lehentasuna ematea
Ekipo mugikorretarako:
• Aukeratu bibraziorako eta talketarako balio duten balbulak (Danfoss PVG seriea)
• Kontuan hartu ingurumena zigilatzeko baldintzak
• Bateriez funtzionatzen duten sistemen energia-kontsumoa ebaluatzea
Aplikazio aeroespazialerako/kritikoetarako:
• Hautatu feedback sistema erredundanteak dituzten balbulak
• Kontuan izan material bereziak muturreko tenperaturetarako
• Huts-moduaren ezaugarriak ebaluatzea
