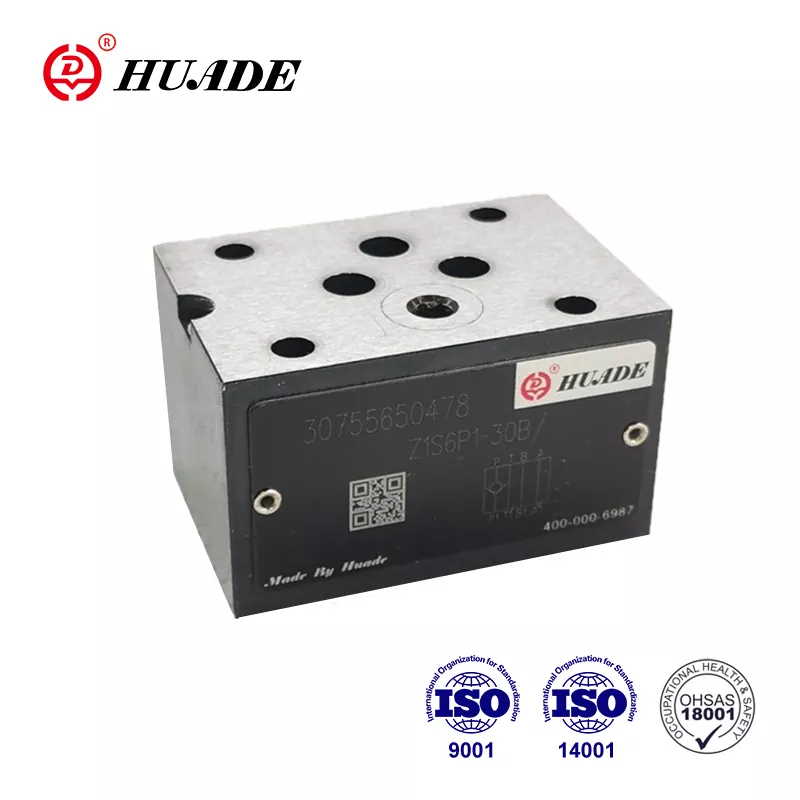

Check Balbula Ogitarteko plaka Z1S

Txinako transmisio hidraulikoaren eta kontrol teknologiaren fabrikatzaile nagusi gisa, Huadek Rexroth-en puntako teknologia sartu du. Huade® kontrol-balbulak Z1S guztiz ordezkatu dezake Rexroth-ek eskaintzen duen Z1S seriea. Errentagarria da. Huadek ISO9001, ISO14001 eta ISO45001 gainditu ditu. Huade® kartutxo-balbulak Z1S errendimendu fidagarria du. Txinako marka nazional zaharra da. Teknologian aurreratuagoa da eta lerro honetako antzeko produktuak baino iraunkorragoa da.

Check Valve Sandwich Platearen produktuaren parametroa Z1S

Produktuen Ezaugarri eta Z1S Check Balbula Sandwich Platearen aplikazioa

Ezaugarriak:

▶ Ogitarteko plaka balbula pilaketa bertikalean erabiltzeko

▶ 8 isolamendu funtzio ezberdin

Aplikazioa:

Z1S motako kontrol-balbula sandwich-plaka hau pilaketa bertikaleko instalaziorako erabiltzen da.

4.Z1S Check Valve Sandwich Platearen funtzioak, atala, ikurrak

Z1S balbula zuzeneko kontrol-balbula bat da, sandwich-plaken diseinuan. Norabide bakarrean ihesik gabeko ixteko erabiltzen da eta kontrako norabidean isurketa librea ahalbidetzen du. Balbula mota honek zigilu metaliko bat du poppet (3) eta karkasaren (1) artean. Z1S motako kontrol-balbulak bereziki egokiak dira 10,0 MPa-tik gorako funtzionamendu-presioak eta 4 m/s-tik gorako emari-abiadurak dituzten aplikazioetarako.

Check Valve Sandwich Platearen oharra Z1S

1. Fluidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.

2. Depositua itxita egon behar da eta aire-iragazkia instalatu behar da aire sarreran.

3. Azpiplakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez eskatu bereziki.

4. Balbula finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin-liburuan zerrendatutako parametroaren arabera.

5. Balbularekin lotutako gainazalaren zimurtasuna 0,8koa da.

6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
