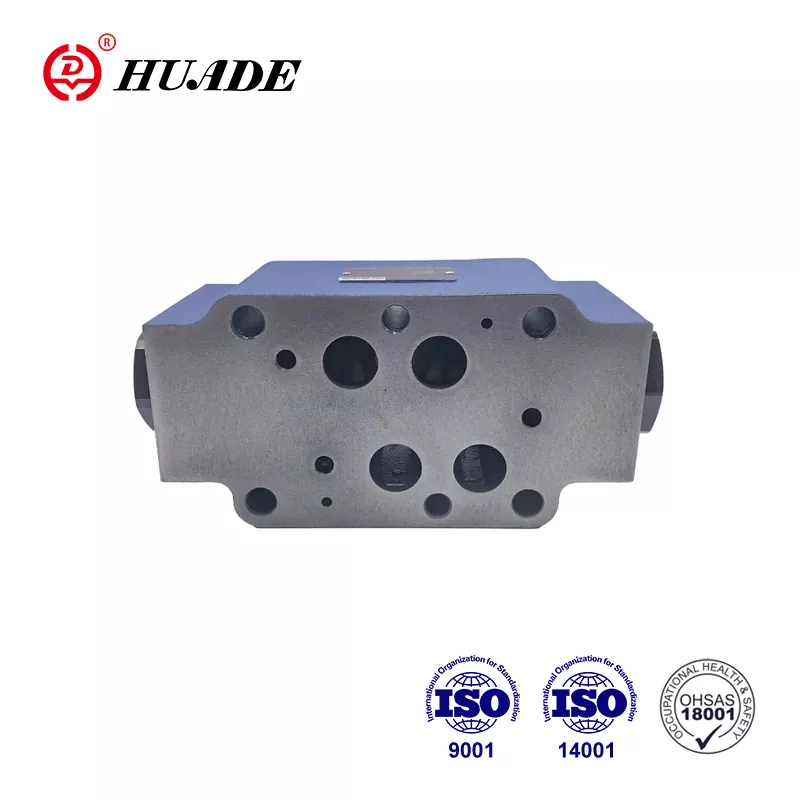

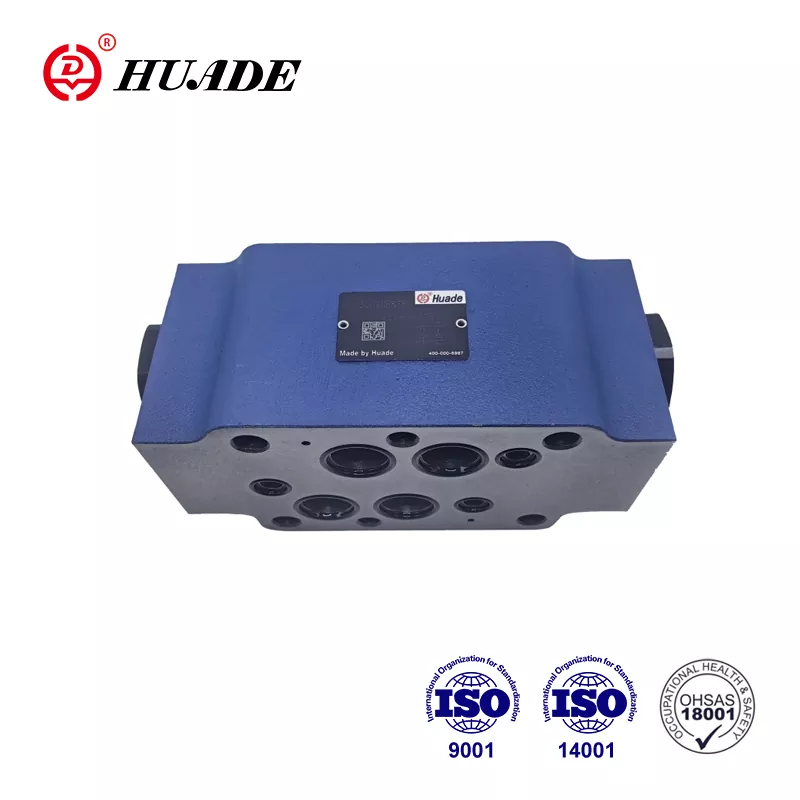

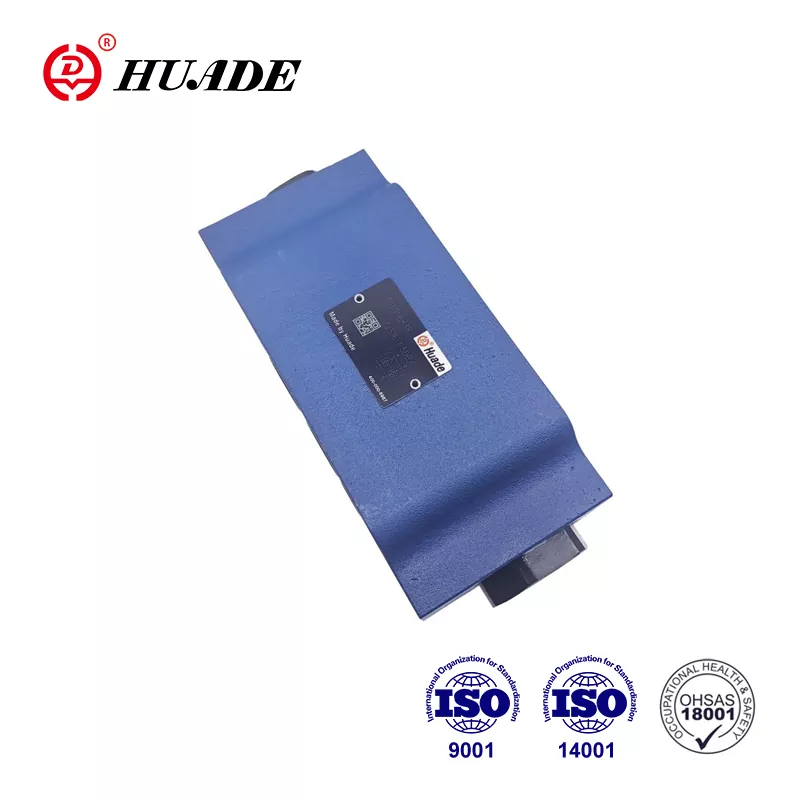

Kontrol-balbularen ogitarteko plaka Z2S 16

1979an Txinako eta Alemaniako gobernuen arteko lankidetza estrategiko baten bidez sortua, Huadek bi aldiz lankidetzan aritu zen Rexrothekin. Huade® kontrol balbula Z2S 16 Rexroth-en Z2S 16 ordezkatu dezake serie berean. Prezioa arrazoizkoagoa da. Fabrikak ikuskapen sistema ona du errendimendu egonkorra bermatzeko. Z2S 16 bakoitza kartoi estandarretan eta plastikozko ontzi iragazgaitzetan bilduko da fabrikatik irten aurretik. Huadek ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade® norabideko balbula hidraulikoak industria militarrean erabiltzen dira errendimendu fidagarriagatik. Txinako marka nazional zaharra da.

Check Valve Sandwich Platearen produktuaren parametroa Z2S 16

Z2S 16 produktuaren ezaugarria eta kontrol-balbularen ogitarteko plakaren aplikazioa

Ezaugarriak:

▶ Pilatze bertikaleko multzoetan erabiltzeko

▶ Zerbitzu-ataka bat edo bi ihesik gabe ixteko

▶ Portatzeko eredua Din 24 340 A formara, ISO4401 eta CETOP - RP 121H

Aplikazioa:

Check Valve Z2S hau pilaketa bertikaleko instalaziorako erabiltzen da. Beharrezkoa den isuririk gabe funtzionatzen duten olio-portu bat edo bi zigilatu ditzake.

Z2S 16 Check Balbula Sandwich Platearen funtzioak, atala, ikurrak

Z2S 16 motako kontrol balbula pilotua ogitarteko plakaren diseinua da. Zerbitzu-ataka bat edo bi ihesik gabe ixteko erabiltzen da, baita denbora luzez ere. Fluxu askea A1etik A2ra edo B1etik B2ra gertatzen da. A1 B1 emaria kontrako noranzkoa blokeatuta dago. Fluidoa A1-tik A2-ra pasatzen denean, bobina presioa egiten da eta eskuinera bultzatzen da, eta horrela bola-pope-balbula irekitzen da, eta, ondoren, bolatxoa irekitzen du. Balbularen itxiera zuzena bermatzeko, norabide-balbularen A2 B2 zerbitzu-atalak deposituari posizio neutroan konektatu behar dira.

Z2S-ren ikurra

Z2S-ren zirkuitu-adibide tipikoa
