Inoiz zabor-kamioi bat funtzionatzen ikusi nuen eta galdetu nuen:"Nola daki edukiontzia lehenik altxatzen eta gero primeran bota behar dela?"Edo agian lantegiko robotak sekuentzia eta pentsamendu perfektuan lanean ikusi dituzu,"Zerk egiten ditu hain koordinatuak?"
Erantzunak harrituko zaitu - sarritan presio-sekuentzia balbula izeneko gailu sinple baina bikain bat da. Eta gida honen amaieran, zehatz-mehatz ulertuko duzu nola mantentzen duten "garun mekaniko" hauek gure mundua ondo funtzionatzen.

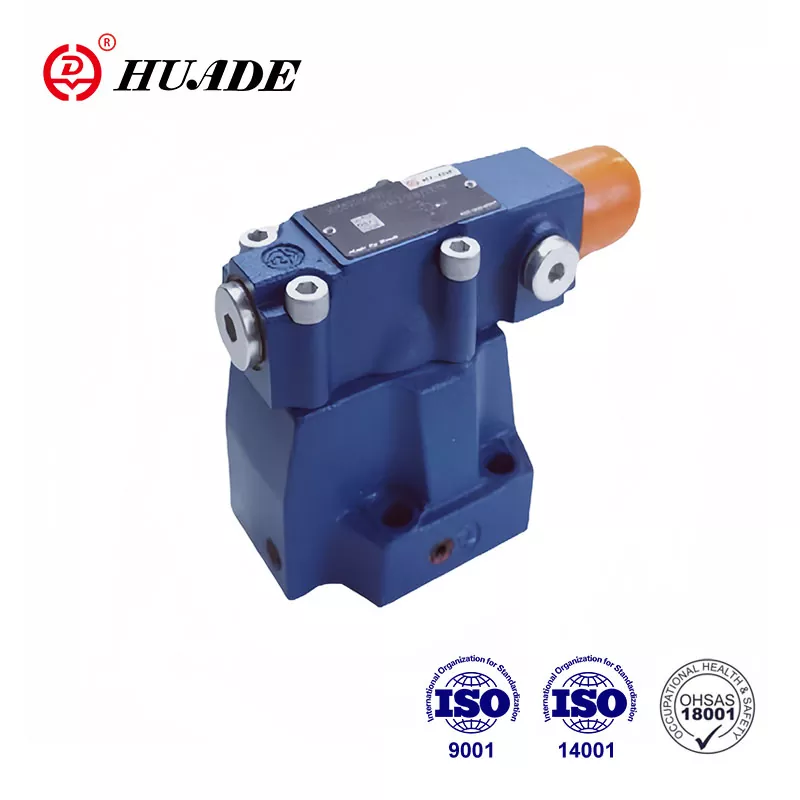

Zer da Presio-Sekuentzia Balbula? (Erantzun sinplea)
Presio-sekuentziaren balbula bat (partepresioa kontrolatzeko balbulasistemak) a bezalakoa dasistema hidraulikoetarako semaforo adimenduna. Semaforo batek autoak noiz joan daitezkeen kontrolatzen duen bezala, balbula honek kontrolatzen du makina baten zati desberdinak lanean noiz has daitezkeen.
Hona hemen ideia nagusia:Itxita egoten da (argi gorria) presioa maila zehatz batera igo arte, gero irekitzen da (argi berdea) fluido hidraulikoa hurrengo osagaira isurtzeko. Honek sekuentziazio automatikoa sortzen du ordenagailurik edo kontrol elektrikorik beharrik gabe.
Adibide azkarra:
Pentsa kakahuete-gurin ogitarteko bat egitea:
1. urratsa:Prestatu ogia (lehen ekintza)
Itxaron:Ziurtatu ogia behar bezala kokatuta dagoela
2. urratsa:Gehitu kakahuete-gurina (bigarren mailako ekintza)
Presio-sekuentzia-balbulak gauza bera egiten du makinekin: 1. urratsa guztiz amaitu dela ziurtatzen du 2. urratsa hasi baino lehen.
Zergatik zure makinek Presio-sekuentzia-balbulak behar dituzte
Zergatik ezin dugun guztia aldi berean gertatzen utzi? Hona hemen zergatik garrantzitsua den sekuentziazio egokiak:
Sekuentzia kontrolatu gabe, kaosa izango zenuke. Imajinatu zure autoaren transmisioa engranajeak aldatzen saiatuko balitz motorra oraindik martxan zegoen bitartean, edo 3D inprimagailu bat ohea berotu aurretik inprimatzen hasi bazen. Horixe da sistema hidraulikoetan sekuentziazio egokirik gabe gertatzen dena.
Negozioaren kasua (Zergatik ingeniariek maite dituzte):
Zero elektrizitate behar- Elektronika huts egiten duten ingurune lehergarrietan lan egiten du
Balen aurkako fidagarritasuna- Pieza gutxiagok hutsegite gutxiago esan nahi du (ohiko bizitza: 10 urte baino gehiago)
Kostuen aurreztea- $ 5.000 PLC sistemak ordezkatu ditzake $ 200 balbula batekin
Mantentze soiltasuna- Teknikari gehienek oinarrizko tresnekin arta ditzakete
Benetako galdera:Nahiago al zenuke programa informatiko batean edo gailu mekaniko soil batean fidatu presio handiko ingurune zikin batean? Esperientziadun ingeniari gehienek mekanika aukeratzen dute aldi bakoitzean.
Nola funtzionatzen du presio-sekuentzia-balbulak?
Funtzionamenduaren printzipioa oso erraza da:
Oinarrizko Prozesua:
Lehen ekintza hasten da- Lehenengo zilindroa edo motorra lanean hasten da
Presioa sortzen da- Lehenengo ekintza amaitutakoan, fluidoak higitzeari uzten dio eta presioa igotzen da
Balbula irekitzen da- Presioa ezarri puntura iristen denean (400 PSI bezala), sekuentzia-balbula irekitzen da
Bigarren mailako ekintza hasten da- Fluidoak bigarren zilindro edo motorra isurtzen ditu
Pentsa ezazu ibai bateko presa bat bezala. Presak (sekuentzia-balbulak) ura eusten dio, uraren maila (presioa) nahikoa altua izan arte. Ondoren, ateak irekitzen ditu ura ibaian behera uzteko.
Gako atalak (barruan dagoena):
Balbula gorputza- Etxebizitza nagusia (etxe bat bezala)
Udaberria- "Abiarazte-presioa" ezartzen du (atearen sarraila bezala)
Doikuntza torlojua- Zure presio-marka (termostato bat bezala)
Kanpoko hustubidea- Irakurketak zehatzak mantentzen ditu (presioa arintzeko zulo bat bezala)
Aholku baterako:Kanpoko hustubidea funtsezkoa da - hori gabe, atzera-presioak balbula engainatu dezake une okerrean irekitzeko. Zehaztu beti kanpoko hustubidea zure sistemaren diseinuan.
Sekuentzia hidraulikoaren balbula motak: zein behar duzu?
Nahastuta zaude zein mota aukeratu? Hona hemen akats garestietatik salbatuko zaituen matxura.
[Konparatu besteekinpresioa kontrolatzeko balbula motak]
1. Ekintza zuzeneko sekuentzia hidrauliko balbulak
Pentsa ezazu:Malgukidun ate soil bat
Erantzun denbora:Tximista azkarra (2-10 milisegundo)
Presio-tartea:Gehienez 5.000 PSI normalean
Kostua:Aurrekontua ($50-$300)
Onena:Ekipo mugikor txikiak, ziklo azkarreko aplikazioak
Alde txarra:Presio handietan "jauzitsua" izan daiteke
2. Presio-sekuentzia-balbulak pilotu-eragileak
Pentsa ezazu:Bi etapako sistema sofistikatua
Erantzun denbora:Astiroagoa baina egonkorra (≈100 milisegundo)
Presio-tartea:Gehienez 10.000 PSI
Kostua:Inbertsio handiagoa ($200-$1.500)
Onena:Prentsa industrial handiak, doitasunezko fabrikazioa
Abantaila:Harkaitz solidoaren egonkortasuna baldintza ezberdinetan
Zein aukeratu behar duzu?Abiadura eta sinpletasuna behar badituzu, joan zuzeneko antzezpena. Zehaztasuna behar baduzu eta fluxu handiak maneiatzen badituzu, pilotu-eragilea da zure erantzuna.
Presio-sekuentzia balbula aplikazioak: non aurkituko dituzu lanean
Balbula hauek benetan non funtzionatzen duten jakin al duzu? Nonahi daude; ziurrenik egunero topatuko dituzu hori jakin gabe.
Fabrikazio eta ekipamendu industriala
CNC mekanizazio zentroak:Besarkatu pieza → mozten hasi → erremintak erretiratu
Injekzio-moldeaketa:Itxi moldea → plastikoa injektatu → zatia kanporatu
Prentsa hidraulikoak:Jarri materiala → aplikatu presioa → askatu eta kanporatu
Makineria Mugikorreko Aplikazioak
Zabor-kamioiak:Altxatu edukiontzia → bota eta bota → posiziora itzuli
Eraikuntzako ekipoak:Inplementatu abiarazleak → altxatu karga → erretiratu boom
Nekazaritzako makineria:Altxatu tresna → engantxatu PTO → martxan jarri
Sistema Espezializatuak
Zilindro teleskopikoaren kontrola:Luzatu atalak sekuentzia egokian funtzionatzeko
Etapa anitzeko sistema hidraulikoak:Eragingailu anitz koordinatzea kontrol elektronikorik gabe
Eredua?Ekipo hidraulikoak gauzak ordena ezin hobean egiten ikusten dituzun bakoitzean, litekeena da ikuskizuna orkestratzen duen sekuentzia-balbula bat egotea.
Zertan desberdina da Presio-sekuentzia-balbula beste balbula batzuekin?
Erraza da presio-sekuentzia balbulak antzeko beste balbula batzuekin nahastea. Hona hemen nola bereizten.
[Lortu informazio gehiagoerliebe-balbularen funtzioak]
Sekuentzia-balbula vs. Erliebe-balbula
| Ezaugarri | Sekuentzia-balbula | Erliebe Balbula |
|---|---|---|
| Helburua | Eragiketen ordena kontrolatzen du | Presio handietatik babesten du sistema |
| Egoera lehenetsia | Itxita | Itxita |
| Irekitzen denean | Ezarritako presioarekin hurrengo ekintza hasteko | Presioa handiegia denean bakarrik |
| Likidoa nora doan | Hurrengo eragingailura | Itzuli tankera |
Sekuentzia-balbula vs balbula murriztea
| Ezaugarri | Sekuentzia-balbula | Balbula murriztea |
|---|---|---|
| Egoera lehenetsia | Normalean itxita | Normalean irekita |
| Zer kontrolatzen duen | Sarrerako presioa | Irteera-presioa |
| Helburua | Hasi hurrengo eragiketa | Mugatu beherako presioa |
Sekuentzia Hidraulikoaren Balbularen Hautaketa Gida: Eskuratu lehen aldiz
Zein balbula funtzionatuko duen asmatzeaz nekatuta? Hona hemen urratsez urrats hautatze prozesua:
1. urratsa: ezagutu zure sistemaren eskakizunak
Sistemaren gehieneko presioa:Balbulak zure presio handienaren % 25 baino gehiago kudeatu behar du
Bigarren mailako zirkuituaren emaria:Kalkulatu behar den GPM (balbulak % 20 gehiago kudeatu behar du)
Beharrezko zehaztasuna:±50 PSI erabilera orokorrerako, ±10 PSI doitasun lanetarako
Erantzun denbora behar da:Azkar (<50 ms) edo egonkorra (>100 ms)
2. urratsa: ingurumen-errealitatearen egiaztapena
Egin galdera hauek zeure buruari:
Zein da tenperatura tartea? (Zigilu estandarrak -10 °F eta +200 °F)
Zenbat zikin dago ingurumena? (Kontuan izan kutsaduraren erresistentzia)
Zein fluido hidrauliko mota? (Petrolioa, sintetikoa, oinarri biologikoa?)
Giro lehergarriren bat kezka? (Ziurtagiri bereziak eska ditzake)
3. urratsa: Kalkulatu zure balbularen tamaina
Fluxu-ahalmenaren formula sinplea:
Beharrezko Cv = Emaria (GPM) ÷ √ (Presio-jaitsiera balbulan zehar)
Adibidea:20 GPM bigarren mailako fluxua 100 PSI eskuragarri dagoen presio-jaitsierarekin Cv = 20 ÷ √100 = 2.0
Aholku baterako:Tamainatu beti zure balbula kalkulatutakoa baino % 20-30 handiagoa ahalmenean funtzionatzea ekiditeko.
Presio-sekuentzia balbulak instalatzeko aholkuak: saihestu akats garestiak
Instalatzeko prest baina gaizki egiteagatik kezkatuta zaude? Jarraitu eremuan probatutako jarraibide hauek:
Konfigurazio-parametro kritikoak
Ezarri presioaren kalkulua:Lehen mailako karga + 50-100 PSI segurtasun-marjina
Erliebe balbularen koordinazioa:Ezarri erliebe-balbula 150-200 PSI sekuentzia-balbularen gainetik
Kanpoko hustubidearen konexioa:Konektatu beti tankera (inoiz ez konektatu ataka hau!)
Muntatzeko orientazioa:Jarraitu fabrikatzailearen zehaztapenak (normalean edozein posizio egokia)
Funtzionatzen duen instalazio-sekuentzia
Instalazio aurreko egiaztapena:Egiaztatu ataka eta konexio guztiak
Muntatu balbula:Erabili momentu egokiak (normalean, 15-25 ft-lb-ko osagarrietarako)
Ezarri hasierako presioa:Hasi baxua, egokitu gorantz probak zehar
Proba zikloa:Exekutatu hainbat ziklo oso azken doikuntza baino lehen
Doinua:Egokitu presioa errendimendu optimorako
Hasiberrien ohiko akatsa:Hasieran presioa altuegia ezartzea. Hasi beti behean eta lan egin; errazagoa da presioa handitzea kaltetutako ekipoak konpontzea baino.
Sekuentzia-balbularen arazoen konponketa: konpondu arazoak azkar
Sistema ez da behar bezala sekuentziatzen? Hona hemen zure diagnostiko bide-orria:
1. arazoa: Bigarren mailako ekintza ez da hasiko
Sintomak:Zilindro primarioak ibilaldia osatzen du, baina sekundarioa ez da inoiz aktibatzen
Diagnostiko azkarra:Egiaztatu sistemaren presio-neurgailua lehen mailako trazua amaitzean
Irtenbideak (aukeraren arabera):
Beheko sekuentzia balbula ezarri presioa
Garbitu blokeatutako drainatze-lerroa
Ordeztu malgukia ahula edo hautsita
Egiaztatu erliebe balbula ez dela goizegi irekitzen
2. arazoa: Bigarren mailako aktibazio goiztiarra
Sintomak:Bi ekintzak aldi berean gertatzen saiatzen dira
Erroko kausak:Ezarri presioa baxuegia EDO ustekabeko presio-puntak
Konpondu estrategia:Handitu ezarri presioa 25 PSI gehikuntzak sekuentziazio egokia lortu arte
3. arazoa: Eragiketa irregularra edo zaratatsua
Entzungo/ikusiko duzuna:Txaketa, dardara, txirrindularitza koherentea
Ohiko susmagarriak:Kutsatutako fluidoa, sistemako airea, barruko osagai gastatuak
Ekintza plana:
Egiaztatu fluidoen garbitasuna (ISO 18/16/13 edo hobea izan behar du)
Bozkatu airea puntu altu guztietatik
Arazoak jarraitzen badu, berreraiki edo ordeztu balbula
Larrialdietarako diagnostikorako aholkua:Produkzio-denbora galtzen ari bazara, saihestu aldi baterako sekuentzia-balbula eta eskuz funtzionatu piezak eskatzerakoan.
Presio-sekuentzia balbulen mantentze-lanak: maximizatu zure inbertsioa
Ustekabeko geldialdi-denbora saihestu nahi duzu? Mantentze-estrategia hauek zure balbulak martxan mantenduko dituzte hamarkadetan:
90 eguneko ikuskapen errutina
Ikusizko egiaztapena:Bilatu kanpoko ihesak, korrosioa, osagarri solteak
Presioaren egiaztapena:Egiaztatu ezarritako presioa ez dela desbideratu (±25 PSI tolerantzia)
Fluidoen analisia:Egiaztatu kutsadura-mailak eta fluidoen egoera
Zikloen zenbaketa:Jarraitu eragiketak mantentze aurreikusteko programaziorako
Urteko Mantentze-lanak
Sistema osoa garbitzea:Ordeztu iragazkiak eta fluido hidraulikoa
Balbularen kalibrazioa:Berrezarri presioak jatorrizko zehaztapenetara
Zigiluaren ikuskapena:Egiaztatu higadurarik gabe huts egin baino lehen
Errendimendu-probak:Egiaztatu erantzun denborak eta presioaren zehaztasuna
Mantentze aurrekontuaren errealitatea:Urteko 200 $ prebentziorako mantentze-lanetan gastatzeak 2.000 $ baino gehiago aurrezten ditu larrialdiko konponketetan eta produkzio galduetan.
Mantentze-aholku adimenduna:Mantendu ordezko balbula bat konfiguratuta eta prest. Arazoak sortzen direnean, aldatu balbulak eta berreraiki huts egin duen unitatea lineaz kanpo - geldialdi minimoa, produktibitate maximoa.
Sekuentzia Balbula Teknologiaren Joera: Zer Datorren Hurrengoa
Sekuentzia-balbulak zaharkituta geratuko ote diren galdetzen al duzu? Hona hemen sektoreko barrukoek dakitena:
Smart Sequence Balbula Integrazioa
IoT sentsoreak:Jarraitu zikloak, tenperatura eta presio-noraeza
Analitika prediktiboa:AI 30-60 egun lehenago hutsegiteak aurreikusten ditu
Urruneko diagnostikoa:Egiaztatu balbularen osasuna zure telefonotik
Kostuen errealitatea:Balbula adimendunek 2-3 aldiz gehiago kostatzen dute, baina mantentze-kostuak % 40 murriztu ditzakete
Material aurreratuak eta diseinua
Nano-estaldura teknologia:Zigiluaren bizitza % 300-500 luzatzen du
Balbula gorputz konposatuak:Pisu arinagoa, korrosioarekiko erresistentzia hobea
Marruskadura baxuko barneak:Energia-galerak % 15-25 murrizten ditu
Elektronikoa vs Mekanikoa Eztabaida
Kontrol elektronikoaren abantailak:Infinituki programagarria, zehatza, datuetan aberatsa
Balbula mekanikoen abantailak:Ez da programaziorik behar, energiarik gabe funtzionatzen du, arazoak konpontzeko errazagoa
Industriaren errealitatea:Elektronikak aurrera egin ahala ere, sekuentzia-balbula mekanikoek merkatu kuota handia mantentzen dute:
Kostuarekiko sentikorrak diren aplikazioak
Ingurune arriskutsuak
Energia fidagarririk gabeko urruneko kokapenak
Elektronikak behar ez duen konplexutasuna gehitzen duten sistema sinpleak
Beheko lerroa:Presio-sekuentziaren balbulak ez doaz inora; adimentsuak izateko eboluzionatzen ari dira, mekanikoki fidagarriak izaten jarraitzen duten bitartean.
Zure hurrengo urratsak: Ezagutza hau martxan jartzea
Prest zaude presio-sekuentzia balbula bat zehazteko, instalatzeko edo arazoak konpontzeko? Hona hemen zure ekintza plana:
Sistema diseinatzaileentzat:
Kalkulatu zure eskakizunakemandako tamaina-formulak erabiliz
Aukeratu balbula motaabiadura vs zehaztasun beharretan oinarrituta
Zehaztu kanpoko hustubidea- Ez utzi kontratistak hau merke
Egokitzapenerako sarbidearen plana- teknikariek eskertuko dizute gero
Mantentze-taldeentzat:
Hasi 90 eguneko ikuskapen errutina horiberehala
Biltegiratu ordezko pieza arruntak(malgukiak, zigiluak, doikuntza-torlojuak)
Dokumentatu egungo multzoko presioaknoraezean joan baino lehen
Tren-operadoreakabisu goiztiarreko seinaleak ezagutzeko
Arazoak konpontzeko:
Egiaztatu beti oinarriak lehenik- presioa, fluidoen maila, iragazkien egoera
Presio-neurgailu bat eskura edukidiagnostiko azkarrak egiteko
Gogoratu kanpoko hustuketa araua- sekuentzia-balbulen arazoen %60 konpontzen du
Zure aplikazio zehatzari buruzko galderak?Balbula-fabrikatzaile gehienek doako aplikazioen ingeniaritza-laguntza eskaintzen dute - aprobetxatu beren esperientzia.
Azken pentsamendua:Sekuentzia balbula onena behar bezala hautatuta, behar bezala instalatuta eta aldian-aldian mantentzen dena da. Oinarri hauek menperatu eta inoiz ez duzu sekuentziazio-arazo misteriotsurik izango.
