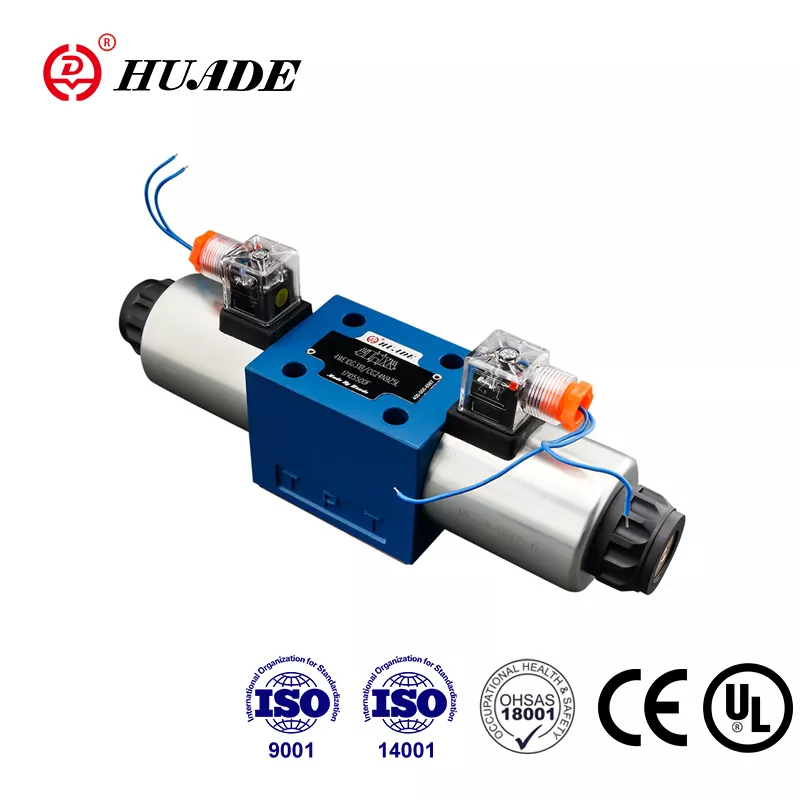

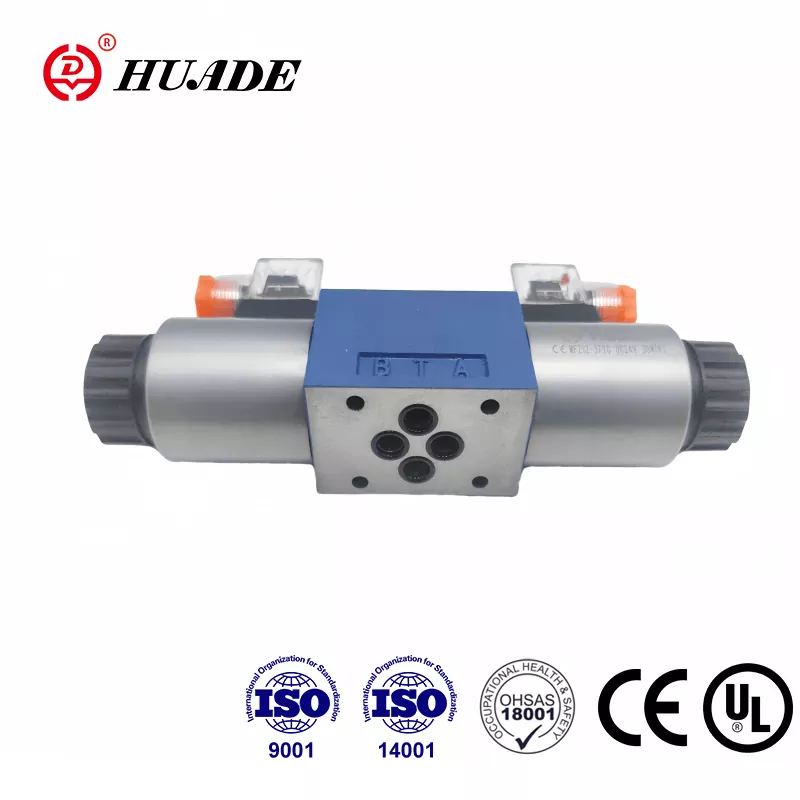

Beijing Huade Hydraulic 1979an sortu zen, gaur egun balbula eta ekipo hidraulikoen diseinuan, fabrikazioan eta zerbitzuetan espezializatutako estatuko enpresa talde handi batean garatu da. Huade® 4WE 10 D motako bobina norabideko balbula Rexroth-ek eskaintzen duen modelo beraren alternatiba merkea da. Solenoide norabideko balbula serieak CE eta UL ziurtagiriak gainditu ditu. Balbulak kartoi estandarretan bilduko dira, faltsutzearen aurkako etiketak dituztenak. Lantegiak kalitatearen kudeaketaren, ingurumenaren kudeaketaren eta laneko segurtasunaren eta osasunaren kudeaketaren sistemaren ziurtagiriak gainditu ditu. Huade® norabideko balbula hidraulikoak oso erabiliak dira itsas zuzendaritzako engranaje sistema hidraulikoetan, garabi birako sisteman eta helizearen sistema hidrauliko erregulagarrian, Huade-k itsas industrian bezero talde handi bat du.
|
Presio operatiboa gehienez. |
Portuak A.B.P (MPa) |
31,5era |
|
T atakak (MPa) |
16 |
|
|
Emaria gehienez (L/min) |
120 |
|
|
Zeharkako sekzioa (aldaketa-posizioa 0): |
Q sinboloarekin azalera nominalaren %6 inguru |
|
|
Presiozko fluidoa |
Olio mineralak (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|
|
Biskositate-tartea (mm2/s) |
2,8~500 |
|
|
Pisua (kg) |
Solenoide 1 duen balbula |
5.1 (DC), 4.3 (AC) |
|
2 solenoide dituen balbula |
6.7 (DC), 5.1 (AC) |
|
Ezaugarriak:
▶ Solenoide zuzeneko bobina norabideko balbula bertsio estandar gisa
▶ Pin hezea DC edo AC solenoideak bobina aldagarriekin
▶ Eskema perfektua
▶ Bobinak ordeztu daitezke presio estankoen ganbera ireki gabe
▶ Konexio elektriko zentralak edo indibidualak aukeratzea
▶ Eskuz aldatzea aukerakoa
▶ Bizitza luzea
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
4WE 10 D solenoideak funtzionatzen duen norabideko bobina balbula da. Fluido baten hasiera, geldialdia eta norabidea kontrolatzen ditu.
Norabide-balbulek, funtsean, karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulera-malguki bat edo bi (4) osatzen dituzte. Atsedenaldian, kontrol-bobina (3) erdiko edo hasierako posizioan eusten da itzulera-malgukien bidez (4)(bulkada-bobinen kasuan izan ezik). Kontrol-bobina (3) pin hezeko solenoideek (2) funtzionatzen dute. Solenoidearen (2) indarrak kontrol-bobinan (3) eragiten du eta bere atseden-posiziotik nahi den amaiera-posiziora mugitzen du. Honek P-tik A-ra eta B-ra edo P-ra B-ra eta A-ra doan fluxua ahalbidetzen du.
Solenoidea desaktibatzean (2) kontrol-bobina (3) hasierako posiziora itzultzen da itzulera-malgukiaren bidez (4).
Aukerako eskuz gainditzeko (5) kontrol-bobina (3) mugitzeko aukera ematen du solenoideak dinamizatu gabe.
WE 10 30B seriearen egitura-diagrama
1. Fluidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.
2. Depositua itxita egon behar da eta aire-iragazkia instalatu behar da aire sarreran
3. Azpiplakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez eskatu bereziki.
4. Balbula finkatzeko torlojuak lagin-liburuan zerrendatutako parametroaren arabera hautatu eta erabili behar dira
5. Balbularekin lotutako gainazalaren zimurtasuna 0,8koa da.
6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
