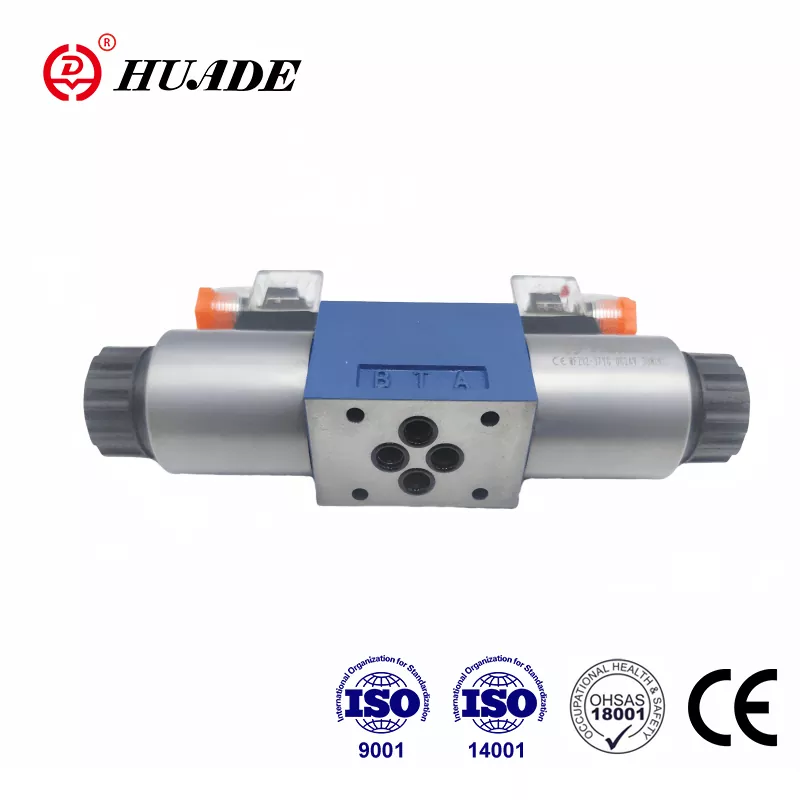

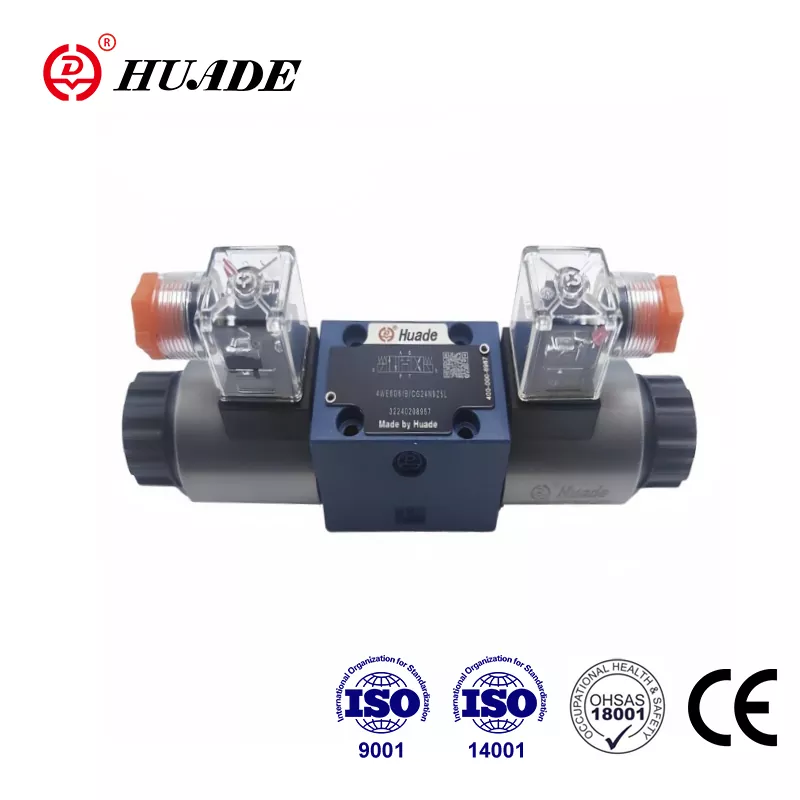

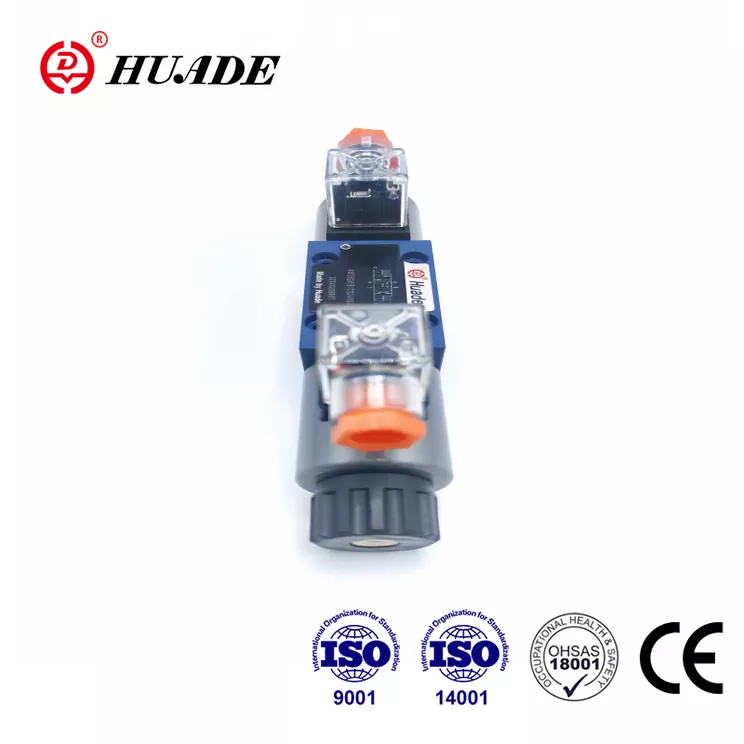

1979tik bi aldiz Rexroth-ekin lankidetzan, Huadek Rexroth-en puntako teknologia sartu du. Huade marka WE 5 norabideko bobina balbula Rexroth-ek eskaintzen duen modelo beraren alternatiba merkea da. Huade-k AEB, Japonia, Alemania eta Suitzatik inportatutako 750 pieza baino gehiago ekoizten ditu. Huade-k kalitatean estres handia jartzen du norabide-balbula bakoitzak errendimendu handiagoa duela ziurtatzeko. Solenoide norabideko balbula serieak CE ziurtagiria gainditu du. I+G eta ekoizpena kudeatzeko sistemak ISO9001, ISO14001 eta ISO45001 betetzen ditu. Huade markako balbula hidraulikoak oso erabiliak dira industria militarrean eta Txinan beste esparru batzuetan, errendimendu egonkorra dela eta.
|
Datu hidraulikoak |
|||
|
Fluido hidraulikoa |
olio mineralak edo fosfato ester |
||
|
Fluidoen tenperatura tartea |
-30~+80 |
||
|
Biskositate-tartea (mm2/s) |
2,8tik 500era |
||
|
Eragiketa-presioa, gehienez. (㎫) |
A,B,P portua |
Portua T |
|
|
25 arte |
6 arte |
||
|
Emari-eremua (aldaketa-posizioa 0): |
W sinboloarekin |
Q sinboloarekin |
|
|
gutxi gorabehera. Sekzio nominalaren %3 |
ebakidura nominalaren %6 inguru |
||
|
Pisua (kg) |
balbula |
G115/01 azpiplaka |
G96/01 azpiplaka |
|
gutxi gorabehera.1.4 |
gutxi gorabehera 0,7 |
gutxi gorabehera 0,5 |
|
|
Datu elektrikoak |
|||
|
AC tentsioa (V) |
110， 220，50Hz-n |
||
|
DC tentsioa (V) |
12、 24、 110 |
||
|
Tentsio mota |
AC |
DC |
|
|
Potentzia-eskakizuna (W) |
26 |
||
|
Euste-potentzia (VA) |
- |
46 |
|
|
Pizte potentzia (VA) |
- |
130 |
|
|
Betebehar-zikloa |
jarraitu |
||
|
Pizteko denbora (ms) |
40 |
25 |
|
|
Desaktibatu denbora (ms) |
30 |
20 |
|
|
Ingurumenaren tenperatura (℃) |
+50 |
||
|
Bobinaren tenperatura (℃) |
+150 |
||
|
Aldaketa-maiztasun-zikloak (ziklo/h) |
15000 |
7200 |
|
|
Babes mota DIN 40 050 |
IP65 |
||
Ezaugarriak:
▶ Solenoide zuzeneko bobina-balbula
▶ Pin bustia DC edo AC solenoideak
▶ Azpiplaka konexioa
Aplikazioa:
WE5 motako norabide-balbulak solenoideen funtzionamendu-balbulak dira. Fluido baten hasiera, geldialdia eta norabidea kontrolatzen dituzte. Balbula hau oso erabilia da hainbat sistema hidraulikotan eta hainbat presio balbulatako balbula pilotuetan.
Norabide-balbula hauek, funtsean, karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulera-malguki bat edo bi (4) dira.
Kontrol-bobina (3) itzulera-malgukiaren bidez eusten da (4) erdialdean edo hasierako posizioan (blokatutako bobinetan izan ezik). Kontrol-bobina (3) pin hezeko solenoideen bidez aktibatzen da (2). Baldintza energizatuan. Solenoidearen (2) indarrak (5) kontrol-bobinan eragiten du (3) eta bere atseden-posiziotik nahi den amaiera-posiziora aldatzen du. Horrela, P-tik A-ra eta B-ra edo P-ra B-ra eta A-ra-ra behar den fluxu-eredua hautatzen da. Solenoidea (2) desaktibatuta dagoenean, kontrol-bobina (3) bere posizio neutrora itzultzen da itzulerako malgukiaren bidez (4). Estalitako eskuz gainditzea eskaintzen da, kontrol-bobina (3) solenoidea dinamizatu gabe funtzionatu ahal izateko.
Mota 4WE5N 6.0B/O...
Bertsio hau 2 etenketa-posizio eta 2 solenoide dituen norabide-balbula bat da, atxikipenik eta malgukirik gabe. Ez dago etentze-posizio definiturik desaktibatuta dagoen egoeran.
Mota 4WE5N 6.0B/OF..
Bertsio hau 2 kommutazio-posizio, 2 solenoide eta atxikipen bat dituen norabide-balbula bat da. Horrela, dagozkion kommutazio-posizioak finkoak dira eta ez da beharrezkoa solenoidearen etengabeko dinamizatzea.
WE 5-ren egitura-diagrama
