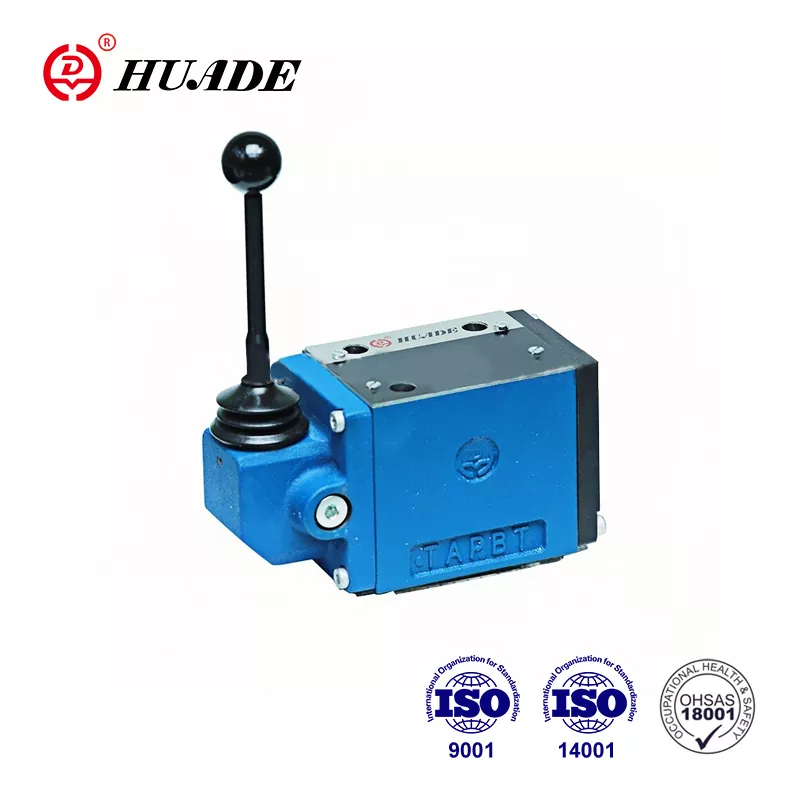

Huade Txinako estatuko enpresa ezaguna da kontrol hidraulikoko teknologian espezializatua. Huade® WMM 10 balbulek Rexroth-ek eskaintzen duen serie bera guztiz ordezka dezakete Rexroth-ekin epe luzeko bi lankidetza-esperientziagatik. Kalitate onarekin eta prezio baxuagoarekin lehiakorra da. Norabide-balbula honek doako mantentze-zerbitzua du urtebeteko berme-aldian. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade-ren balbula hidraulikoak oso erabiliak dira industria militarrean eta beste esparru batzuetan, errendimendu bikaina dela eta.
|
Datu teknikoak (Parametro hauetatik kanpo dauden aplikazioetarako. Kontsultatu gurekin!) |
||
|
Tamaina |
10 |
|
|
Gehienezkoa |
ataka A. B. P (㎫) |
31,5era |
|
T ataka (㎫) |
15era |
|
|
Gehienezko emaria (L/min) |
120era |
|
|
Fluxuaren sekzioa (kontrol-posizioa 0) |
Q sinboloarentzat, sekzio nominalaren %6 |
|
|
W sinbolorako, sekzio nominalaren % 3 |
||
|
Presiozko fluidoa |
Olio mineralak (NBR zigilurako) edo |
|
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|
|
Biskositate-tartea (mm2/s) |
2,8tik 500era |
|
|
Pisua (kg) |
gutxi gorabehera.3.3 |
|
|
Kontrolatu potentzia heldulekuan (N) |
16~23 gutxi gorabehera atxikipenarekin |
|
|
atxikipenik gabe gutxi gorabehera.20~27 |
||
Ezaugarriak:
▶ Zuzeneko eragiketa zuzeneko bobina-balbula eskuko palankarekin
▶ Malgukiaren itzulera edo atxikipenarekin, aukerakoa
▶ Azpiplaka muntatzeko
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
WMM 10 motako norabide-balbulak plaka-konexioa hartzen du, eta horrek tamaina txikia, fluxu-ahalmen handia eta fidagarritasun ona ditu etxeko serieko beste balbula batzuekin alderatuta. Eraikuntzako makineria, makineria kimikoa, industria arineko makineria, lokomotora eta beste industria batzuetan oso erabilia da.
WMM 10 motako balbulak eskuzko palankak eragiten dituzten norabide-balbulak dira. Fluxu baten hasiera, geldialdia eta norabidea kontrolatzen dituzte.
Norabide-balbulek, funtsean, karkasa①, eskuko palanka②, kontrol-igerilekua ③ eta itzulerako malguki bat edo bi④ ditu. Funtzionatu gabeko egoeran kontrol-bobina③ neutroan edo hasierako posizioan mantentzen da itzultze-malgukien ④. Kontrol-bobina ③ eskuko palankaren bidez aktibatzen da, honek artikulazio baten bidez eragiten du eta pinak zuzenean ③ kontrol-bobinaren gainean. Horrela, bobina bere atseden-posiziotik kanpo mugitzen da behar den etenaldi-posiziora. Eskuko palanka ② zero posizio komutatuta itzuli ondoren, ③ bobina posizio neutrora itzultzen da ④ malgukien bidez.
4WMM../F.. mota (blokeoarekin)
Balbula hauek 2 edo 3 posizioko noranzko kontrol-balbulak dira, eta atxikipen batekin hornituta daude, posizio kommutatutako guztietan funtzionatzen duena.
WMM10...30B motako ebakidura-ikuspegia
Kartutxoaren akasoa
