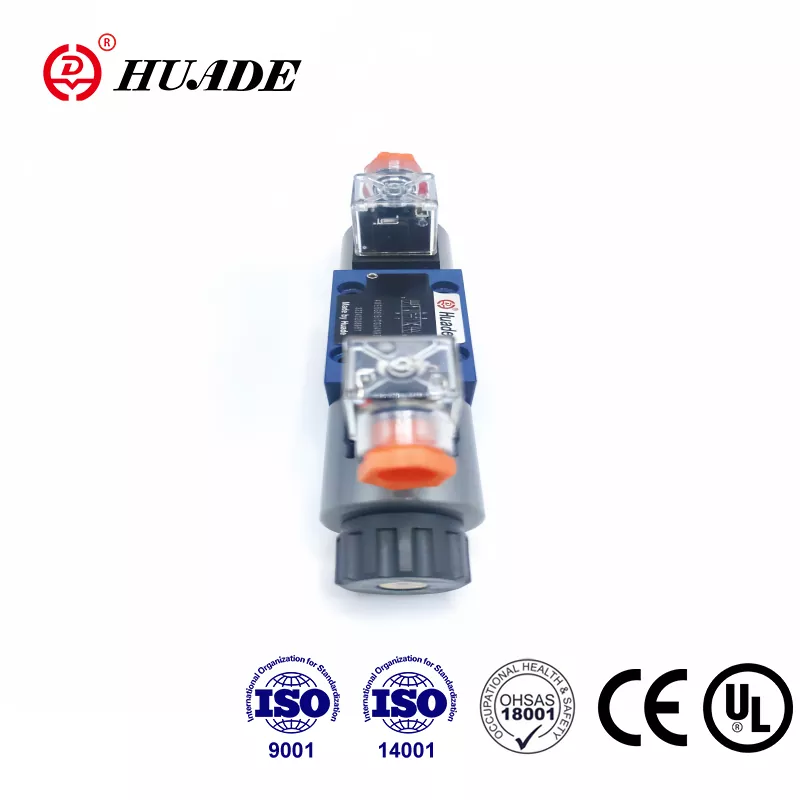

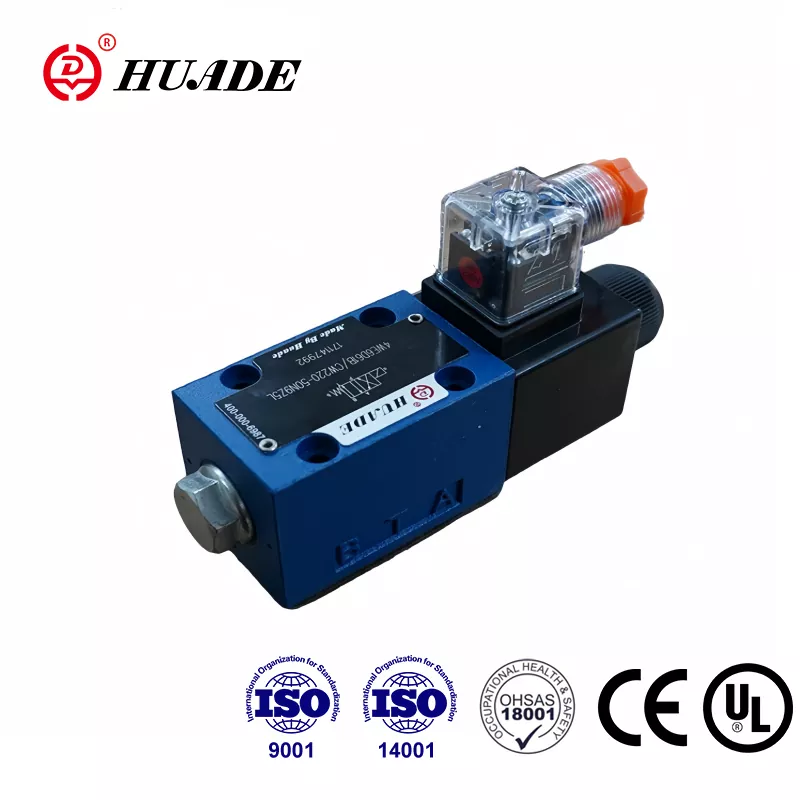

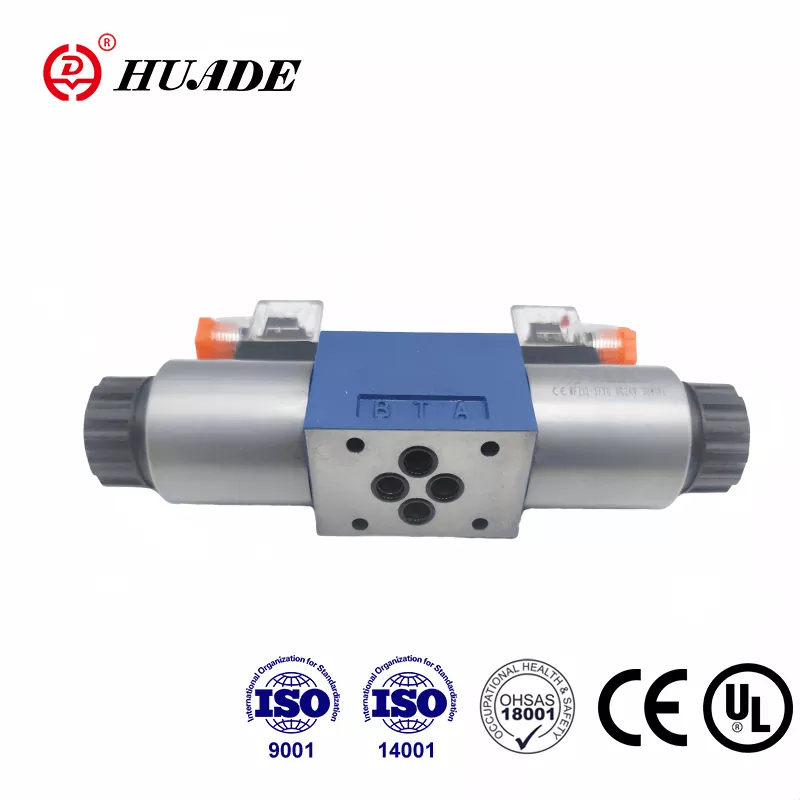

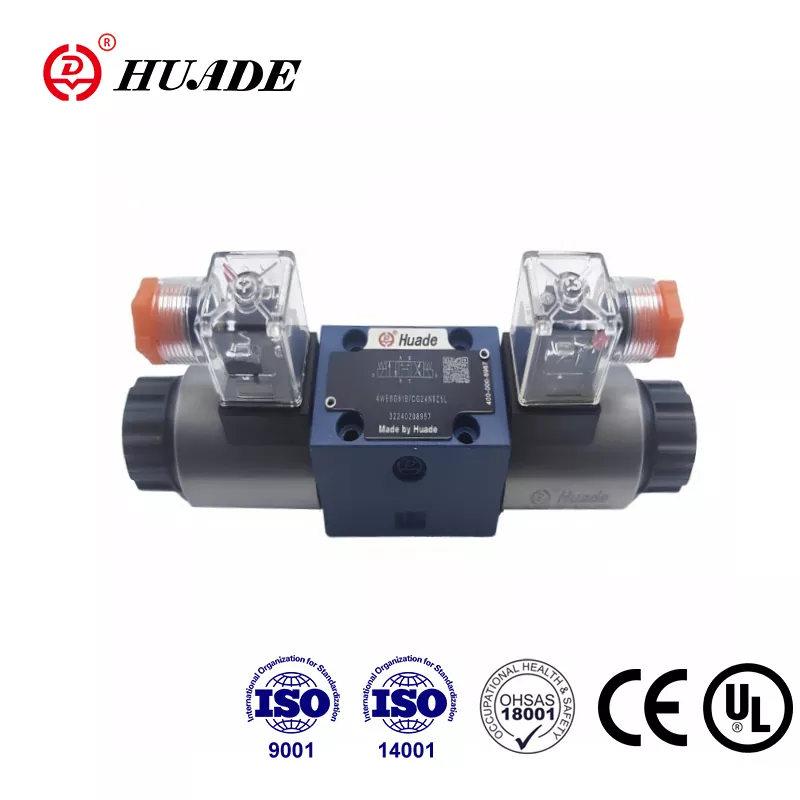

1979tik Rexroth-ekin epe luzeko bi lankidetzaren ondorioz, Huade® 4WE 6 serieko bobina-balbula zuzena Rexroth-en modelo beraren alternatiba merkea da. Norabide-balbula ezagun eta erabilienetako bat da. Huade-k mundu osotik inportatutako 750 ekipamendu aurreratu ditu eta bere balbula hidraulikoen errendimendu handiagoa bermatzeko proba sistema zorrotz bat ditu. I+G eta ekoizpena kudeatzeko sistemak ISO9001, ISO14001 eta ISO45001 betetzen ditu. Solenoide-balbula guztiak CE ziurtagiria dute. Huade® balbula hidraulikoak oso erabiliak dira ingeniaritza eta eraikuntzako makinetan, metalurgian, makina-erremintetan, ingurumenaren babesean, ontzigintzan, aeroespazialean, trenbideen garraioan, petrolioan eta petrokimikoan, industria militarrean eta Txinan beste alor batzuetan.
|
Hidraulikoa |
|||
|
Gehienezko funtzionamendu-presioa A,B,P atakak (Mpa) |
35,0 arte |
||
|
T portua (㎫) |
21(-);16(～) |
||
|
A eta B ikurrekin, T ataka erabili behar da drainatze portu gisa |
|||
|
Gehienezko emaria (L/min) |
80(-);60(～) |
||
|
Presiozko fluidoa |
Olio mineralak edo ester fosfatoa |
||
|
Biskositate-tartea (mm2/s) |
2,8~500 |
||
|
Presio-fluidoaren tenperatura-tartea （℃） |
-30~+80 |
||
|
Kutsadura-maila |
Fluido hidraulikoaren kutsadura-maila onargarria NAS 1638 klase9. |
||
|
Elektrikoa |
|||
|
Tentsio mota |
DC |
AC 50/60Hz |
|
|
Tentsio eskuragarriak (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Energia-kontsumoa (W) |
30 |
||
|
Euste-potentzia (VA) |
- |
50 |
|
|
Pizte-potentzia (VA) |
- |
220 |
|
|
Betebeharra |
etengabea |
||
|
Aldaketa-denbora IS0 6403ra |
Aktibatu (ms) |
25etik 45era |
10etik 20era |
|
DESAKTIBAT (ms) |
10etik 25era |
15etik 40era |
|
|
Babesa DIN |
IP 65 |
||
|
Aldaketa-maiztasuna (ziklo/h) |
15000 arte |
7200 arte |
|
|
Konexio elektrikoekin babes-eroalea (PE) |
|||
Ezaugarriak:
▶ Solenoide zuzeneko aktuazio norabideko bobina balbula errendimendu handiko bertsioa
▶ DC edo AC solenoide bustiak bobina aldagarriarekin
▶ Solenoide bobina 90°-tan biratu daiteke
▶ Ez da beharrezkoa presio estanko ganbera irekitzea bobina aldatzean
▶ Konexio elektrikoak konexio indibidual edo zentral gisa
▶ Eskuz gainditzea, aukerakoa
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
4WE 6 D motako norabide-balbulak solenoideen funtzionamendu-balbulak dira. Fluido baten hasiera, geldialdia eta norabidea kontrolatzen dituzte.
Funtsean, norabide-kontroleko balbulak karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulera-malguki bat edo bi (4) ditu. Energiarik gabe dagoen egoeran kontrol-bobina (3) posizio neutroan edo hasierako posizioan mantentzen da itzulera-malgukien bidez (4) (bulkada-bobinetan izan ezik). Aginte-bobina (3) pin bustietako solenoideen bidez aktibatzen da (2) . Solenoideen (2) indarrak (5) kontrol-bobinan eragiten du (3) eta hau bere posizio neutrotik behar den amaierako posiziora bultzatzen du. Honek fluxu librea ematen du P-tik A eta B-ra T edo P-ra. B-ra eta A-ra.
Solenoidea (2) desaktibatuta dagoenean, kontrol-bobina (3) bere posizio neutrora itzultzen da itzulerako malgukien bidez (4).
Eskuz aldatzeko aukerako (6), kontrol-bobina (3) mugitzea ahalbidetzen du, solenoidea dinamizatu gabe.
WE 6 61B-ren egitura-diagrama
