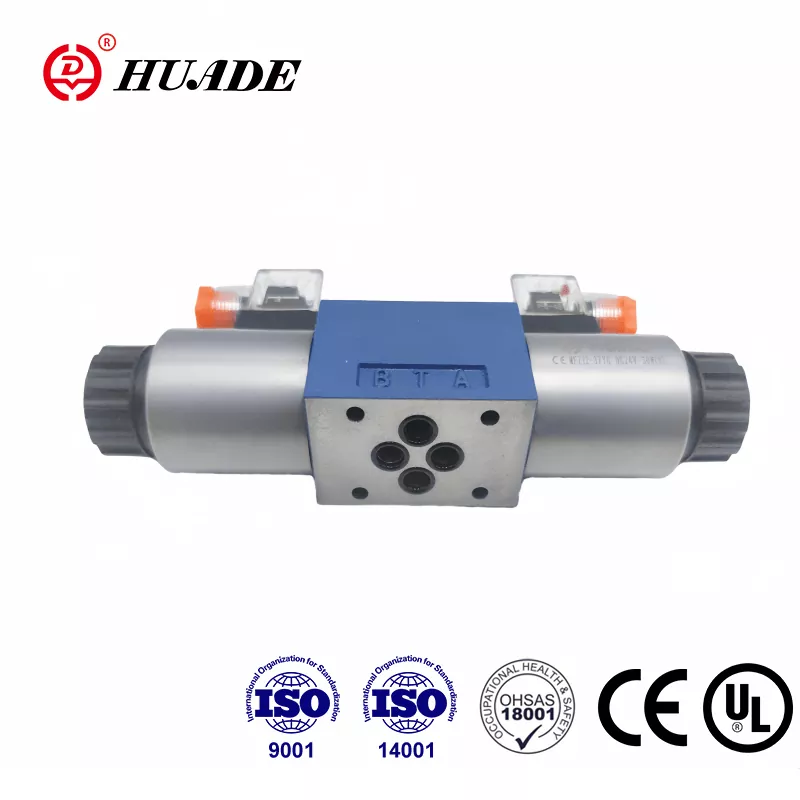

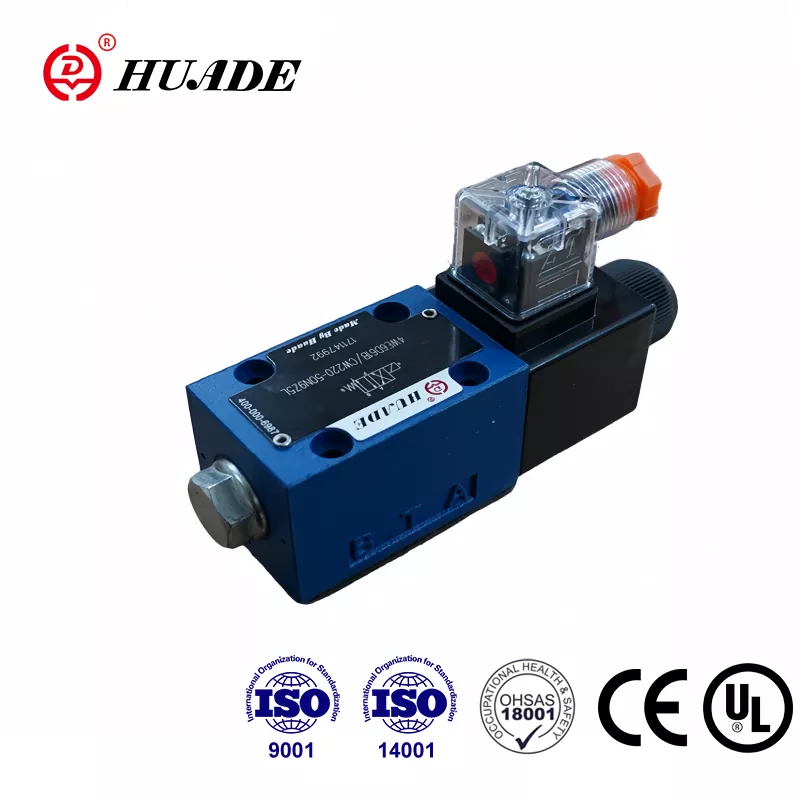

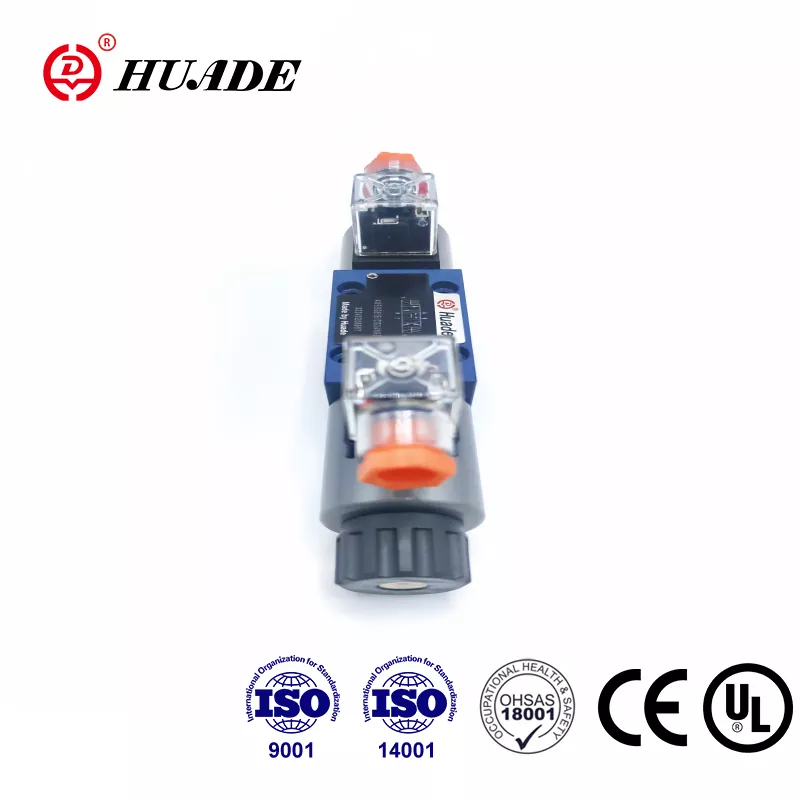

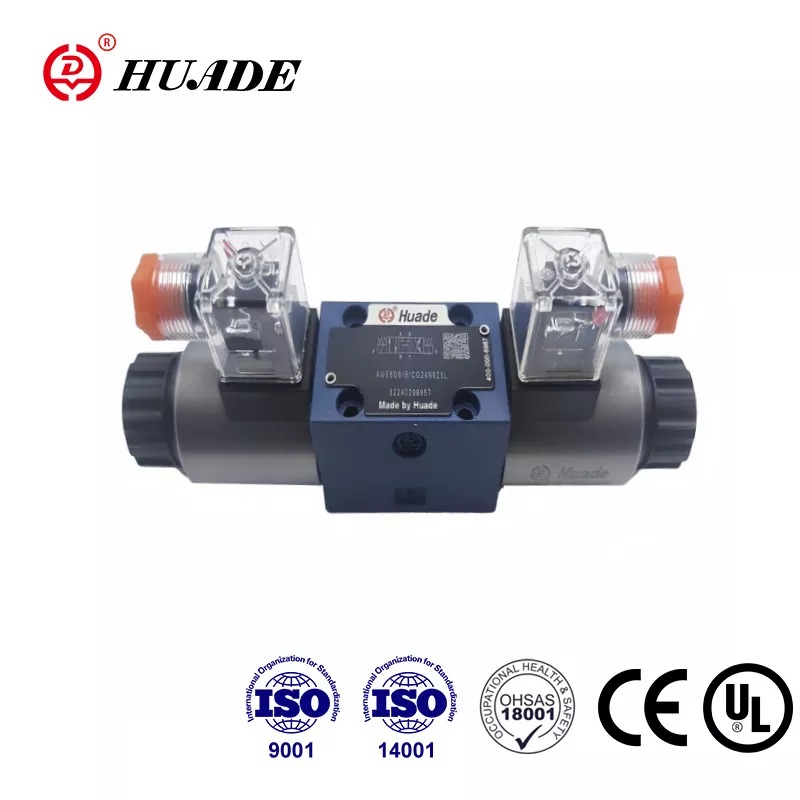

Txinako eta Alemaniako gobernuen arteko lankidetza estrategiko baten bidez sortu zen 1979an, Huade marka nabarmena izan da Txinako industria hidraulikoan. Huade® 4WE 6 E motako bobina norabideko balbula Rexroth-ek eskaintzen duen modelo beraren alternatiba merkea da. Huade-k kalitatean estres handia jartzen du norabide-balbula bakoitzak errendimendu handiagoa duela ziurtatzeko. Solenoide norabideko balbula serieak CE ziurtagiria gainditu du. Balbula mota hau ondo saltzen da. Balbulak kartoi estandarretan bilduko dira, faltsutzearen aurkako etiketak dituztenak. Lantegiak kalitatearen kudeaketaren, ingurumenaren kudeaketaren eta laneko segurtasunaren eta osasunaren kudeaketaren hiru sistema nagusien ziurtagiriak gainditu ditu. Huade® balbula hidraulikoak oso erabiliak dira ingeniaritza eta eraikuntzako makinetan, metalurgian, makina-erremintetan, ingurumenaren babesean, ontzigintzan, aeroespazialean, trenbideen garraioan, petrolioan eta petrokimikoan, industria militarrean eta beste alor batzuetan.
|
Hidraulikoa |
|||
|
Gehienezko funtzionamendu-presioa A,B,P atakak (㎫) |
35,0 arte |
||
|
T portua (㎫) |
21(-);16(～) |
||
|
A eta B ikurrekin, T ataka erabili behar da drainatze portu gisa |
|||
|
Gehienezko emaria (L/min) |
80(-);60(～) |
||
|
Presiozko fluidoa |
Olio mineralak edo ester fosfatoa |
||
|
Biskositate-tartea (mm2/s) |
2,8~500 |
||
|
Presio-fluidoaren tenperatura-tartea （℃） |
-30~+80 |
||
|
Kutsadura-maila |
Fluido hidraulikoaren kutsadura-maila onargarria NAS 1638 klase9. |
||
|
Elektrikoa |
|||
|
Tentsio mota |
DC |
AC 50/60Hz |
|
|
Tentsio eskuragarriak (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Energia-kontsumoa (W) |
30 |
||
|
Euste-potentzia (VA) |
- |
50 |
|
|
Pizte potentzia (VA) |
- |
220 |
|
|
Betebeharra |
etengabea |
||
|
Aldaketa-denbora IS0 6403ra |
Aktibatu (ms) |
25etik 45era |
10etik 20era |
|
DESAKTIBAT (ms) |
10etik 25era |
15etik 40era |
|
|
Babesa DIN |
IP 65 |
||
|
Aldaketa-maiztasuna (ziklo/h) |
15000 arte |
7200 arte |
|
|
Konexio elektrikoekin babes-eroalea (PE) |
|||
Ezaugarriak:
▶ Solenoide zuzeneko aktuazio norabideko bobina balbula errendimendu handiko bertsioa
▶ DC edo AC solenoide bustiak bobina aldagarriarekin
▶ Solenoide bobina 90°-tan biratu daiteke
▶ Ez da beharrezkoa presio estanko ganbera irekitzea bobina aldatzean
▶ Konexio elektrikoak konexio indibidual edo zentral gisa
▶ Eskuz gainditzea, aukerakoa
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
4WE 6 E solenoideak funtzionatzen duen norabide-balbula da. Fluido baten hasiera, geldialdia eta norabidea kontrolatzen ditu.
Funtsean, norabide-kontroleko balbulak karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulera-malguki bat edo bi (4) ditu. Energiarik gabe dagoen egoeran kontrol-bobina (3) posizio neutroan edo hasierako posizioan mantentzen da itzulera-malgukien bidez (4) (bulkada-bobinetan izan ezik). Aginte-bobina (3) pin bustietako solenoideen bidez aktibatzen da (2) . Solenoideen (2) indarrak (5) kontrol-bobinan eragiten du (3) eta hau bere posizio neutrotik behar den amaierako posiziora bultzatzen du. Honek fluxu librea ematen du P-tik A eta B-ra T edo P-ra. B-ra eta A-ra.
Solenoidea (2) desaktibatuta dagoenean, kontrol-bobina (3) bere posizio neutrora itzultzen da itzulerako malgukien bidez (4).
Eskuz aldatzeko aukerako (6), kontrol-bobina (3) mugitzea ahalbidetzen du, solenoidea dinamizatu gabe.
WE 6 61B seriearen egitura-diagrama
