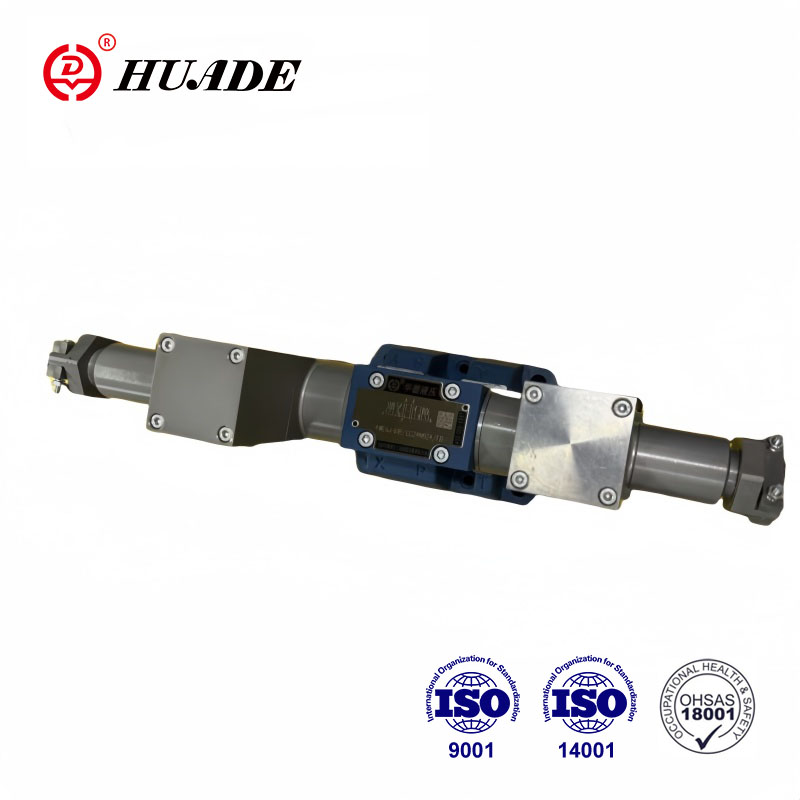

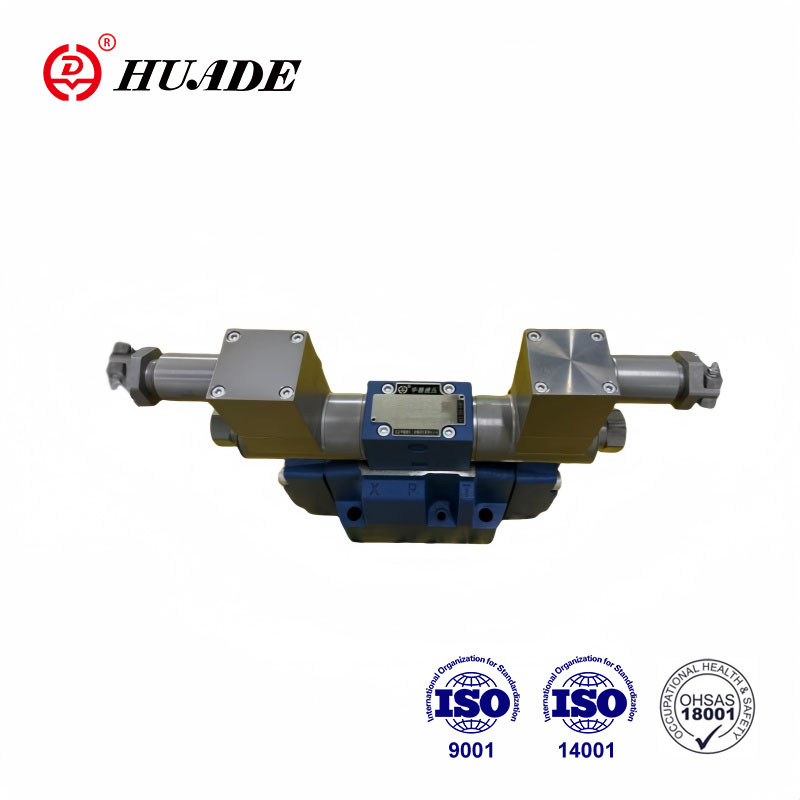

Huade-ren leherketen aurkako balbula hidraulikoek diseinu eta fabrikazio teknologia berezia hartzen dute, korrosioarekiko erresistenteak diren kalitate handiko materialak erabiliz. Leherketa-froga WE10 serieko balbula oso erabilia da leherketa arriskua duten lekuetan, hala nola meatzaritza, ikatza eta industria kimikoa. Huade Txinako marka nazional fidagarria da. Fabrikak ekoizpen-teknologia eta proba-ekipo aurreratuak ditu eta arreta handia jartzen dio produktuaren kalitateari.
| Datu teknikoak | ||
| Konponketa posizioa | Aukerakoa | |
| Inguruko tenperatura-tartea (℃) | -30etik +50era (NBR zigilua) | |
| -20tik +50era (FKM zigilua) | ||
| Pisua | Solenoide bakarra (kg) | 5.9 |
| Solenoide bikoitzak (kg) | 8.9 | |
| Max.funtzionamendu-presioa | P, A, B ataka (barra) | 350 |
| T portua (barra) | 210 | |
| funtzionamendu-presioa baimen-balioa gainditzen duenean, A eta B spool sinboloak T ataka egin behar dute drainatzeko | ||
| Max. emaria (L/min) | 120 | |
| Fluxuaren sekzioa (posizio neutroa aldatzea) | V bertsioa (mm2) | 11(A/B →T);10.3(P →A/B) |
| W bertsioa (mm2) | 2.5(A/B→T) | |
| Q bertsioa (mm2) | 5,5(A/B →T) | |
| Fluidoa | NBR eta FKM zigiluetarako egokia den olio minerala | |
| Fosfato ester FKM zigilurako | ||
| Fluidoen tenperatura-tartea (℃) | -30tik +80era (NBR zigilua) | |
| -20tik +80era (FKM zigilua) | ||
| Biskositate tartea mm2/s | 2,8tik 500era | |
| Kutsadura-maila | Onartutako fluidoen kutsadura-maila maximoa: 9. klasea. NAS 1638 edo 20/18/15, ISO4406 | |
| Datu elektrikoak | ||
| Tentsio mota | DC | |
| Tentsio erabilgarria (V) | 12, 24, 36, 110 | |
| Tentsio tolerantzia (tentsio nominala) % | -15etik +10era | |
| Energia-kontsumoa (W) | 35 | |
| Betebehar-zikloa | Etengabea | |
| Denbora aldatua ISO 6403 arauarekin bat etorriz | Aktibatu (ms) | 45etik 60era |
| DESAKTIBAT (ms) | 20tik 30era | |
| Maiztasun aldatua (aldiz/h) | 15000ra arte | |
| Babes klasea DIN 40050 arauaren arabera | IP65 | |
| Max. bobinaren tenperatura (℃) | +150 | |
Ezaugarriak:
▶Zuzenean funtzionatzen duen leherketa-erresistentearen solenoidearen funtzionamenduaren norabideko irristagailu balbula estandar gisa erabiltzen da
▶DIN24 340 A motako muntaketa gainazalean ISO 4401
▶ DC leherketa babesteko solenoide hezea
▶ 90°-ko leherketa babesteko solenoide birakaria
▶Presioaren ganbera ez da ireki behar bobina ordezkatu nahi denean
Aplikazioa:
WE motako leherketen aurkako balbula olio-fluidoaren abiarazte, gelditze eta fluxuaren norabidea kontrolatzeko erabiltzen den leherketa babesteko solenoidearen norabide balbula da.
Norabidezko kontrol-balbulak karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulerako malguki bat edo bi (4) ditu. Energiarik gabeko egoeran kontrol-bobina(3) posizio neutroan edo hasierako posizioan mantentzen da itzulera-malgukien bidez (4) (pultsu-bobinak izan ezik). Kontrol-bobina (3) pin hezeko solenoideen bidez aktibatzen da (2).
Funtzionamendu egokia bermatzeko, solenoidearen presio-ganbera olioz beteta dagoela ziurtatu behar da.
Kontrol-bobina (3) espero den posiziora mugitzen da solenoidearen (2) eta bultzatzeko hagatxoaren bidez (5), eta
honek P-tik A-ra eta B-ra edo P-ra B-ra eta A-ra ematen du.
Leherketa babesteko solenoidea (2) itzaltzen denean, kontrol-balbularen elementua (3) bultzatzen da
hasierako posiziora berrezarri malgukia (4).
WE10 leherketa-frogako balbula solenoidearen egitura
Sinboloak
