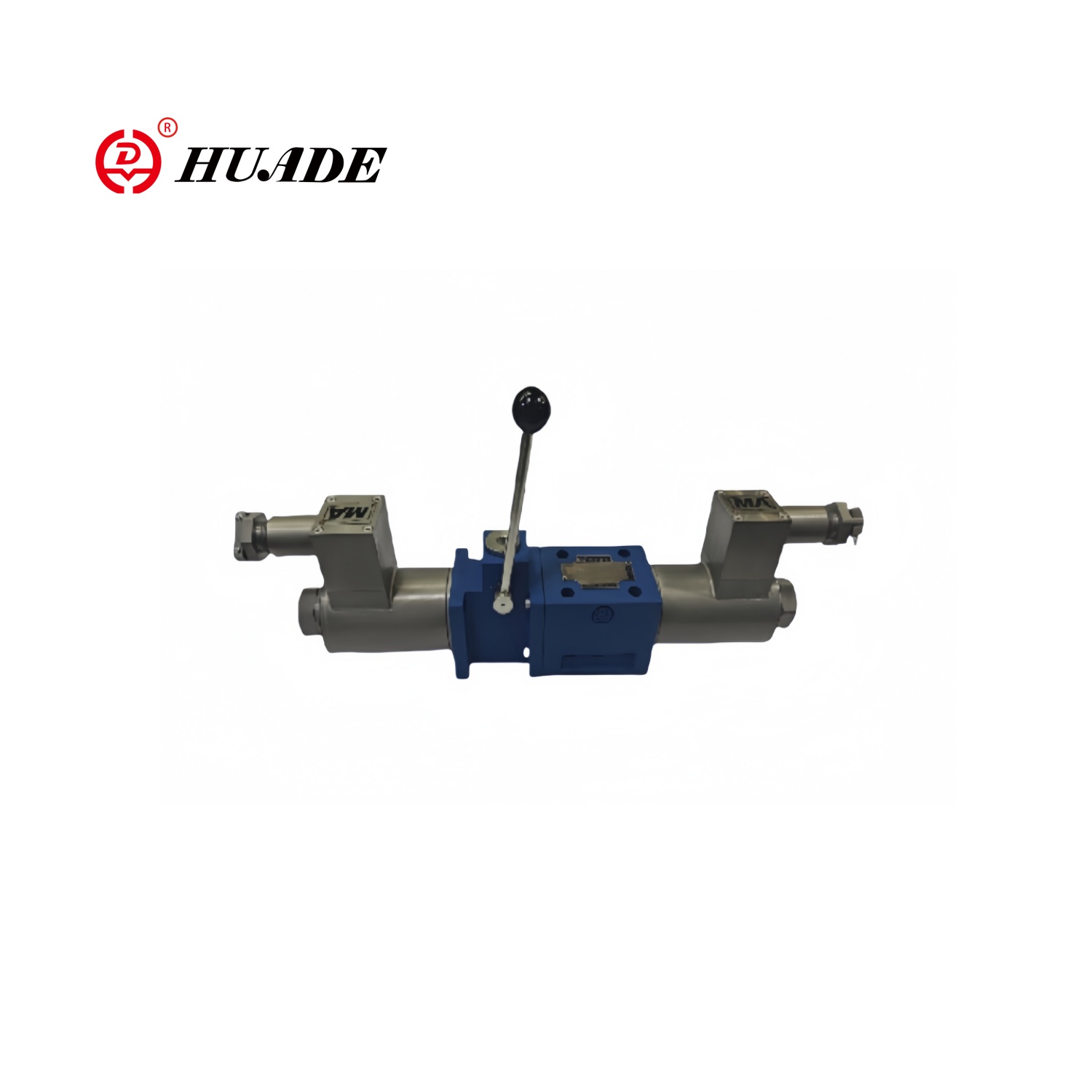

Leherketa frogagiriaren solenoide balbula 4WEM10

Larrialdi-heldulekuarekin leherketa-probaren aurkako balbula 4WEM10 ingurune sukoiak eta lehergarriak bereziki diseinatutako balbula industriala da. Solenoid Balbula 4WEM10-ren tentsio arrunta 24 vdc edo 220vac da, eta leherketa froga bobinak bat etorri behar du gunearen hornikuntzarekin. Kontrol automatikoa huts egiten duenean, larrialdietarako heldulekua azkar moztu edo balbula ireki edo ireki dezake ihesak edo leherketak ekiditeko.

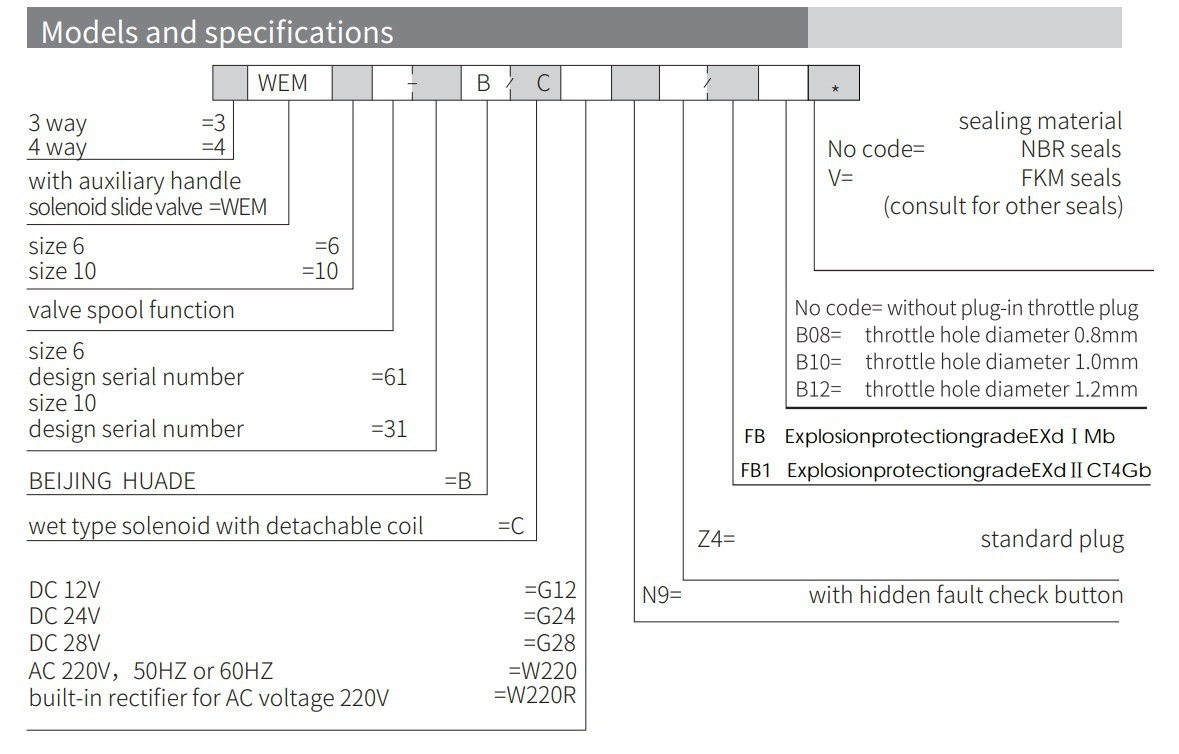

Produktuaren parametroa leherketa-froga bakartuen balbula heldulekuarekin 4WEM10

Produktuaren funtzioa eta leherketa frogatzeko solenoide balbula aplikatzea 4WEM10

Ezaugarriak:

▶ 6 eta 10 tamaina

▶ Gehienezko lan presioa 350 barra

▶ Lan-fluxu maximoa 120 l / min

▶ Solenoideak eta eskuliburuak kontrolatutako fluxuaren irekiera, itxiera eta norabidea

▶ busti solenoide bobina desmuntagarriarekin

▶ Solenoideak 90 ° biratu dezake

▶ Subplate Muntatzea

Aplikazioa:

Solenoideko norabidearen balbula 4WEM10-ek oso erabilia da findegi eta produktu kimikoen, gasaren banaketa sistemetan, gasaren banaketa-sistemetan, GNL biltegien tankeen, ikatzaren meategiaren erauzketa sistemetan, eta lurpeko aireztapen-hodietan.

Leherketa frogatutako balbula lehergailua eta sinboloa 4WEM10 heldulekuarekin

WEMM motako norabide-balbula solenoide eta funtzionamendu heldulekuak kudeatutako norabide-balbula da. Irekiera, itxiera eta fluxu likidoaren norabidea kontrolatzen ditu.

Leherketa-froga-balbula heldulekuarekin 4WEM10 baliozko gorputz batez (1), solenoide bat edo bi (2), balbula-bobina (3), berrezarri udaberria (4) eta eskuzko kontrol gailua.

Solenoide operazioa:

Botereik ez dagoenean, balbularen bobina (3) posizio neutroan edo originalean dago, itzulera malgukiaren ekintzaren azpian. Solenoidearen indarrak (2) balbula-bobinaren gainean (3) jarduten duenean, gainontzeko posiziotik terminal posiziora bultzatzen da. Horrela, Presio-olioa P-tik A eta B-ra egiten da T-tik T-tik T-ra edo P-tik B eta T-ra, solenoidea (2) itzali ondoren, itzulera udaberriak (4) balbula-bobina (3) bere jatorrizko posiziora itzultzen du.

Helduleku osagarria:

Solenoidea dinamizatuta ez dagoenean, balbularen bobina (3) mugitu daiteke helduleku osagarria funtzionatuz. Eraman ezazu helduleku osagarria (5) eskuinera, indarra eragilea ardatz birakorra igarota (6). Ball Balbula Core (7) eta gida mahuka (8) balbula-bobina (3) jarduten du (3), ezkerretara mugitzeko. Helduleku osagarria (5). Zero posiziora itzultzerakoan, balbularen bobina (3) jatorrizko posiziora itzuliko da itzulera malgukiaren (9).

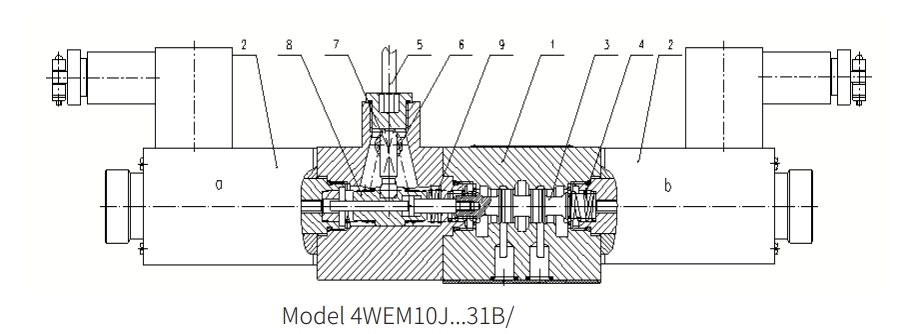

Egitura Leherketa frogagiriaren solenoide balbula 4WEM10

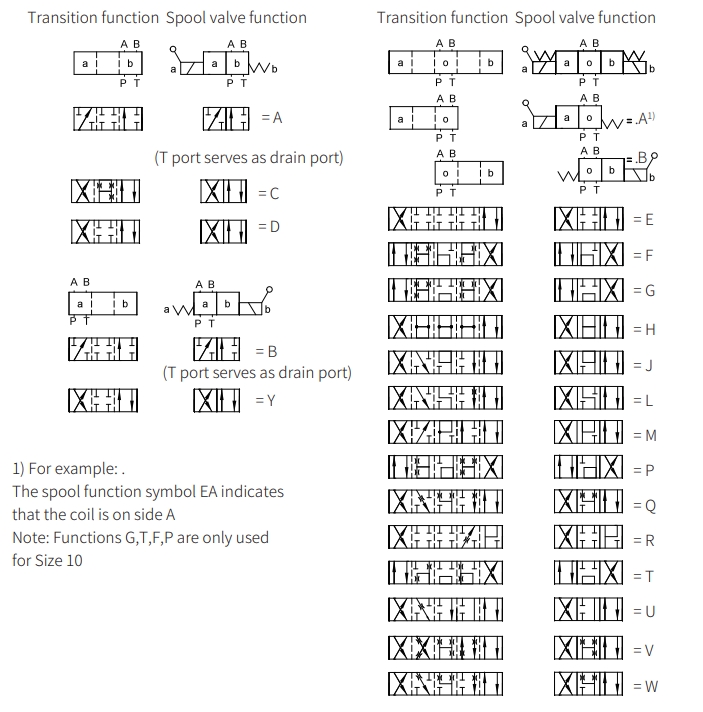

Sinboloak Leherketa frogagiriaren solenoide balbula 4WEM10
