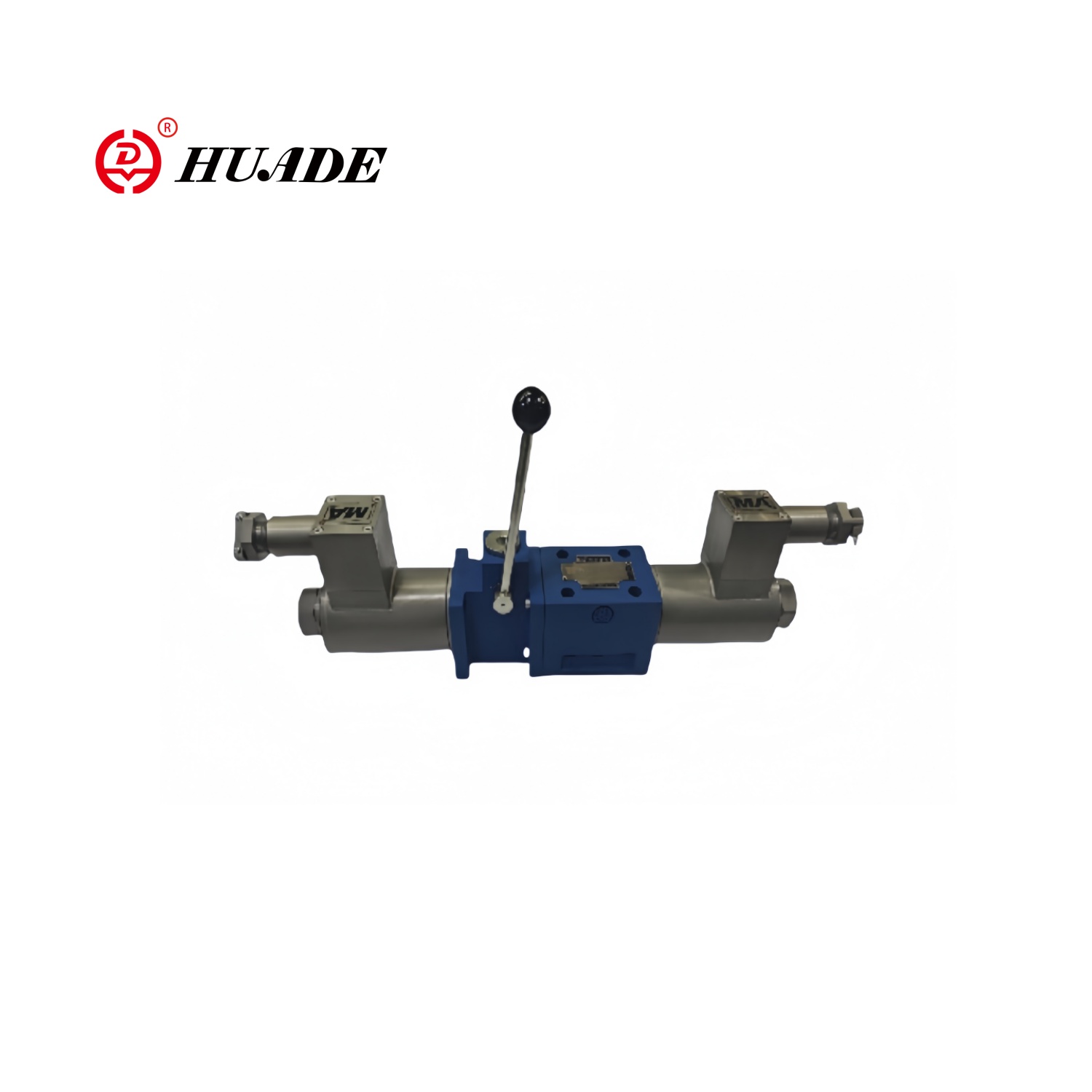

Leherketa-froga solenoidearen norabide balbula fluidoaren fluxuaren norabidea indar elektromagnetikoaren bidez kontrolatzen duen gailua da. Leherketa-froga WE6 serieak leherketa-froga diseinu berezi bat hartzen du ingurune sukoi eta lehergarrietan txinpartak edo tenperatura altuak eragingo ez dituela ziurtatzeko, eta horrela leherketak saihesteko. Leherketa-kontrako solenoide balbula hau sistema hidrauliko edo pneumatikoetako fluidoen fluxuaren norabidea kontrolatzeko erabiltzen da batez ere lan-baldintza desberdinen beharrak asetzeko.
|
tekndatu ikoak |
||
|
Konponketa posizioa |
Aukerakoa | |
| Inguruko tenperatura-tartea (℃) | -30etik +50era (NBR zigilua) | |
| -20tik +50era (FKM zigilua) | ||
| Pisua | Solenoide bakarra (kg) | 2.6 |
| Solenoide bikoitzak (kg) | 4.3 | |
| Max.funtzionamendu-presioa | P, A, B ataka (barra) | 350 |
| T portua (barra) | 210 | |
| funtzionamendu-presioa baimen-balioa gainditzen duenean, A eta B spool sinboloak T ataka egin behar dute drainatzeko | ||
| Max. emaria (L/min) | 80 | |
| Fluxuaren sekzioa (posizio neutroa aldatzea) | Q bertsioa (mm2) | Azalera nominalaren %6 inguru |
| W bertsioa (mm2) | Azalera nominalaren %3 inguru | |
| Fluidoa | NBR eta FKM zigiluetarako egokia den olio minerala | |
| Fosfato ester FKM zigilurako | ||
| Fluidoen tenperatura-tartea (℃) | -30tik +80era (NBR zigilua) | |
| -20tik +80era (FKM zigilua) | ||
| Biskositate tartea mm2/s | 2,8tik 500era | |
| Kutsadura-maila | Onartutako fluidoen kutsadura-maila maximoa: 9. klasea. NAS 1638 edo 20/18/15, ISO4406 | |
| Datu elektrikoak | ||
| Tentsio mota | DC | |
| Tentsio erabilgarria (V) | 12, 24, 36, 110 | |
| Onartutako tentsioa (desbideratzea) % | -15etik +10era | |
| Sarrerako potentzia (W) | 30 | |
| Solenoidearen funtzionamendu modua | Etengabeko lana | |
| Denbora aldatua ISO 6403 arauarekin bat etorriz | Aktibatu (ms) | 25etik 45era |
| DESAKTIBAT (ms) | 10etik 25era | |
| Maiztasun aldatua (aldiz/h) | 15000ra arte | |
| Max. bobinaren tenperatura (℃) | +150 | |
Ezaugarriak:
▶ Zuzenean funtzionatzen duen leherketa babesteko norabide-balbula mota estandar gisa erabiltzen da
▶DIN24 340 A motako muntaketa gainazalean ISO 4401
▶ DC leherketa babesteko solenoide hezea
▶ 90°-ko leherketa babesteko solenoide birakaria
▶Presio estankoko ganbera ez da ireki behar bobina ordezkatu nahi denean
Aplikazioa:
Leherketa-froga solenoideen norabide-balbulak oso erabiliak dira petrokimikoen arloan. Industria petrokimikoan, batez ere, petrolioa eta gas naturala bezalako euskarri sukoi eta lehergarrien fluxuaren norabidea kontrolatzeko erabiltzen dira.
WE motako kontrol-balbula leherketa babesteko solenoidearen norabide-balbula da olio-fluidoaren hasiera, geldialdia eta fluxuaren norabidea kontrolatzeko erabiltzen dena.
Norabidezko kontrol-balbulak karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulerako malguki bat edo bi (4) ditu.
Energiarik gabeko egoeran kontrol-bobina (3) posizio neutroan edo hasierako posizioan mantentzen da itzulera-malgukien (4) bidez (pultsu-bobinak izan ezik). Kontrol-bobina (3) pin hezeko solenoideen bidez aktibatzen da (2).
Funtzionamendu egokia bermatzeko, solenoidearen presio-ganbera olioz beteta dagoela ziurtatu behar da.
Aginte bobina (3) espero den posiziora mugitzen da solenoidea (2) eta bulkada hagatxoa (5), eta honek P-tik A-ra eta B-ra edo P-ra B-ra eta A-ra fluxu librea ematen du.
Leherketa babesteko solenoidea (2) itzalita dagoenean, kontrol-balbularen elementua (3) hasierako posiziora bultzatzen da berrezarri malgukiaren bidez (4).
Mota 4WE6...61B/O.. (A, C eta D funtzioetara mugatuta).
Mota honek 2 etenketa-posizio eta 2 norabide-kontrol-balbula ditu, eztanda babesteko solenoide mekanismorik kokatu gabe.
Mota 4WE6...61B/0F... pultsu balbula (A, C eta D funtzioetara mugatuta).
2 etenketa-posizio, 2 leherketa babesteko solenoide eta kokapen-mekanismoa duen norabide-kontrol-balbula 1 ditu. 2 etengailu-posizio bereizita finkatzen dira, beraz, ez da beharrezkoa leherketa babesteko solenoidea etengabe elektrifikatzea.
Kartutxoaren akasoa
Kartutxoaren ahoa beharrezkoa da, aldaketa-prozesuan balbularen errendimendu-mugak baino handiagoa izan daitekeelako benetako emaria.
Leherketa-froga WE6 serieko solenoide balbularen egitura
