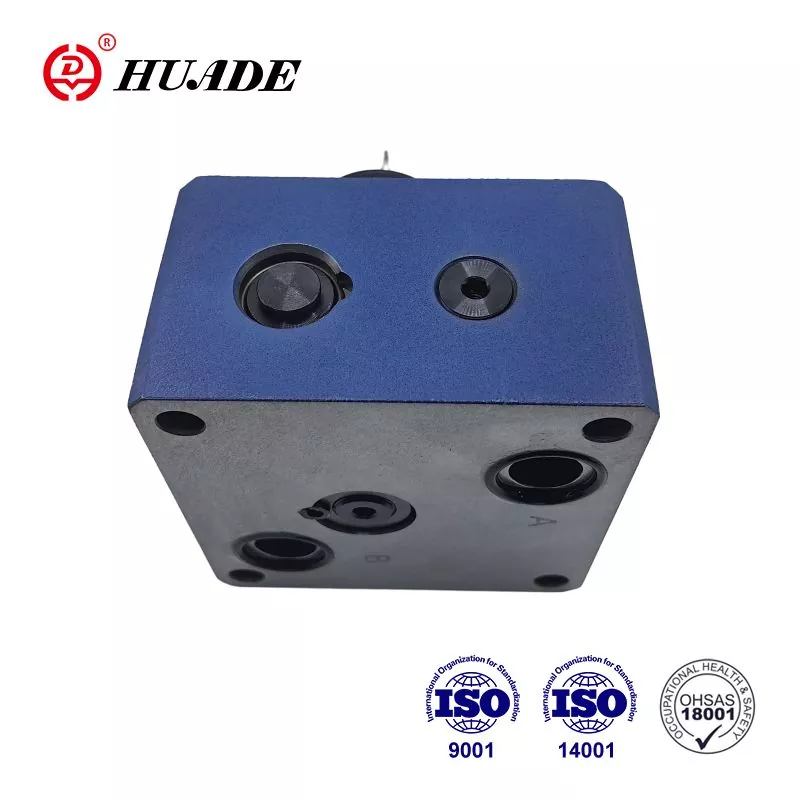

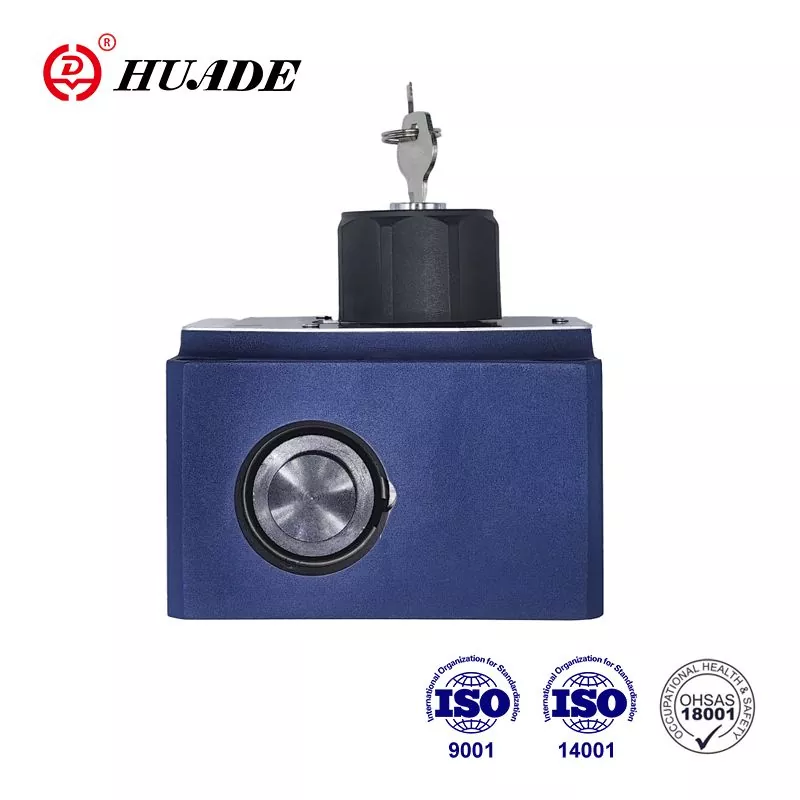

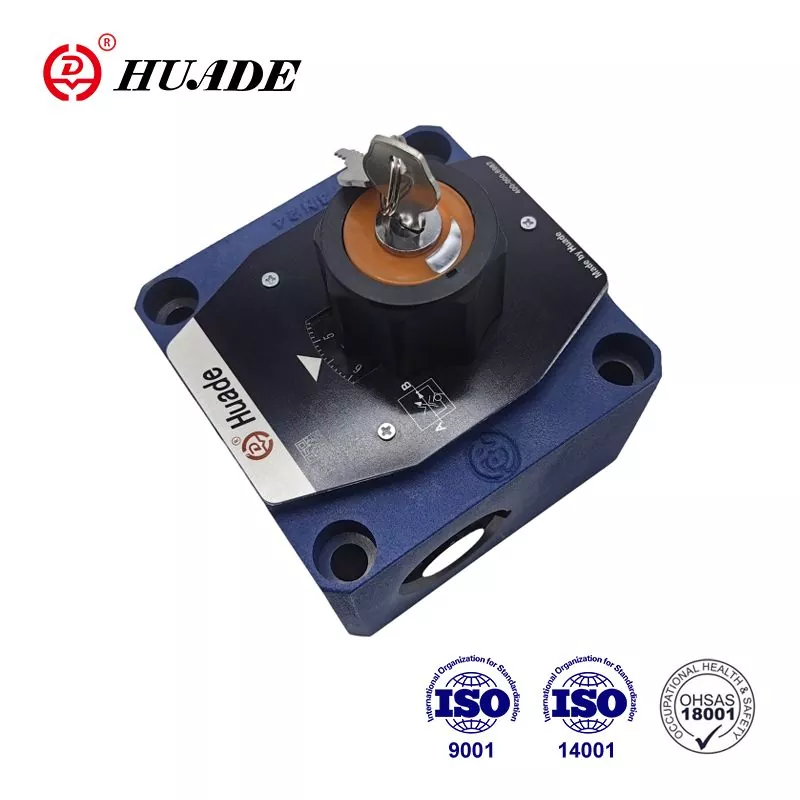

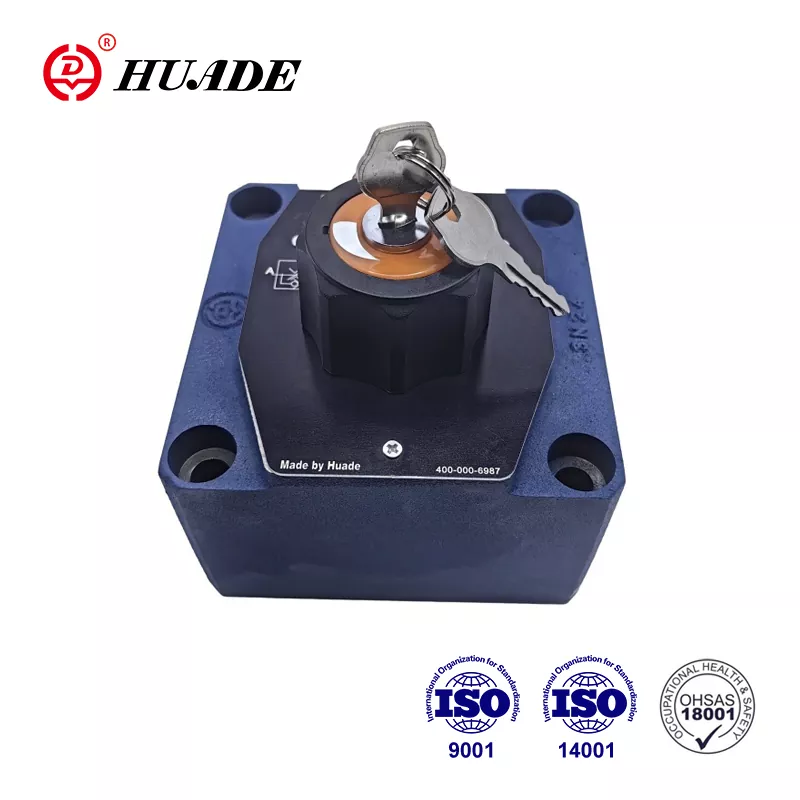

Emaria kontrolatzeko balbulak 2 bideko emaria kontrolatzeko balbulak dira. 1979tik Rexroth-ekin birritan lankidetzari esker, Huadek Rexroth-en puntako teknologia sartu du. Huade® fluxua kontrolatzeko balbulen kalitatea lehen mailako nazioarteko markekin bat etor daiteke, eta produktuen prezioa are txikiagoa da. Fluxua kontrolatzeko balbulen seriea zuzendaritza-sistema hidraulikoetan erabil daiteke. Huade Hydraulic-ek itsas industrian bezero handiak ditu.
|
Orokorra |
|
|
Fluido hidraulikoa |
Olio minerala (NBR zigilurako), edo fosfato ester (FPM zigilurako) |
|
Tenperatura tartea (℃) |
-30etik +80era |
|
Biskositate-tartea (mm²/s) |
10etik 800era |
|
Ogitarteko zuzentzailea |
||
|
Emaria maximoa (L/min) |
10 |
16 |
|
50 arte |
160 arte |
|
|
Presio operatiboa (MPa) |
31,5 arte |
|
|
Cracking-presioa (MPa) |
0.15 |
|
|
Pisua (kg) |
3.2 |
9.3 |
|
Emaria. Q max (L/min) |
10 tamaina |
16 tamaina |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p itzulera askeko fluxua B → A, Q-menpekoa (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Emaria kontrola |
tenperatura-egonkorra |
±% 2 (Q max) |
||||||
|
presio egonkorra (gehienez |
±% 2 (Q max) |
±%5 (Q max) |
||||||
|
Funtzionamendu-presioa, gehienezko A ataka (MPa) |
31,5 arte |
|||||||
|
Gutxieneko presio-diferentzia tartea (MPa) |
0,3tik 0,7ra |
0,5~1,2 |
||||||
|
Kutsadura-maila (μ m) |
25 (Q< 5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Pisua (Kg) |
5.6 |
11.3 |
||||||
Ezaugarriak:
▶ Erabiltze eredua DIN 24 340, A, ISO 4401 eta CETOP - RP 121H
▶ Presio-konpentsatzeko traza-mugatzailea, aukerakoa
▶ Funtzionamendu mekanikoa
▶ Hasierako jauzien murrizketa
▶ Emaria kontrolatzea bi noranzkoetan sandwich-plaka zuzentzaile baten bidez
Aplikazioa:
Fluxua kontrolatzeko balbulak 2FRM 10 emari konstantea mantentzeko erabiltzen dira presioaren eta tenperaturaren arabera.
2FRM 10 balbulek, funtsean, karkasa (1), orifizioko buxa (3), presio-konpentsadorea (4) aukerako ibilaldi-mugatzailearekin, egiaztapen-balbula (5), doikuntza-elementua (2).
A kanaletik B kanalerako fluxua zuloan (6) ahoa da. Orifizioan zeharreko fluxua konstante mantentzeko, presio-konpentsatzaile bat konektatzen da orifiziotik gora (6). Fluxua tenperaturarekiko independentea mantentzen da orifizioaren diseinuari esker. Itzulpen askeko fluxua B kanaletik A kanalera kontrol-balbularen bidez bideratzen da (5). Emaria A-tik B-ra bakarrik kontrolatzen da. Emariak bi noranzkoetan kontrolatzeko, Z4S motako sandwich-plaka zuzentzaile bat instalatu daiteke fluxuaren azpian. kontrol-balbula.
Fluxua Kontrolatzeko Balbularen Egitura 2FRM 10
Fluxua Kontrolatzeko Balbularen ikurra 2FRM 10
