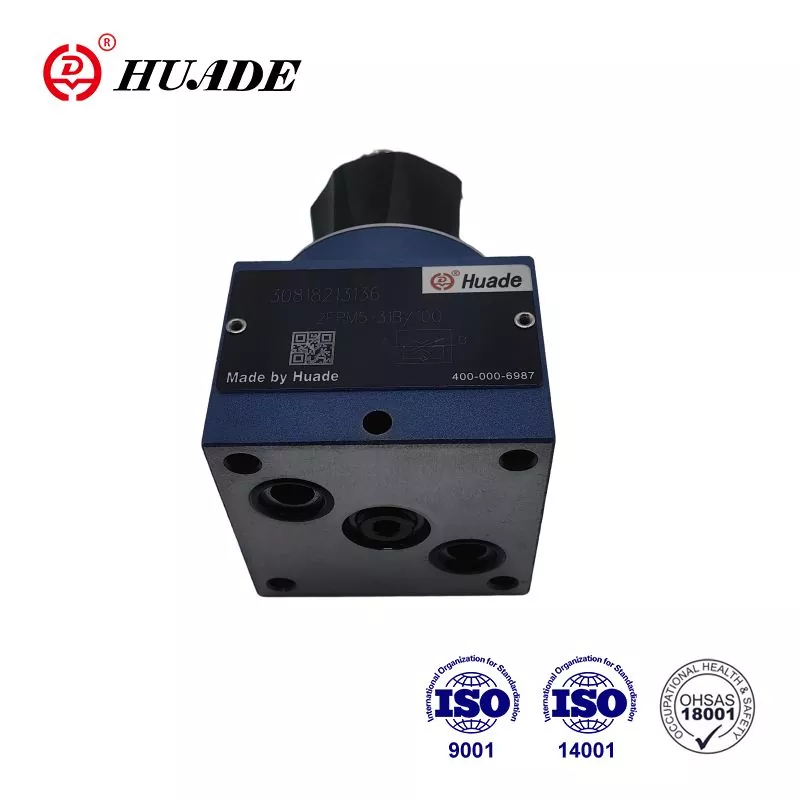

2FRM fluxu balbula 2 bideko fluxua kontrolatzeko balbula bat da. throttling erabiltzen da. Huade® benetan marka fidagarria da Txinan. Rexroth-ekin epe luzeko bi lankidetzaren bidez, Huade® fluxua kontrolatzeko balbulak bateragarriak dira Rexroth-ek eskaintzen duen serie berarekin. Produktuen kalitatean, berrikuntza teknologikoan, bezeroarentzako zerbitzuan edo markaren ospean, Huade Hydraulic-ek ondo jokatu du eta merkatuan eta kontsumitzaileengan ospe zabala lortu du.
|
Orokorra |
|
|
Fluido hidraulikoa |
Olio minerala (NBR zigilurako), edo fosfato ester (FPM zigilurako) |
|
Tenperatura tartea (℃) |
-30etik +80era |
|
Biskositate-tartea (mm²/s) |
10etik 800era |
|
Ogitarteko zuzentzailea |
|
|
Emaria maximoa (L/min) |
15 |
|
Presio operatiboa (MPa) |
21 arte |
|
Cracking-presioa (MPa) |
0.1 |
|
Pisua (kg) |
0.6 |
|
2 bideko emaria kontrolatzeko balbula |
||||||||
|
Emaria. qv max (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p itzulera askeko fluxua B → A, qv -menpekoa (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Emaria kontrola |
tenperatura-egonkorra |
±% 5 |
±% 3 |
± % 2 |
||||
|
presio egonkorra (gehienez |
±% 2 |
%4 |
||||||
|
Funtzionamendu-presioa, gehienezko A ataka (MPa) |
21era |
|||||||
|
Gutxieneko presio-diferentzia tartea (MPa) |
0,3tik 0,5era |
0,6~0,8 |
||||||
|
Kutsadura-maila (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 l/min) |
||||||
|
Pisua (Kg) |
1.6 |
|||||||
Ezaugarriak:
▶ Erabiltze eredua DIN 24 340, A, ISO 4401 eta CETOP - RP 121H
▶ Presio-konpentsatzeko traza-mugatzailea, aukerakoa
▶ Hasierako jauzia gutxitzea
▶ Emaria kontrolatzea bi noranzkoetan sandwich-plaka zuzentzaile baten bidez

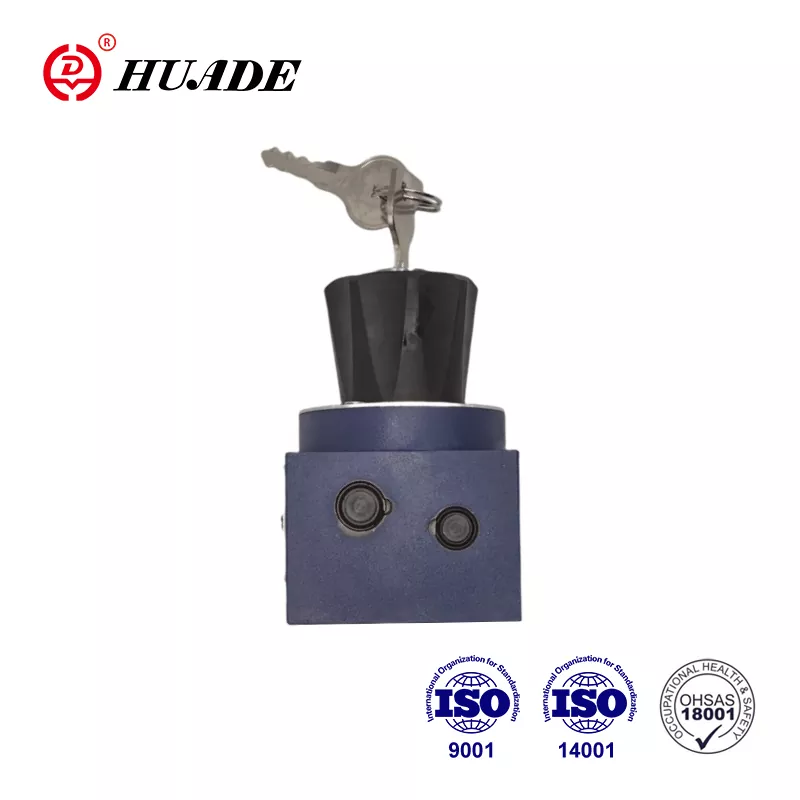

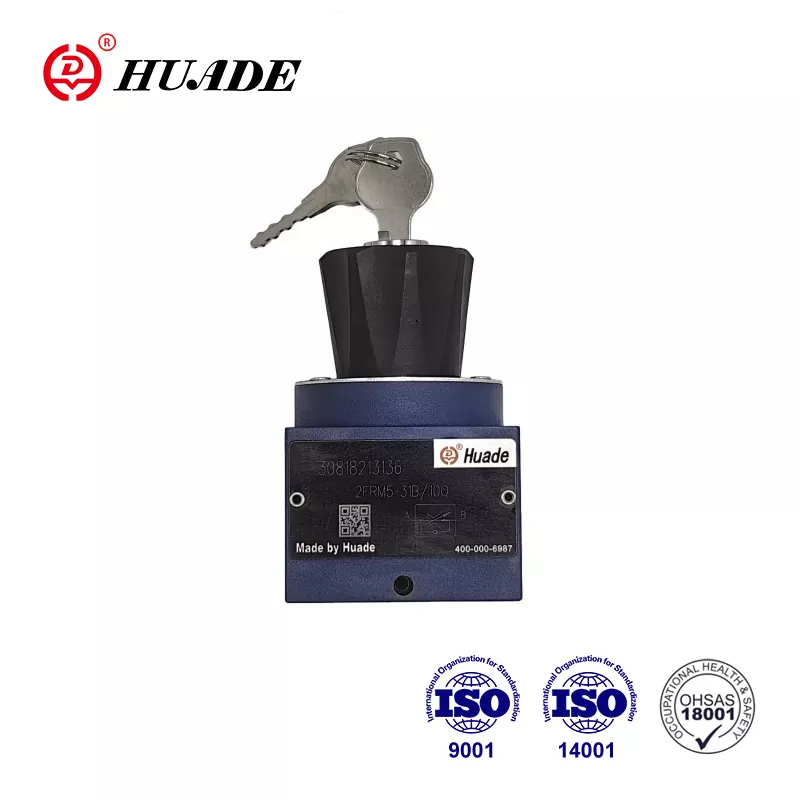

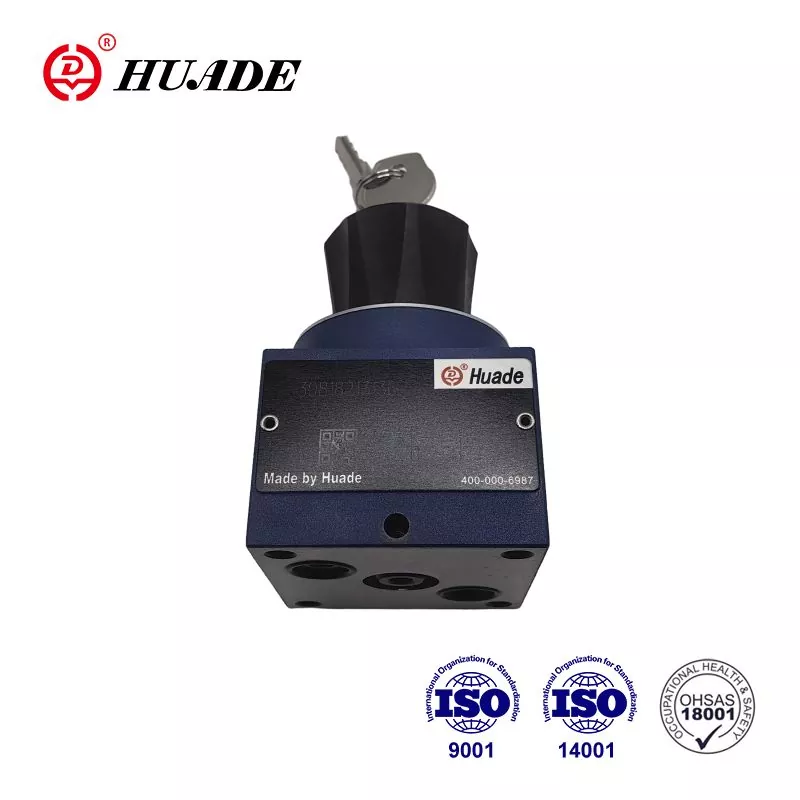

▶ Blokea daitekeen botoi birakaria
Aplikazioa:
Fluxua kontrolatzeko balbula, 2FRM motako 2 bideko emaria kontrolatzeko balbula bat da, itotzeko erabiltzen dena eta presioa eta tenperaturak eragiten ez duena.
2FRM 2 bideko emaria kontrolatzeko balbula batez ere karkasa (1), ezarpen elementua (2), orifizioa (3), presio-konpentsatzailea (4) aukeran, traza-mugatzailearekin eta kontrol-balbularekin (5) osatzen dute eta itotzeko erabiltzen da. presio baxuko eta tenperaturaren menpekotasuneko fluxu batena.
Uzkurdura-sekzioa kurbaren torlojuaren biraketaren bidez ezartzen da (7).Emaria konstantea mantentzeko urruntze puntuan dagoen presioarekiko (8) presio-konpentsatzaile bat (4) konektatzen da. Independentzia epela zulo gisa eraikitzen ari den itogarri-puntua da.
B-tik A-ra fluxu librearen itzulera kontrol-balbularen bidez egiten da (5).
Balbularen fluxu kontrolatu batera iristeko aukera dago fluxua kontrolatzeko balbularen azpian Z4S motako sandwich-plaka zuzentzaile bat jartzeko.
Fluxua Kontrolatzeko Balbularen Egitura 2FRM 5
Fluxua Kontrolatzeko Balbularen ikurra 2FRM 5
