Industria-makineria norabide fidagarrian aldatu behar denean, norabide-kontroleko balbula WMR serieak hamarkada luzez fidagarria izan den irtenbidea eskaintzen du. Mekanikoki funtzionatzen duten balbula hauek industria-sistemetako fluido hidraulikoaren emaria kontrolatzen dute, zilindroak noiz hedatzen edo atzera egiten duten eta motorrak aurrera edo atzera noiz biratzen diren zehaztuz.

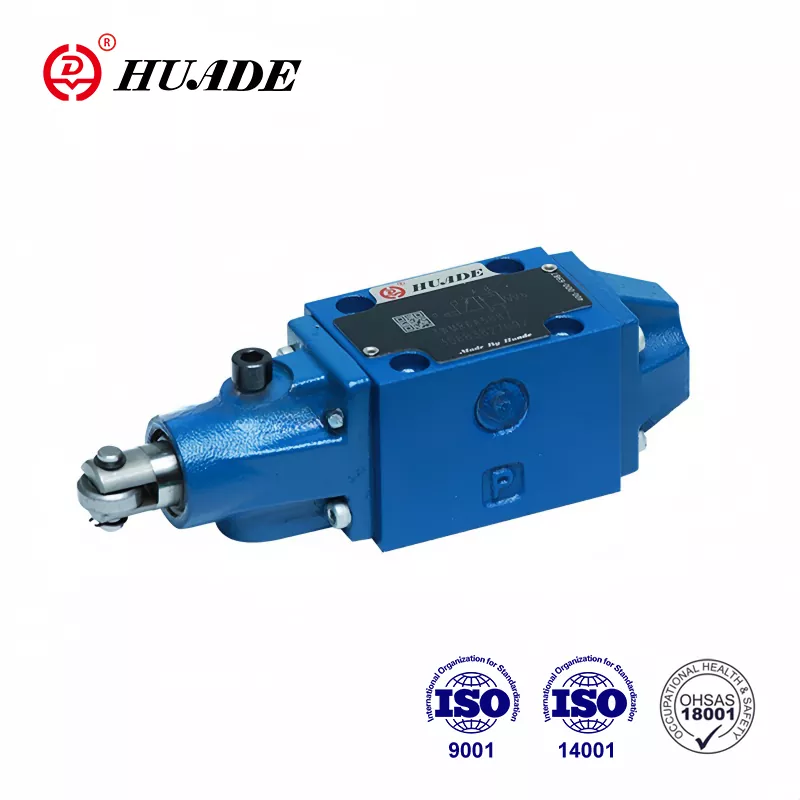

WMR balbula ekintza mekaniko hutsaren bidez funtzionatzen duelako nabarmentzen da. Arrabol bat edo bultoia kam edo pieza mugikor batek bultzatzen du, eta horrek barneko bobina mugiarazten du eta olio-fluxua birbideratzen du. Konexio fisiko zuzen honek esan nahi du balbulak benetako makinaren posizioari erantzuten diola seinale elektrikoei baino, eta aproposa da fidagarritasun mekanikoa garrantzitsuena den aplikazioetarako.
Oinarrizko funtzioa ulertzea
WMR norabide-kontrol-balbulak azpiplaka batean muntatutako bobina-balbula gisa funtzionatzen du. Ezer ezerk arrabola bultzatzen duenean, itzulerako malgukiek bobina posizio neutroan mantentzen dute. Kanpoko kamak edo osagai mekaniko batek arrabol-plontxoaren kontra sakatzen duenean, bobina balbularen gorputzaren barruan irristatzen da eta portu desberdinak elkarrekin lotzen ditu. Ekintza honek fluido hidraulikoa birbideratzen du eragingailuak nahi den norabidean gidatzeko.
Diseinu-filosofia honek posizio fisikoaren eta ekintza hidraulikoaren arteko lotura zuzena sortzen du. Makina-erremintek, garabiek eta materialak manipulatzeko ekipoek printzipio hau erabiltzen dute mugimenduak sekuentzia egokian gertatzen direla ziurtatzeko. Balbula ezin da aldatu arrabola fisikoki mugitzen duen arte, eta horrek berezko segurtasuna ematen du aplikazio askotan.
Axola duten zehaztapen teknikoak
Norabide-kontroleko balbula WMR serieak bi tamaina nagusi ditu ISO 4401 arauak jarraituz. NG6 tamainako heldulekuak minutuko 60 litrorainoko emaria eta 315 bar arteko presioa P, A eta B ataketan. NG10 tamainak antzeko presio-kalifikazioak eskaintzen ditu fluxu ahalmen handiagoarekin. Zehaztapen horiei esker, balbulak ingurune industrial zorrotzetan lan egin dezake.
Funtzionamendu-tenperatura 20 gradu Celsius negatibotik 80 gradu Celsius positibora bitartekoa da NBR zigilu estandarrekin. Balbulak segundoko 2,8 eta 500 milimetro karratu arteko biskositatea duten fluido hidraulikoak onartzen ditu. Fluidoen garbitasuna mantentzeak ISO 4406 Klase 20/18/15 edo hobean mantentzeak barneko higadura saihesten laguntzen du eta zerbitzu-bizitza luzatzen du.
Muga batek arreta eskatzen du sistemaren diseinuan. Depositura fluidoa itzultzen duen T atakak 60 bar-eko presio-muga estandarra du. Laneko ataka nagusiek 315 bar erraz maneiatzen dituzten bitartean, T atakan 60 bar gainditzeak zigiluak kaltetu edo ihesak eragin ditzake. Zehaztapen handiko aldaera batzuek muga hori 210 bar-era igotzen dute atzera-presioa handiagoa duten aplikazioetarako.
Behar ezberdinetarako konfigurazio desberdinak
Norabidezko kontrol balbula WMR serieak bobina konfigurazio anitz eskaintzen ditu, normalean ikur hidrauliko gisa agertzen dira. Lau ataka eta hiru posizioko balbula batek ataka guztiak blokeatuta eduki ditzake neutroan, edo zenbait ataka deposituarekin konekta ditzake. C, E, J, L eta M bezalako sinbolo-kodeek posizio bakoitzean zein atakak konektatzen diren adierazten dute. Fabrikatzaileek 19 sinbolo-aldaera inguru eskaintzen dituzte zirkuitu eskakizun desberdinekin bat etortzeko.
Bi posizioko balbulek pizteko eta itzaltzeko kontrol errazagoa eskaintzen dute. Hiru posizioko balbulek egoera neutroa gehitzen dute, fluxua blokeatu dezakeena, mugimendu librea ahalbidetzen duena edo beste baldintza batzuk sor ditzaketen bobina diseinuaren arabera. Konfigurazio egokia aukeratzea balbula neutrora itzultzen denean zilindroek beren posizioari eutsi behar dioten edo libreki flotatu behar dutenaren araberakoa da.
Fabrikatzaileak eta ereduen aldaerak
Bosch Rexroth-ek jatorrizko WMR seriea ekoizten du Hydronorma produktu-familiaren barruan. Haien NG6 tamainako 5X serieak arrabolen antolamendu eta muntaketa aukera desberdinak ditu. Balbulak CETOP ereduak jarraituz azpiplaka estandarizatuetan muntatzen dira, eta horrek ordezkatzea errazten du eta fabrikatzaile ezberdinetako osagaiak nahasteko aukera ematen du.
Hengli Hydraulics-ek WMR/U10 seriea eskaintzen du NG10 aplikazioetarako. Haien L3X serieak 19 ikur aukera eskaintzen ditu R motako eta U motako arrabolen konfigurazioekin. Barietate honek ingeniariei laguntzen die arrabolaren posizio zehatza eta aktuazio-norabidea hautatzen beren makineria zehatzerako.
PONAR Wadowice eta Leader Hydraulics bezalako beste hornitzaileek balbula bateragarriak fabrikatzen dituzte. ISO 4401 arauaren araberako estandarizazioak balbula hauek fisikoki truka ditzaketela esan nahi du, nahiz eta diseinatzaileek presio-kalifikazioak, fluxu-ahalmenak eta bobina-konfigurazioak beren aplikazio-beharrekin bat datozela egiaztatu beharko lukete.
Instalazio-baldintzak
WMR norabide-kontroleko balbula baten instalazio egokia gainazalaren prestaketarekin hasten da. Azpiplakaren muntatzeko gainazalak 100 milimetroko 0,01eko lautasun-zehaztapenak bete behar ditu Rz 4-ko gainazaleko zimurtasun maximoarekin. Irregulartasun guztiek balbula-oinaren inguruan ihes-bideak sor ditzakete.
M6-ko 40 milimetroko lau txorrotagailuak balbula azpiplakan finkatzen dute. Torlojo hauek 9 newton metrotan estutzeak ehuneko plus edo ken 15eko tolerantziarekin horma-indar egokia ematen du balbula gorputza desitxuratu gabe. Eredu diagonalean zehar estutzeak presio banaketa berdina bermatzen du.
Sistema hidraulikoak iragazketa egokia erabili behar du WMR norabide-kontroleko balbulara konektatu aurretik. ISO 4406 Klase 20/18/15 garbitasuna mantentzen duten iragazkiak instalatzeak bobina eta gorputzaren arteko tarte estuak babesten ditu. Partikula txikiek ere gainazal hauek urratu ditzakete, barne-ihesak edo itsatsiak eraginez.
Mundu errealeko aplikazioak
Makina-erremintek WMR norabide-kontrol-balbula erabiltzen dute erremintak aldatzeko sekuentziak eta lan-blokeatzeko eragiketetarako. Makina-ardatza edo erreminta-aldaketa posizio zehatzetara mugitzen den heinean, kamek arrabola aktibatzen dute eta mugimendu hidraulikoak eragiten dituzte. Honek sekuentzia zuzena automatikoki gertatzen dela ziurtatzen du kontrol elektronikorik gabe.
Meatze- eta metalurgia-ekipoak balbula horietan oinarritzen dira garraiatzaileak kokatzeko eta atea kontrolatzeko. Industria hauetako ingurune gogorrek erakargarri egiten dute aktuazio mekanikoa, ez baitago korroditzeko edo huts egiteko konexio elektrikorik. Sentsore elektronikoak suntsituko lituzkeen hautsak eta hezetasunak eragin txikia dute arrabolaren eta kamaren antolaketa soil batean.
Igogailu-plataformek eta artazi-igogailuek WMR balbulak dituzte segurtasun-sistemetan. Arrabolaren posizioak segurtasun-barrak jarrita dauden edo plataformak altuera jakin bat lortu duen adieraz dezake. Egiaztapen fisiko honek segurtasun-zirkuituei erredundantzia gehitzen die eta interblokeo mekanikoak eskatzen dituen araudia betetzen du.
Mantentzea eta Arazoak Konpontzea
Muntatzeko gainazalaren inguruko kanpo-ihesak normalean kaltetutako O-eraztunak edo desegoki momenduta dagoen balbula bat adierazten du. Muntatzeko juntadura ikuskatzeak eta ordezkatzeak kanpoko ihes-arazo gehienak konpontzen ditu. Muntatzeko gainazala laua eta kaltetu gabe mantentzen dela egiaztatzeak errepikapena saihesten du.
Barne-ihesak eragingailuak poliki-poliki noraezean agertzen dira balbulak posizioan mantendu behar dituenean. Hau maiz kutsatutako fluidoa bobina eta zuloa janztearen ondorioz. Jariakinen garbitasuna egiaztatzeak eta iragazkiak ordezkatzeak arrazoia zuzentzen du. Kasu larrietan, balbulak ordeztu beharko luke higadurak muga onargarriak gainditzen baditu.
Eragiketa itsaskorra edo geldoa gertatzen da bobina zuloaren barruan libreki mugitzen ez denean. Kutsadura berriro ere arrazoien zerrendan dago, baina zehaztutako tenperatura edo biskositate-tarteetatik kanpo jarduteak arazoak ere sortzen ditu. Fluido hidraulikoa zehaztapenen barruan mantentzen dela ziurtatzeak WMR norabide-kontroleko balbularen funtzionamendu-arazo gehienak saihesten ditu.
Beste balbula mota batzuekin alderatuz
WMM serieak eskuzko palanka bat erabiltzen du arrabolaren ordez aktuaziorako. Operadoreek eskuz mugitzen dute palanka balbularen posizioa aldatzeko, eta horrek ondo funtzionatzen du jendeak zuzenean funtzionatzen dituen kontroletarako. WMD serieak palanka birakariarekin ordezkatzen du, eskuzko kontrol aukera trinkoagoa eskainiz.
Elektrizitatez funtzionatzen duten solenoide balbulek urruneko kontrola eskaintzen dute, baina potentzia elektrikoa eta kontrol seinaleak behar dituzte. Balbula hauek mota mekanikoak baino azkarrago aldatzen dira, baina balizko hutsegite-puntuak sartzen dituzte kableatu, solenoide eta kontrolagailu elektronikoen bidez. WMR norabide-kontrol-balbulak kezka hauek ezabatzen ditu aktuazio mekanikoak zentzua duten aplikazioetan.
Pilotu bidezko balbulek presio hidraulikoa erabiltzen dute bobina handiagoak aldatzeko, emari handiagoen kontrola ahalbidetuz, eragin-indar txikiagoekin. Balbula hauek gehiago kostatzen dute eta konplexutasuna gehitzen dute ekintza zuzeneko WMR diseinuarekin alderatuta. WMRren fluxu eta presio gaitasunen barruan dauden aplikazioetarako, diseinu sinpleagoa maiz fidagarriagoa eta ekonomikoagoa da.
Presioa kudeatzeko gogoetak
P, A eta B atakek 315 bar modu seguruan maneiatzen duten bitartean, T ataka mugak sistemaren diseinuaren arreta eskatzen du. Deposituaren linean edo presiodun urtegi baten erabilerak presioa igotzen du T atakan. Depositu-lerro bera partekatzen duten beste balbula batzuen atzera-presioak ere portu honetan eragiten du.
Itzulpen-fluxu handia duten balbuletarako depositu-lerro bereizia instalatzeak T atakako presioa kudeatzen laguntzen du. Diseinatzaile batzuek presio baxuko itzulera-kolektore dedikatu bat erabiltzen dute, zuzenean deposituarekin murrizketa minimoarekin konektatzen dena. T ataka-presio handiagoa saihestezina den sistemetarako, WMR norabide-kontrol-balbularen presio altuko aldaerak zehazteak zigiluaren hutsegite goiztiarra saihesten du.
Zirkuitu kokapen jakin batzuetan egiaztapen-balbulek edo murriztaileek ustekabean presioa sor dezakete T atakan. Diseinuan zehar zirkuituen azterketa arretatsuak egoera hauek identifikatzen ditu. T portuan dauden presio-neurgailuak martxan jartzean egiaztatzen dute benetako baldintzak zehaztapenen barruan mantentzen direla.
Fluxuaren Kontrolaren Integrazioa
WMR norabide-kontrol-balbulak fluxuaren norabidea aldatzen du, baina ez du zuzenean emari-abiadura kontrolatzen. Aplikazio gehienek fluxu-kontrol gehigarria behar dute eragingailuaren abiadura erregulatzeko. Orratz-balbulak edo presio-konpentsatutako fluxu-kontrolak zirkuituan edo zuzenean balbulen ataketan instalatzen dira.
WMR modelo batzuek zuzenean P atakan instalatzen diren haridun kartutxo murriztaileak onartzen dituzte. B08, B10 edo B12 tamainako tapoi hauek fluxu-muga sinplea eta presio-punten moteltzea eskaintzen dute. Diseinu integratuak espazioa aurrezten du eta multzo hidraulikoko osagai bereizien kopurua murrizten du.
Sarrerako emariaren kontrolak eragingailura sartzen den fluidoa mugatzen du, eta irteteko kontagailuaren kontrolak itzulera-fluxua mugatzen du. Aukera karga-ezaugarrien eta nahi den kontrol-kalitatearen araberakoa da. WMR norabideko kontrol-balbulak balbularen inguruko zirkuitu-diseinu egokiaren bidez hurbilketa biak egokitzen ditu.
2025erako Merkatuari buruzko gogoetak
Hornikuntza-katearen erronkek osagai hidraulikoen erabilgarritasuna eragiten jarraitzen dute. WMR konfigurazio espezializatuen epeak hilabete batzuk luza daitezke, fabrikatzaile batzuek 2025eko irailerako entrega-datak aipatuz. Aurretik planifikatzeak eta inbentario estrategikoak mantentzeak ekoizpen-atzerapenak saihesten laguntzen du.
NG6 konfigurazio estandarren prezioak fabrikatzaile nagusien 800 dolarren inguruan hasten dira. Bigarren mailako merkatuak alternatibak eskaintzen ditu, balbula erabiliak batzuetan 150 eta 200 dolarreko tartean eskuragarri daude. Hala ere, erabilitako balbulak erostea arretaz ikuskatu behar da barne-egoera egiaztatzeko eta hutsegite goiztiarra saihesteko.
Bosch Rexroth bezalako marka premium eta Hengli bezalako fabrikatzaileen alternatiba bateragarriak biltzen dituzten iturri anitzeko estrategiek hornidura malgutasuna eskaintzen dute. ISO 4401 estandarizazioak marka batetik bestera aldatzea bideragarria izaten jarraitzen du zehaztapenak bat datozenean. Hornitzaile anitzentzako onartutako saltzaileen zerrendak mantentzeak arriskua murrizten du egungo merkatu-ingurunean.
Automatizazio modernoan eginkizuna
Lantegiek sentsore, kontrolagailu eta sareko konektibitate gehiago gehitzen dituzten heinean, WMR kontrol-balbula mekaniko sinpleak abantaila estrategikoak eskaintzen ditu. Ezin da hackeatu, ez du software eguneratzerik behar eta huts egiten du aurreikusteko moduetan. Fidagarritasun hori baliotsua bihurtzen da babeskopia mekanikoa behar duten segurtasun-funtzio kritikoetarako.
Cyber Resilience Act bezalako Europako araudiak produktu digitalen segurtasunean oinarritzen dira. WMR balbula bezalako osagai mekaniko hutsak baldintza horietatik kanpo geratzen dira, makineria fabrikatzaileentzako betetzea erraztuz. Balbulak oinarri-geruza segurua eskaintzen du, sisteman zibersegurtasun ahultasunik sartzen ez duena.
Energia-eraginkortasunak sistema hidraulikoak optimizatzeko interesa pizten du. WMR norabide-kontrol-balbulak berak energia aurrezten ez duen arren, bere fidagarritasunak eta barne-ihes txikiak sistemaren eraginkortasun orokorrari laguntzen dio. Emari-maila egokia duten tamaina egokia duten balbulek presio-jaitsiera eta beroa alferrik galtzea minimizatzen dute.
Konfigurazio egokia hautatzea
WMR norabide-kontroleko balbula bat aukeratzea aplikazioaren eskakizunak ulertzen hasten da. Gehienezko emaria eta presioa NG6 edo NG10 dimentsionatzea egokia den zehazten dute. Eragingailu motak eta nahi den posizio neutroaren portaerak behar den ikurren konfigurazioa agintzen du.
Arrabolaren kokatzeak balbula sistema mekanikoarekin nola integratzen den eragiten du. R motako arrabolak alde batean muntatzen dira eta U motako arrabolak beste batean muntatzen dira, cam kokapenean malgutasuna ahalbidetuz. Beharrezko eragiketa-indarrak eta erabilgarri dagoen kamaren geometriak eragina dute aukera horretan.
Zigiluaren materialaren hautaketa fluido motaren eta tenperaturaren muturren araberakoa da. NBR zigiluak petrolioan oinarritutako olio hidraulikoarekin funtzionatzen dute industriako tenperatura-tarte tipikoetan. Tenperatura handiko aplikazioek edo fluido sintetikoek baldintza desberdinak onartzen dituzten FKM zigiluak behar ditzakete. Bateragarritasun kimikoa egiaztatzeak zigiluak hantura edo hondatzea saihesten du.
Dokumentazioa eta laguntza-baliabideak
Fabrikatzaileek WMR norabideko kontrol balbularako dokumentazio tekniko zehatza eskaintzen dute euren webguneen bidez. Datu-orriek zehaztapen zehatzak, neurriak eta eskaera-kodeak zerrendatzen dituzte. Instalazio-eskuliburuek muntatze-prozedurak eta momentu-balioak zehatz-mehatz biltzen dituzte.
Hainbat formatutako CAD ereduek makinen diseinuan eta manifolden diseinuan laguntzen dute. 3D irudikapen hauek balbula-inguru zehatzak eta portuen kokapen zehatzak erakusten dituzte, prototipo fisikoa egin aurretik interferentziak egiaztatzea ahalbidetuz. Fabrikatzaile gehienek diseinu software arruntera inportatzen dituzten STEP edo IGES formatuetan eskaintzen dituzte.
Aplikazioen ingeniaritza laguntzak zirkuituen diseinuko galdera konplexuak ebazten laguntzen du. Fabrikatzaileek ezohiko aplikazioetarako konfigurazio espezifikoak gomenda ditzaketen talde teknikoak mantentzen dituzte edo lehendik dauden sistemetan arazoak konpontzeko. Baliabide hauek diseinu-fasean aprobetxatzeak akats eta birdiseinu garestiak saihesten ditu.
Azken Gogoetak
WMR norabide-kontroleko balbulak posizio mekanikoaren kontrola eta kommutazio fidagarriak sofistikazio elektronikoa baino gehiago axola diren aplikazioetarako balio du. Bere diseinu frogatuak meatzaritzan, metalgintzan eta materialen manipulazioan baldintza zorrotzak kudeatzen ditu kontrol elektronikoen ahultasunik gabe. Bere gaitasunak eta mugak ulertzeak ingeniariei eraginkortasunez aplikatzeko aukera ematen die.
Fluidoen kudeaketa egokiak balbularen bizitza nabarmen luzatzen du. Garbitasun estandarrak mantentzeak, zehaztutako tenperatura eta biskositate-tarteen barruan jarduteak eta T ataka-presioa kudeatzea hutsegite modu gehienak saihesten ditu. Neurri sinple hauek WMR norabide-kontrol-balbula bihurtzen dute hamarkadetako zerbitzua eskaintzen duen iraupen luzeko osagaia.
Eraldaketa digitalera bultzatzen ari den munduan, WMR balbulak frogatzen du soluzio mekanikoek zeregin garrantzitsuak dituztela oraindik. Hackeatu edo urrunetik manipulatzeko ezintasunak berezko segurtasuna eskaintzen du. Makinaren posizioaren eta ekintza hidraulikoaren arteko lotura fisikoak segurtasun-sistemek menpe egon daitezkeen portaera aurreikusgarria sortzen du. Arrazoi horiengatik, WMR norabide-kontroleko balbula garrantzitsua izaten jarraitzen du industria hidraulika modernoan.
