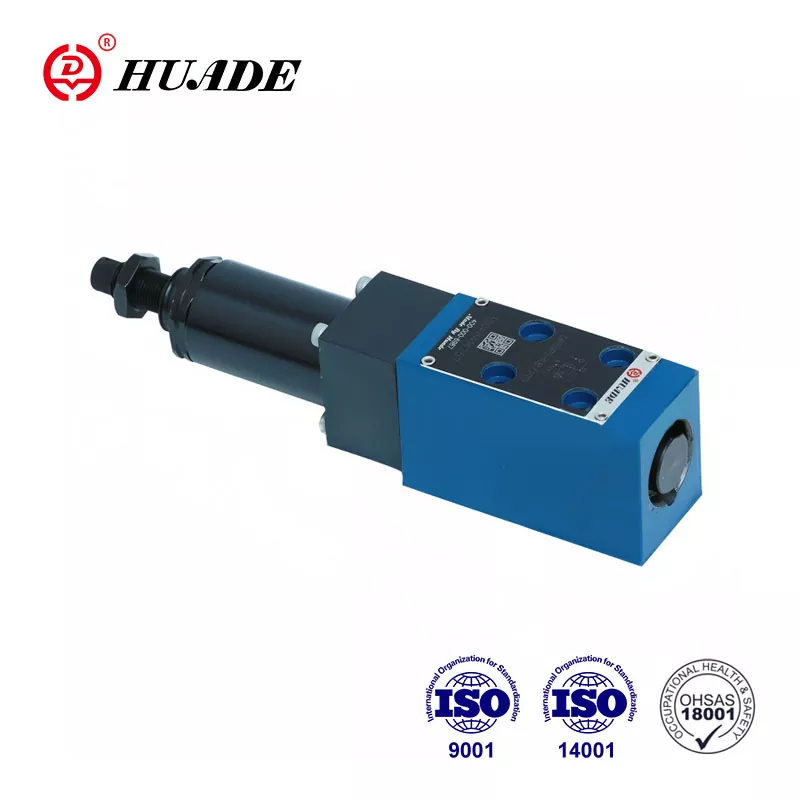

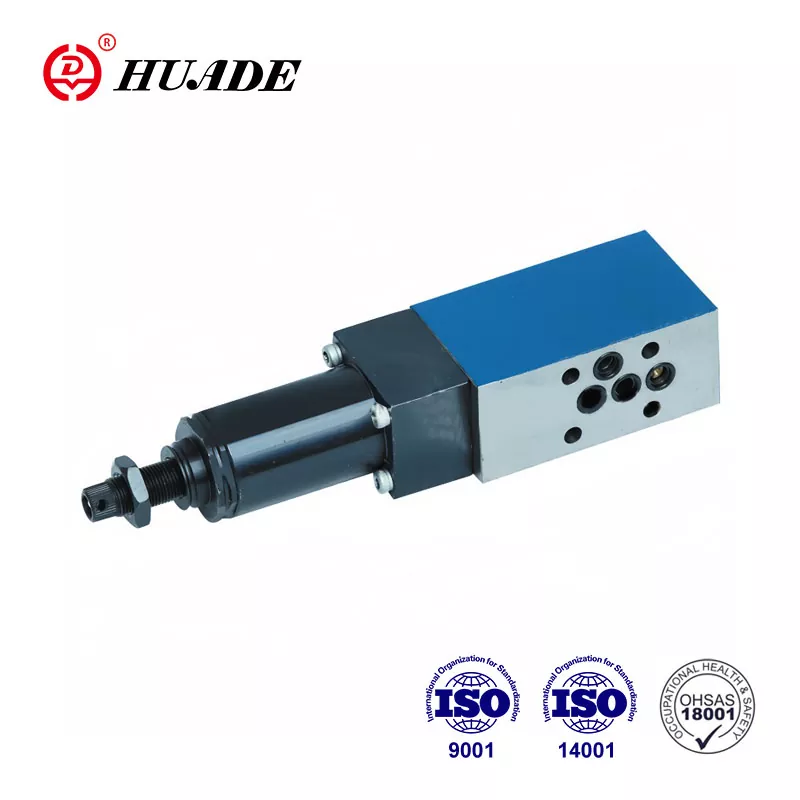

DR 5 DP presioa murrizteko balbula sistema hidraulikoko presioa kontrolatzeko erabiltzen da. Rexroth teknologia sartzeagatik, Huade® DR 5 DP serieko presioa murrizteko balbulek Rexroth mota bera ordezka dezakete. Huade Hydraulic-ek proba sistema zorrotza du bere produktuen kalitate handia bermatzeko. Presioa kontrolatzeko balbula sorta oso erabilia da itsas sistema hidraulikoetan.
|
Gehienezko funtzionamendu-presioa (P ataka) (MPa) |
31,5 arte |
|
Max. bigarren mailako presioa (A portua) (MPa) |
21,0 arte; itzulera-ez-balbularik gabe 31,5 arte |
|
Gehienezko atzera-presioa (T(Y)) (MPa) |
6.0 arte |
|
Gehienezko emaria (L/min) |
15 arte |
|
Presiozko fluidoa Olio minerala |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Presio fluido-tenperatura tartea (℃) |
-30etik +80era |
|
Kutsadura-maila (um) |
Fluidoaren kutsadura-maila onartzen den gehienezko NAS 1638 9 klasekoa da. |
|
Pisua (kg) |
gutxi gorabehera 1,0 |
Ezaugarriak:
▶ Azpiplaka muntatzea
▶ 5 presio maila
▶ 4 doikuntza-elementu
. Eskutoki birakaria
. Torlojua hexagonoarekin eta babes-txapelarekin,
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ Kontrol-balbula, aukerakoa
▶ Erabiltzeko eredua DIN 24 340, D forma, ISO 5781 eta CETOP - RP 121H
Aplikazioa:
Pressure reducing valve DR 5 DP is used to reduce the system pressure.
DR5 DP motako balbula 3 bide zuzeneko presioa murrizteko balbula bat da, bigarren aldean presioa arintzeko funtzioa duena.
Bigarren mailako presioa presioa doitzeko elementuak ezartzen du (4). Atsedenaldian, balbula normalean irekita dago eta presio-fluidoa oztoporik gabe joan daiteke P atakatik A atakara. A atakako presioa aldi berean da, kontrol-lerroaren bidez (6), konpresioaren aurkako bobina eremuan dagoena. udaberria(3). A atakako presioa konpresio malgukian (3) ezarritako presio-maila gainditzen duenean, kontrol-bobina (2) kontrol-posiziora mugitzen da eta A portuan ezarritako presioa konstante mantentzen du.
Kontrol- eta pilotu-olioa A portutik hartzen dira kontrol-linearen bidez (6).
Eragingailuaren kanpoko indarren ondorioz A atakan presioa oraindik handitzen bada, kontrol-bobina (2) oraindik gehiago mugitzen da konpresio malgukirantz (3).
Honek fluxu-bide bat irekitzea eragiten du A portuan kontrol-lurraren bidez (8) kontrol-bobinan (2) deposituraino. Presio-fluido nahikoa isurtzen da depositura, presioaren gorakada gehiago saihesteko.
Malguki-ganbera beti kanporatzen da tankerako T(Y) atakaren bidez.
Itzulera libreko fluxua A atakatik P atakarako aukerako kontrol-balbula bat jar daiteke (5).
DR 5 DP 3 10B egitura
DR 5 DPren ikurrak
