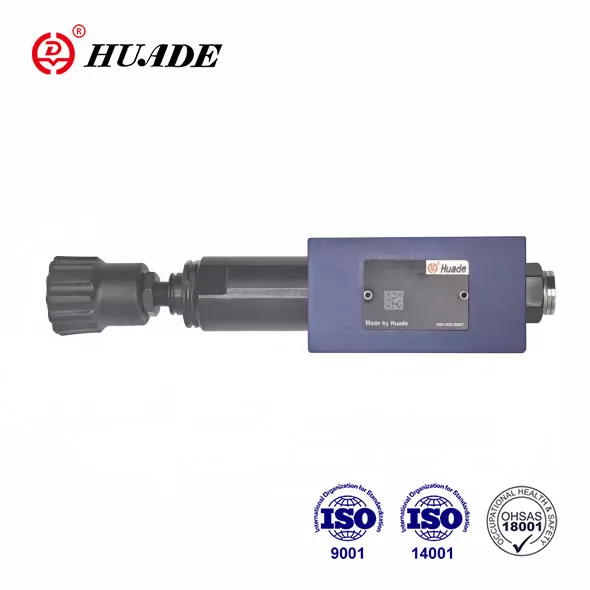

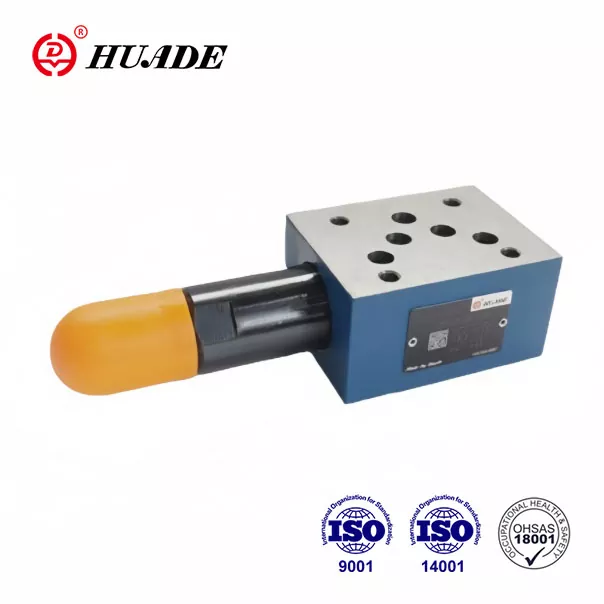

Huade® presioa murrizteko balbulak ZDR 10 D hainbat sistema hidraulikoren presioa murrizteko erabiltzen da. Nazioarteko estandarrak guztiz bete dituzte. Huade Hydraulic-ek Rexroth-en teknologia aurreratua aurkeztu du 1979tik epe luzeko bi lankidetzaren ondorioz. Huade Hydraulic-ek etxeko baliabideak guztiz erabiltzen ditu kostuak kontrolatzeko, produktu hidraulikoak arrazoizko prezioan eskaintzeko.
|
Pisua (kg) |
gutxi gorabehera.2.8 |
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Presio fluido-tenperatura tartea (℃) |
-30etik +80era |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Fluidoen kutsadura-maila |
gomendatu β10 ≥ 75eko gutxieneko atxikipen-tasa duen iragazkia |
|
Gehienezko funtzionamendu-presioa (sarrera) (MPa) |
31,5 arte |
|
Bigarren mailako presioa (irteera) (MPa) |
2.5 arte. 7.5 arte, 15.0 arte. 21.0 arte |
|
Atzeko presioaren ataka (MPa) |
16,0 arte |
|
Gehienezko emaria (L/min) |
80 |
Ezaugarriak:
▶ Ogitarteko plakaren diseinua
▶ Presioa murriztea A, B edo P ataketan
▶ 4 doikuntza-elementu
. Eskutoki birakaria
. Hex. buruko torlojua babes-txapelarekin
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ 4 presio maila
▶ aukerako kontrol-balbula
▶ Erabiltzeko eredua DIN 24 340, A forma, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
ZDR 10 D motako balbula sistemaren presioa murrizteko erabiltzen da.
1. ZDR 10 D presioa murrizteko balbularen atala eta ikurra
ZDR 10 D.. motako presioa murrizteko balbula ogitarteko plakaren diseinuko 3 bide zuzeneko balbula bat da, bigarren aldean presioa arintzeko funtzioa duena.
Presioa murrizteko balbula, funtsean, karkasa (1), kontrol-bobina (2), konpresio malgukia (3) eta doikuntza (4) eta aukerako kontrol-balbula ditu.
Bigarren mailako presioa presioa doitzeko elementuak ezartzen du (4).
"BAI" eredua
Atsedenaldian, balbula irekita dago normalean, eta fluidoa oztoporik gabe joan daiteke A1 atakatik A2 atakara. A2 atakako presioa, aldi berean, konpresio malgukiaren (3) parean dagoen bobinaren eremuan dagoen kontrol-lerroaren bidez (5) da. A2 atakako presioa konpresio-malgukian ezarritako presio-maila gainditzen duenean (3), kontrol-bobina (2) kontrol-posiziora mugitzen da konpresio-malgukiaren aurka (3) eta A2 atakan ezarritako presioa konstante mantentzen du.
Kontrol-presioa eta pilotu-olioa A2 atakatik hartzen dira kontrol-linearen bidez (5).
Kanpoko indarren ondorioz A2 atakan presioa oraindik gehiago igotzen bada, kontrol-bobina (2) are gehiago mugitzen da konpresio malgukirantz (3).
Honek fluxu-bide bat irekitzen du A2 atakan kontrol-lurraren bidez (5) kontrol-bobinan (2) eta karkasa (1) deposituraino (TB ataka). Ondoren, fluido nahikoa isurtzen da depositura, presioa gehiago igo ez dadin.
Malguki-ganbera (7) beti hustu egiten da kanpoaldera tangarako TA atakaren bidez.
Presio-neurgailuaren konexio batek(8) balbulan bigarren mailako presioa kontrolatzeko aukera ematen du.
"DA" bertsioan A2-tik A1-era doan kontrol-balbula bat jartzea posible da soilik.
'DP' eta 'DB' ereduak
‘DP’ ereduan, presioa murrizten da P1 atakan. Kontrol-presioa eta olio pilotua barnetik hartzen dira P1 atakatik.
‘DB’ ereduan, P1 atakan presioa murrizten da, eta pilotu-olioa B atakatik hartzen da.
Kontuz!
Norabidezko balbula P-tik A-ko posizioan dagoenean, B atakako presioak ez du ezarritako bigarren mailako presioa gainditu behar. Bestela, A portuan presioa murriztuko da.
Norabide-balbularik gabe erabiltzen bada, TA eta TB elkarrekin konektatu behar dira (adibidez, estalki-plakan).
ZDR 10 DA1-50B/...YM-ren egitura
ZDR 10 DP...-50B-ren ikurrak
