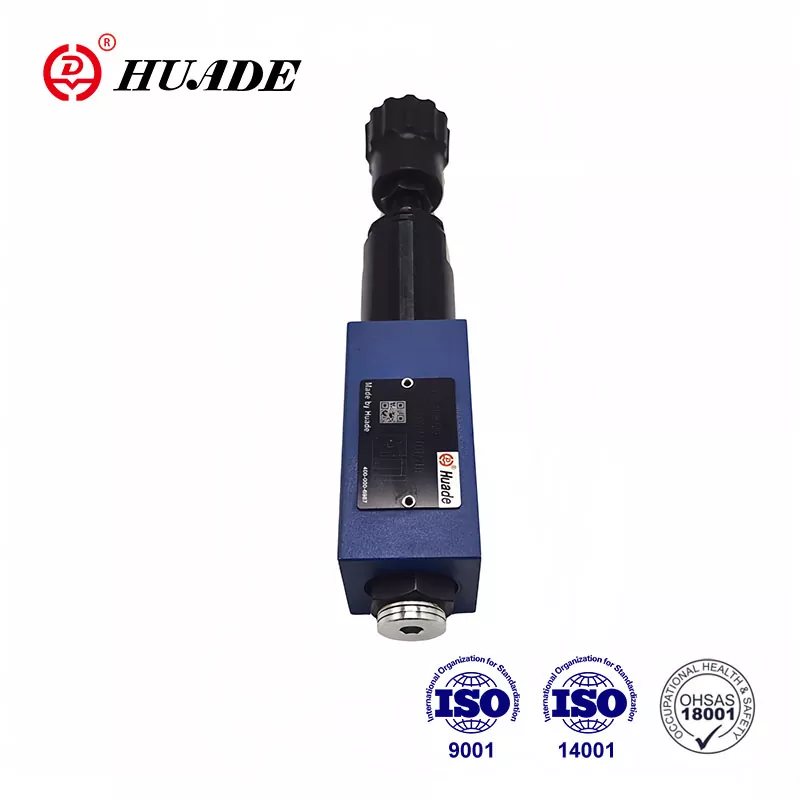

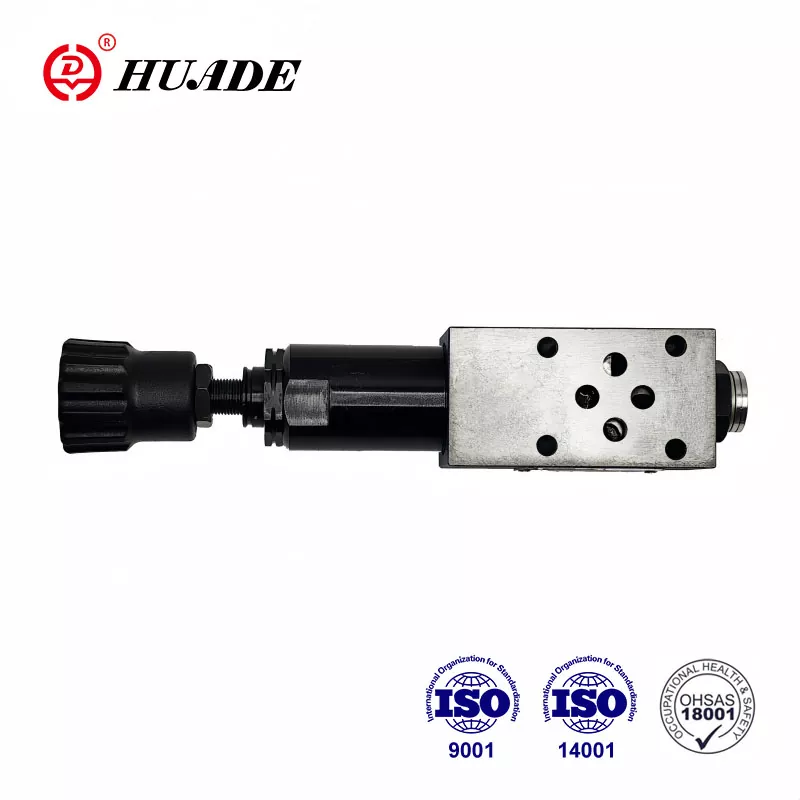

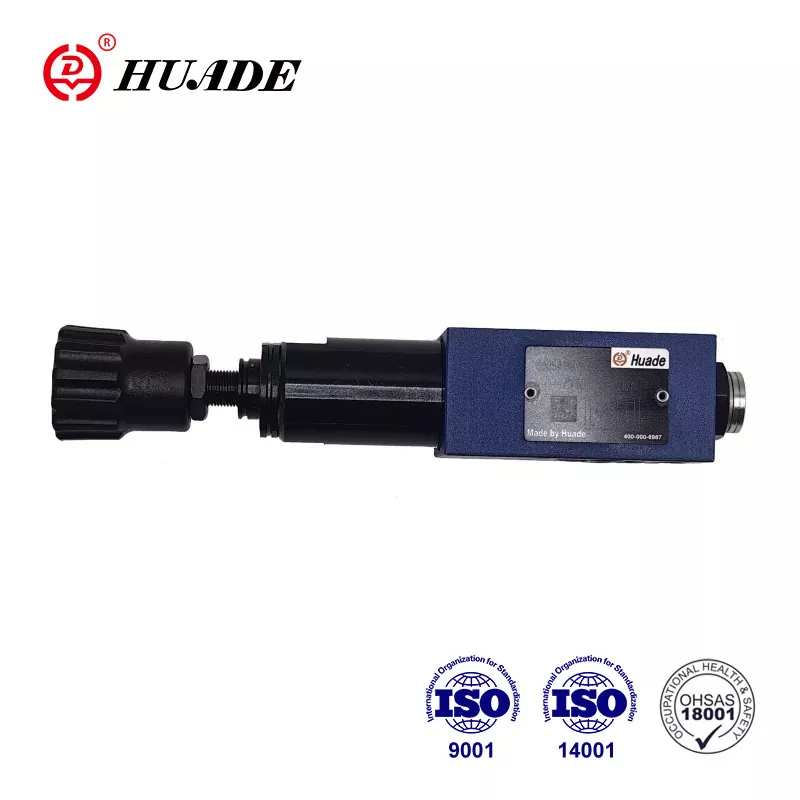

Huade Hydraulic 1979an sortu zen. Rexroth-en teknologia sartuz, Huade Hydraulic Txinako fabrikatzaile hidrauliko indartsuena bihurtu da. Presio murrizteko balbula ZDR 6 D Rexroth produktuen serie bera ordezkatu dezake. Ogitarteko plakaren diseinuko 3 doikuntza-elementu ditu. Antzeko beste produktu batzuekin alderatuta, Huade® presioa murrizteko balbulek errendimendu egonkorragoa dute arlo honetan. Huade Hydraulic-ek praktikotasunari erreparatzen dio kalitate maila jakin bat mantenduz, bere produktuek merkatuaren aitorpen zabala lor dezaten prezio baxuagoarekin.
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Presio fluidoaren tenperatura-tartea (℃) |
-30etik +80era |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Fluidoen kutsadura-maila (㎛) |
Onartutako gehienezko maila |
|
Gehienezko funtzionamendu-presioa (sarrera) (MPa) |
31,5 arte |
|
Bigarren mailako presioa (irteera) (MPa) |
2.5 arte, 7.5 arte, 15.0 arte, 21.0 arte |
|
Atzeko presioa Y (MPa) |
16.0 arte |
|
gehienezko emaria (L/min) |
50,0 arte |
|
Pisua (kg) |
gutxi gorabehera.1.2 |
Ezaugarriak:
▶ Ogitarteko plakaren diseinua
▶ 4 presio maila
▶ 3 doikuntza-elementu:
. Eskutoki birakaria
. Mahuka hexagonoarekin eta babes-txapelarekin
. Blokea daitekeen botoi birakaria eskalarekin
▶ Presioa murriztea A, B edo P ataketan
▶ Kontrol-balbula, aukerakoa
▶ Porting pattern to DIN 24 340, form A, ISO 4401 and CETOP - RP 121H
Aplikazioa:
Presioa murrizteko balbula ZDR 6 D motako sistemaren presioa murrizteko erabiltzen da.
1. ZDR 6 D presioa murrizteko balbularen atala eta ikurra
ZDR 6 D. motako presioa murrizteko balbulak 3 bide zuzeneko presioa murrizteko balbulak dira, sandwich-plaka diseinuko presioa arintzeko funtzioarekin bigarren aldean. Presioa murrizteko balbula, funtsean, karkasa (1), kontrol-bobina (2), konpresio malgukia (3) eta doikuntza-elementua (4) eta aukerako kontrol-balbula batez osatuta dago.
Bigarren mailako presioa presioa doitzeko elementuak (4) ezartzen du.
"ZDR6DA" eredua
Atsedenaldian, balbula irekita dago normalean, eta fluidoa oztoporik gabe joan daiteke A portutik A1 portura. A1 atakako presioa, aldi berean, konpresio malgukiaren (3) parean dagoen bobina eremuan dagoen kontrol-lerroaren bidez gertatzen da. A1 atakako presioa konpresio-malgukian ezarritako presio-maila gainditzen duenean (3) kontrol-bobina (2) konpresio-malgukiaren (3) kontrol-posiziora mugitzen da eta A1 atakan ezarritako presioa konstante mantentzen du.
Kontrol-presioa eta pilotu-olioa A1 portutik hartzen dira kontrol-linearen bidez.
Kanpoko indarren ondorioz A1 atakan presioa oraindik gehiago igotzen bada, kontrol-bobina (2) are gehiago mugitzen da konpresio malgukirantz (3).
Honek fluxu-bide bat irekitzea eragiten du A1 portuan kontrol-lurren bidez (9) kontrol-bobinan (2) deposituraino. Ondoren, fluido nahikoa isurtzen da depositura presioaren gorakada gehiago saihesteko. Malguki-ganbera (7) beti kanporatzen da tankera zulaketaren bidez (6) T (Y) atakaraino.
Presio-neurgailuaren konexioak (8) balbulan bigarren mailako presioa kontrolatzeko aukera ematen du.
"DA" bertsioan A1-etik A-era doan fluxu-balbula bat jartzea soilik posible da.
'DP' eta 'DB' ereduak
‘DP’ ereduan, presioa murrizten da P1 atakan. Kontrol-presioa eta olio pilotua barnetik hartzen dira P1 atakatik.
‘DB’ ereduan, P1 atakan presioa murrizten da, eta pilotu-olioa B atakatik hartzen da.
Kontuz!
DB ereduan, ziurtatu behar da, B atakan presioa ez dela ezarritako presioa baino handiagoa norabide-balbula Ptik A posizioan dagoenean. Bestela, A portuan presioa murriztuko da.
ZDR 6 DA1-40B egitura
ZDR 6 DP...-40B-ren ikurrak
