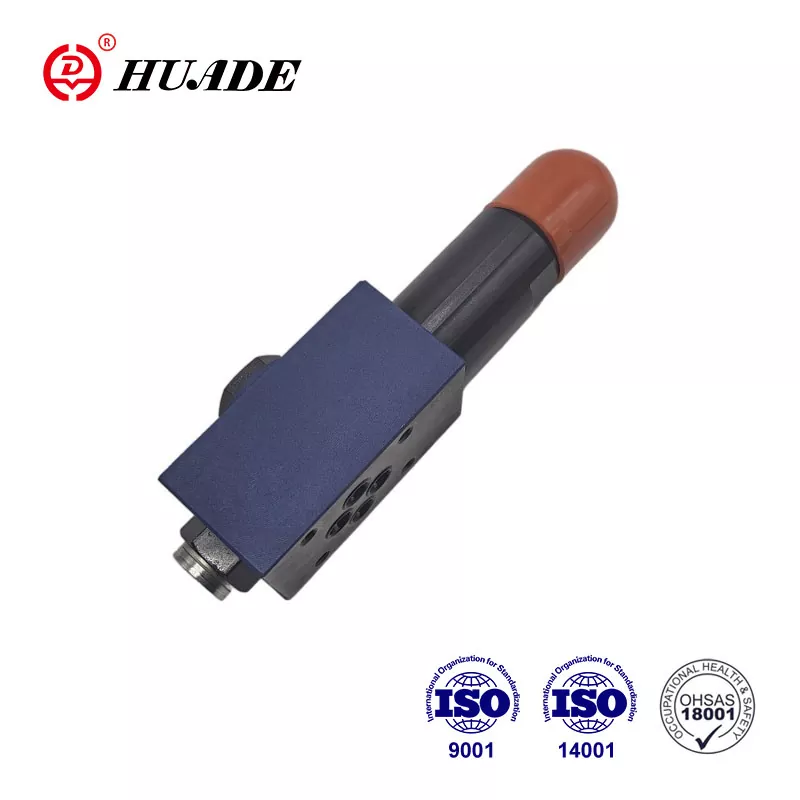

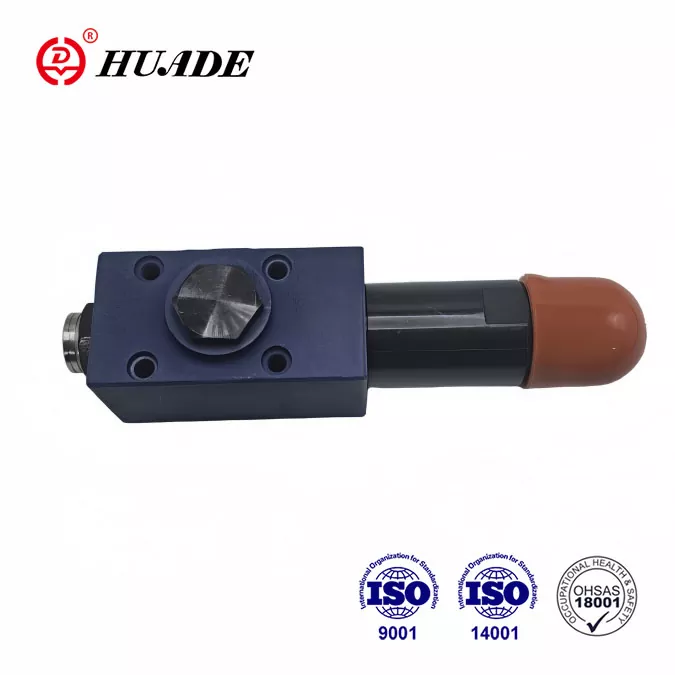

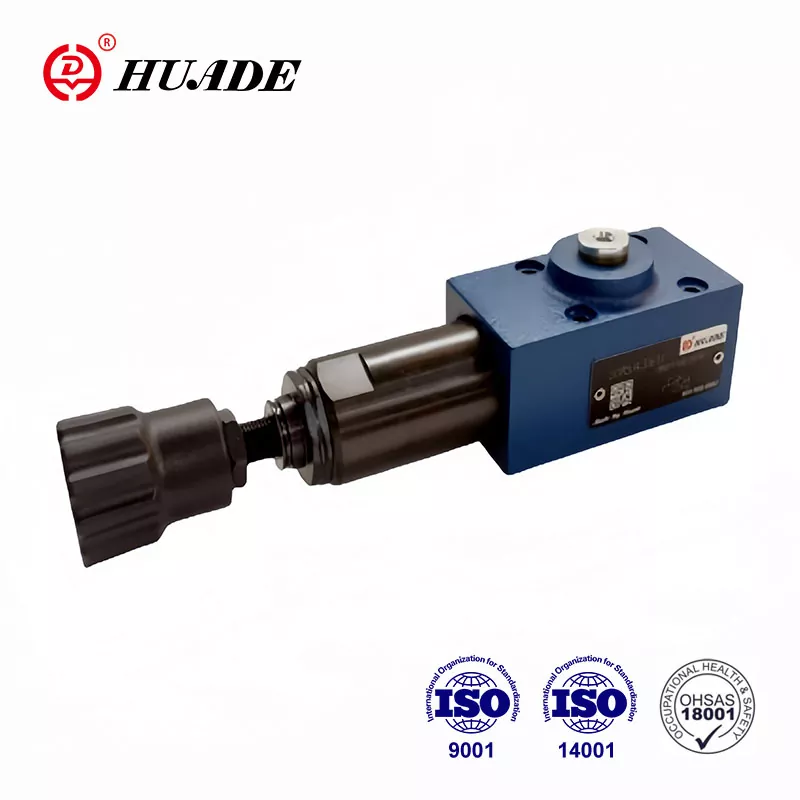

DR 6 DP presioa murrizteko balbularen funtzio nagusia sistemako presioa kontrolatzea da. Epe luzeko lankidetza dela eta, Huade®-ren DR 6 DP serieak Rexroth mota bera ordezka dezake. Fabrika funtsezko enpresa nazionala da eta ohorezko ziurtagiri eta patente batzuk lortu ditu Txinan. Huade Hydraulic bere produktuen praktikotasunean zentratzen da bere produktuen kalitatea bermatuz. Bere presioa murrizteko balbulen prezioak nahiko merkeak dira.
|
Gehienezko funtzionamendu-presioa (P ataka) (MPa) |
31,5 arte |
|
Max. bigarren mailako presioa (A portua) (MPa) |
2,5 arte; 7,5 arte; 15,0 arte; 21,0 arte; 31,5 arte |
|
Gehienezko atzera-presioa (T(Y)) (MPa) |
16 arte |
|
Gehienezko emaria (L/min) |
60 arte |
|
Presiozko fluidoa Olio minerala |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Presio fluidoaren tenperatura-tartea (℃) |
-30etik +80era |
|
Kutsadura-maila (um) |
Fluidoaren kutsadura-maila onartzen den gehienezko NAS 1638 9 klasekoa da. |
|
Pisua (kg) |
gutxi gorabehera.1.2 |
Ezaugarriak:
▶ Azpiplaka muntatzea
▶ 5 presio maila
▶ 4 doikuntza elementu:
. Eskutoki birakaria
. Torlojua hexagonoarekin eta babes-kaparekin
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ Kontrol-balbula, aukerakoa
▶ Erabiltzeko eredua DIN 24 340, D forma, ISO 5781 eta CETOP - RP 121H
Aplikazioa:
DR 6 DP motako presioa murrizteko balbula sistemaren presioa murrizteko erabiltzen da.
DR 6 DP motako balbula 3 bide zuzeneko presioa murrizteko balbula bat da, bigarren aldean presioa arintzeko funtzioa duena.
Bigarren mailako presioa presioa doitzeko elementuak ezartzen du (4). Atsedenaldian, balbula normalean irekita dago eta presio-fluidoa oztoporik gabe igaro daiteke P atakatik A atakara. A atakako presioa aldi berean da, kontrol-lerroaren bidez (6), konpresioaren aurkako bobina eremuan dagoena. udaberria(3). A atakako presioa konpresio malgukian (3) ezarritako presio-maila gainditzen duenean, kontrol-bobina (2) kontrol-posiziora mugitzen da eta A portuan ezarritako presioa konstante mantentzen du.
Kontrol- eta pilotu-olioa A portutik hartzen dira kontrol-linearen bidez (6).
Eragingailuaren kanpoko indarren ondorioz A atakan presioa oraindik handitzen bada, kontrol-bobina (2) oraindik gehiago mugitzen da konpresio-malgukirantz (3).
Honek fluxu-bide bat irekitzea eragiten du A portuan kontrol-lurraren bidez (8) kontrol-bobinan (2) deposituraino. Presio-fluido nahikoa isurtzen da depositura, presioa gehiago igo ez dadin.
Malguki-ganbera (7) beti kanporatzen da tankerako T(Y) atakaren bidez.
Itzulera libreko fluxua A atakatik P atakarako aukerako kontrol-balbula bat jar daiteke (5).
Presio-neurgailuaren konexioak (1), balbulan bigarren mailako presioa kontrolatzeko aukera ematen du.
DR 6 DP 1-50B egitura
DR 6 DPren ikurrak
