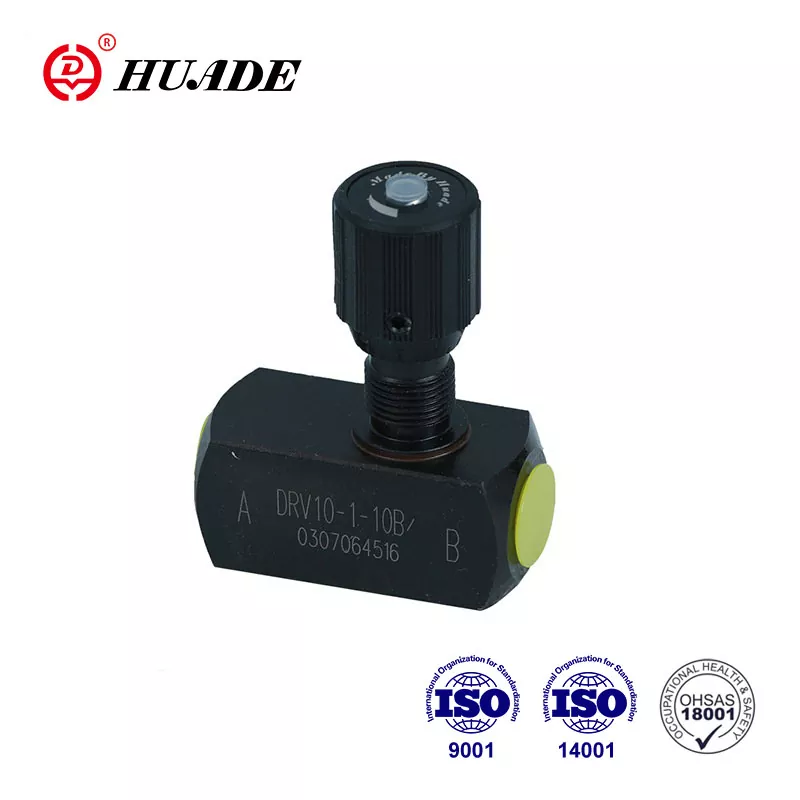

Balbula kontrol-balbula DRV

DRV motako balbulak erregulazio-balbula da. Balbula honek egitura sinplea du eta asko erabiltzen da. Rexroth-ekin epe luzeko bi elkarlanei esker, Huade® balbula hidraulikoek nazioarteko marken antzeko produktuen kalitatearekin bat egin dezakete. Lehen mailako marka horientzako alternatiba merkeak dira. Huade® Txinan marka ezaguna da.

Throttle Check Valve DRV-ren produktuaren parametroa

Materiala	Altzairua	Letoia	Altzairu herdoilgaitza
Max. baimendutako funtzionamendu-presioa (MPa)	35era	15era	35era
Errete-balbularen pitzadura-presioa (DRV mota)	0,05 (cracking-presioak erabilgarri behar izanez gero)
Fluidoa	Olio minerala edo fosfato ester
Fluidoen tenperatura-tartea (℃)	-30etik +80era
Biskositate-tartea (mm²/s)	10etik 800era
Instalazio-posizioa	aukerakoa

Produktuaren Ezaugarria eta Throttle Check Valve DRVren aplikazioa

Ezaugarriak:

▶ Harizko konexioa

▶ Azpiplaka muntatzea

Aplikazioa:

DRV motako gas-erretenzio-balbulek olio-fluxu zehatza norabide batean ezartzeko balio dute, eta kontrako noranzkoan itzulera-fluxu librea ahalbidetzeko.

Throttle Check Valve DRVren atala eta ikurra

DRV gas-etengailu/erretenzio-balbula batez ere karkasa bat (1), doikuntza eskuoia (2) blokeatzeko gailuarekin (3) osatzen dute. Egokitzapen-botoia (2) ezkerrera biratuz, ardatzak (4) akaso-pinarekin (5) fluxu-atala (6) gehienez handitzen du. Egokitzeko eskuila (2) eskuinera biratuz gero, (4) giltza-pinarekin (5) fluxu-atala (6) murrizten du guztiz itxi gabe ihes egin arte. Ezarpen errepikatzeko, kolore-eskala (7) eskaintzen da ardatzaren goiko muturrean (4). Koloretako triangeluaren (8) eremuak balbula noraino irekita dagoen adierazten du (zenbat eta handiagoa izan koloretako triangelua, orduan eta irekiera handiagoa). . Emariaren ezarpena blokeo-gailuaren bidez blokeatzen da (3).

Throttle Check Balbaren DRVren egitura

Throttle Check Valve DRV-ren ikurra
