Fluidoen kontrol sistemen munduan, zehaztasuna eta fidagarritasuna funtsezkoak dira. Automatizazio industrialean, sistema hidraulikoetan edo aplikazio pneumatikoetan lan egiten ari zaren ala ez, emari-tasa aparteko zehaztasunarekin kontrolatzeko gaitasunak errendimendu optimoaren eta sistemaren hutsegitearen arteko aldea egin dezake. Hor sartzen dira emari proportzionalaren balbulak, ingeniariek fluidoen kudeaketaren modua irauli duten kontrol-gailu sofistikatu gisa balio dutenak.
Oinarriak ulertzea

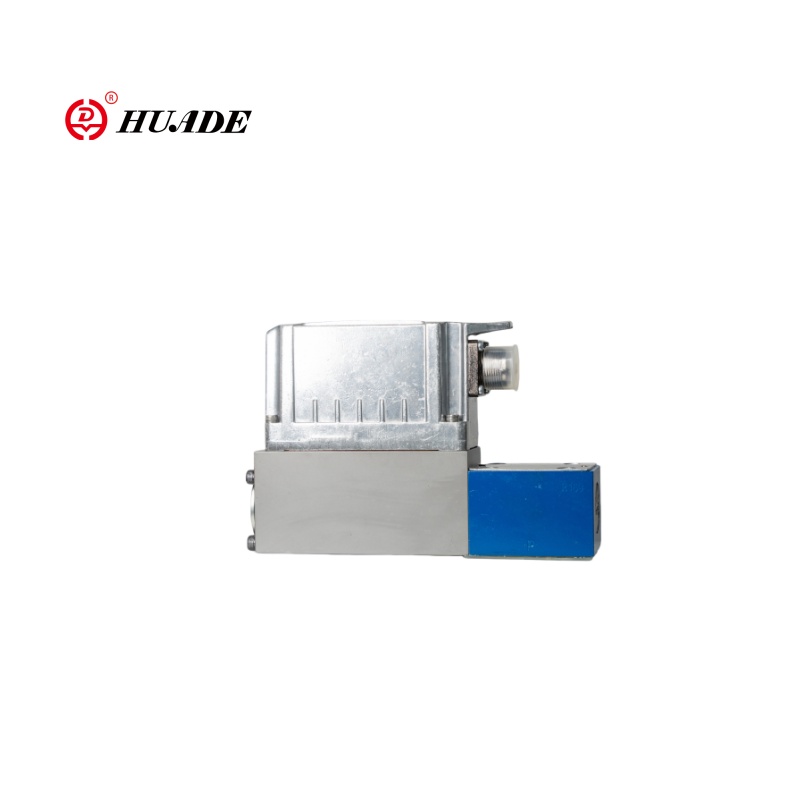

A fluxu proportzionaleko balbula (arteabalbula proportzionalafamilia) kontrol-balbula mota aurreratu bat da, fluidoaren emaria erregulatzen duena sarrerako seinale baten proportzioan zuzenean, normalean korronte edo tentsio elektriko batekin. Ireki edo ixten diren ohiko pizte-erregiteko balbula ez bezala, fluxu proportzionaleko balbulek etengabeko kontrol aldakorra eskaintzen dute beren funtzionamendu-eremuan. Horrek esan nahi du nahi den emari-tasa zero eta gehienezko ahalmenaren artean mantendu dezaketela, sistemaren eskakizun aldakorrei modu dinamikoan erantzunez.
Alderdi "proportzionalak" sarrerako seinalearen eta balbularen irekitze-posizioaren arteko erlazio linealari egiten dio erreferentzia. Esate baterako, balbula batek sarrerako %50eko seinalea jasotzen badu, bere ahalmen maximoaren %50era irekiko da, bere emari maximoaren %50 gutxi gorabehera. Aurreikusi daitekeen portaera honek balbula hauek ezinbesteko bihurtzen ditu fluxuaren kontrol zehatza behar duten aplikazioetan.
Emari proportzionalak nola funtzionatzen duen
Fluxu proportzionaleko balbula baten funtzionamendua bere kontrol-sistema elektronikoaren eta eragingailu mekanikoaren inguruan oinarritzen da. Balbulak sarrerako seinale analogikoa jasotzen du, normalean a4-20 mAkorronte-begizta edo0-10Vtentsio-seinalea, PLC (Programmable Logic Controller) edo fluxu-kontrolatzaile dedikatua bezalako kontrol-sistema batetik. [Ulertunola funtzionatzen duten balbula proportzionalakmekanikoki]
Seinale elektriko hori balbularen barne-elektronikak prozesatzen du, eta mugimendu mekaniko bihurtzen du hainbat eragile-teknologien bidez. Eragingailu ohikoenak solenoide proportzionalak, serbomotorrak edo ahots-bobinaren eragingailuak dira. Eragingailu hauek balbularen emaria kontrolatzeko elementua zehatz-mehatz kokatzen dute, normalean bobina, txorrota edo orratza, nahi den fluxu-irekidura lortzeko.
Fluxu proportzionaleko balbula moderno askok barne hartzen dutebegizta itxiko feedback-sistemakposizio-sentsoreak edo fluxu-sentsoreak erabiliz. Iritzi horri esker, balbulak etengabe kontrola dezake bere benetako posizioa edo ondoriozko emari-tasa eta denbora errealean doikuntzak egin ditzake zehaztasuna mantentzeko, nahiz eta sistemaren baldintzak aldatzen diren presio-aldakuntzak edo tenperatura-gorabeherak direla-eta.
Motak eta Konfigurazioak
Fluxu proportzionaleko balbulak hainbat konfiguraziotan daude aplikazio ezberdinetara egokitzeko. Ekintza zuzeneko balbulek fluxua ataka bakar baten bidez kontrolatzen dute, eta ezin hobeak dira fluxua erregulatzeko zeregin errazetarako. Pilotu bidezko balbulek etapa pilotu txiki bat erabiltzen dute etapa nagusi handiagoa kontrolatzeko, fluxu-ahalmen handia ahalbidetuz, kontrol-sentsibilitate zehatza mantenduz.
Bi noranzkoko emari proportzionaleko balbulakfluxua norabide bakarrean kontrolatu eta fluxua erregulatzeko aplikazioetarako erabili ohi dira.Hiru bideko balbulakbi irteeraren arteko fluxua zuzen dezake edo bi sarreratako fluxuak konbinatu ditzake, aplikazioak desbideratzeko edo nahasteko egokiak bihurtuz.
Barne diseinua aplikazioaren eskakizunen arabera aldatzen da. Bobina motako balbulek fluxu-ezaugarri bikainak eskaintzen dituzte eta sistema hidraulikoetan nagusi dira. Poppet motako balbulek ixteko ahalmen estuak eskaintzen dituzte eta sarritan erabiltzen dira aplikazio pneumatikoetan. Orratz-balbulak emari oso finaren doikuntza eskatzen duten aplikazioetan bikainak dira eta ohikoak dira doitasuneko dosifikazio sistemetan.
Aplikazioak industrietan
Fluxu proportzionaleko balbulek aplikazioak aurkitzen dituzte industria ugaritan, non fluxu-kontrol zehatza ezinbestekoa den. Infabrikazioa eta automatizazioa, zilindro hidraulikoen eta eragingailu pneumatikoen abiadura kontrolatzen dute, muntaketa-lerroetan, ontziratze-ekipoetan eta materialak maneiatzeko sistemetan mugimendu leun eta zehatza ahalbidetuz.
Theautomobilgintzaasko erabiltzen ditu balbula horiek proba-ekipoetan, pintura-ihinztatze-sistemetan eta prentsa hidraulikoen eragiketetan. Inaeroespaziala, ezinbestekoak dira erregai-fluxua kontrolatzeko, kabinako presio-sistemetarako eta hegaldi-kontrol hidraulikoko eragingailuetarako, non zehaztasuna eta fidagarritasuna negoziagarriak ez diren.
Urak tratatzeko instalazioakdosifikazio kimikorako fluxu proportzionaleko balbulak erabiltzen dituzte, non tratamendu kimikoen kantitate zehatzak gehitu behar zaizkien ur-korronteei. Theindustria farmazeutikoabalbula horietan oinarritzen da drogak fabrikatzeko prozesuetan osagai zehatzak dosifikatzeko, non zehaztasunak produktuen kalitatean eta araudiaren betetzean zuzenean eragiten baitu.
[Ikusbalbula proportzional hidraulikoen aplikazioak]
Abantailak eta Onurak
Fluxu proportzionaleko balbulen abantaila nagusia haiengan datzaaparteko kontrol-zehaztasuna. Normalean, fluxuaren zehaztasuna mantentze-puntuaren % 2-5aren barruan mantentzen dute, eskuzko balbulen edo pizteko / itzaltzeko kontrol sinpleen gainetik. Zehaztasun horrek produktuaren kalitatea hobetzen du, hondakinak murrizten ditu eta prozesuen eraginkortasun hobean.
Energia-eraginkortasunabeste onura nabarmen bat da. Momentu bakoitzean behar den fluxu zehatza soilik emanez, fluxu proportzionaleko balbulek gehiegizko emaria kudeatzeko presio arintzeko balbulak edo bypass zirkuituak erabiltzen dituzten fluxu handiko sistema konstanteekin lotutako energia-hondakinak ezabatzen dituzte.
Balbula hauek kontrol-sistema modernoekin integratzeko gaitasunek automatizazio estrategia sofistikatuak ahalbidetzen dituzte. Hainbat sarrera-seinaleri erantzun diezaiekete, kontrol-algoritmo konplexuetan parte hartu eta mantentze-sistemei diagnostiko-adierazpena eman diezaiekete, mantentze-estrategi prediktiboei lagunduz.
Hautaketa gogoetak
Fluxu proportzionaleko balbula bat hautatzerakoan, hainbat faktore kontuan hartu behar dira.Emari-tarteaoinarrizkoa da: balbulak aplikazioaren gutxieneko eta gehienezko emari eskakizunak kudeatu behar ditu. Presio-kalifikazioek sistemaren gehienezko presioa gainditu behar dute, presio-puntak barne.
Erantzun denbora kritikoa da aplikazio dinamikoetan. Sistema batzuek fluxu aldaketa azkarrak behar dituzte, eta beste batzuek egonkortasuna lehenesten dute abiaduraren gainetik. Kontrol-seinalearen bateragarritasunak eskuragarri dauden kontrol-sistemaren irteerekin bat etorri behar du, eta potentzia-eskakizunak hornidura elektrikoarekin bat etorri behar dira.
Ingurugiro-baldintzek, hala nola, tenperatura-muturrekoak, bibrazioak eta kutsadura-mailak balbula hautatzean eragiten dute. Media bateragarritasunak balbulako materialek fluido espezifikoa degradatu edo kutsatu gabe maneiatu dezaketela ziurtatzen du.
Ondorioa
Fluxu proportzionaleko balbulak oinarrizko teknologia dira fluidoen kontrol sistema modernoetan, gaur egungo aplikazio zorrotzetan behar den doitasun eta malgutasuna eskainiz. Fluxu-kontrol zehatza eta errepikagarria eskaintzeko duten gaitasunak kontrol-sistem elektronikoekin ezin hobeto integratzen diren bitartean ezinbestekoak bihurtzen ditu manufakturatik hasi eta aeroespazialera arte.
Automatizazioak aurrera egiten jarraitzen duen heinean eta doitasun-eskakizunak gero eta zorrotzagoak diren heinean, fluxu proportzionaleko balbulek, dudarik gabe, are paper garrantzitsuagoa izango dute fluidoen kontrol-sistema eraginkor, fidagarri eta zehatzak ahalbidetzeko. Ingeniarientzat eta sistemen diseinatzaileentzat, balbula horien gaitasunak eta aplikazio egokia ulertzea ezinbestekoa da fluidoen kontrolerako soluzio optimizatuak garatzeko, egungo beharrei eta etorkizuneko erronkei erantzuteko.
