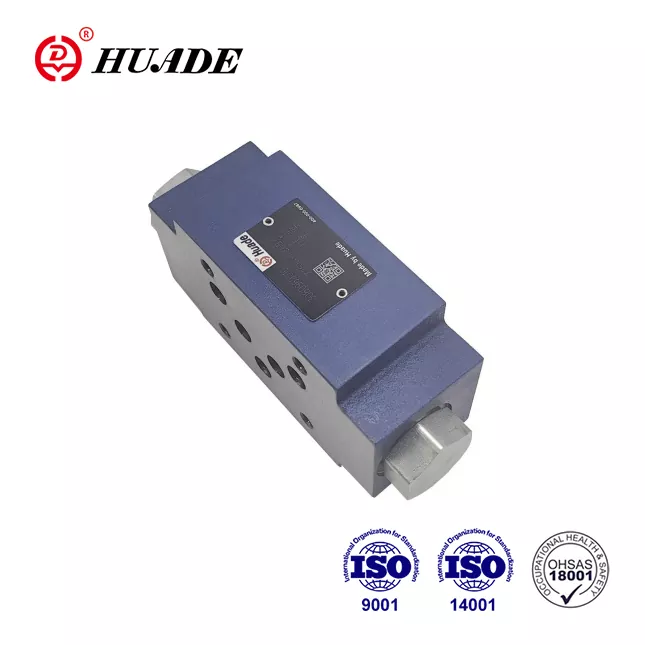

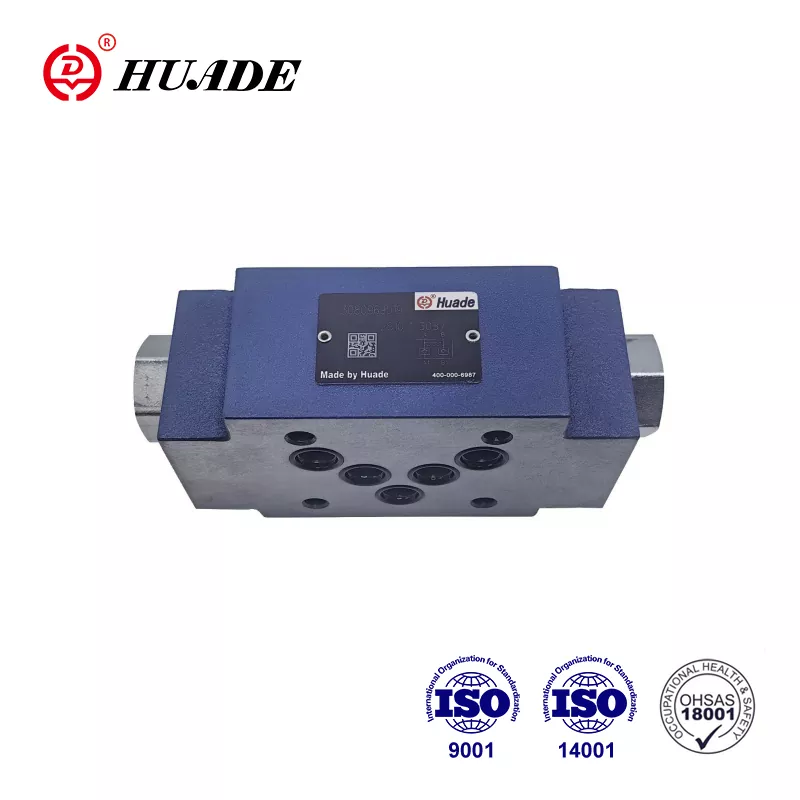

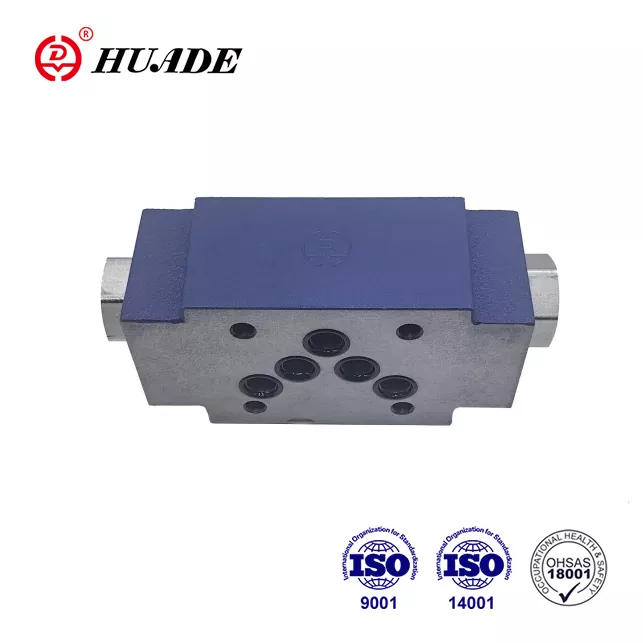

Huade-k Rexroth-en puntako teknologia sartu du 1979tik Rexroth-ekin lankidetzan zazpi urteko esperientziagatik. Huade-ren Z2S 10 kontrol-balbula Rexroth-en serie beraren alternatiba merkea da. Huadek nazioarteko estandarra gainditu du, hots, ISO9001, ISO14001 eta OH SAS18001. Z2S 10 kontrol-balbula bakoitzak proba zorrotzak egiten ditu fabrika utzi aurretik, errendimendu handiagoa bermatzeko. Huade® balbula hidraulikoak oso erabiliak dira ingeniaritza eta eraikuntzako makinetan, metalurgian, makina-erremintetan, ingurumenaren babesean, ontzigintzan, aeroespazialean, trenbideen garraioan, petrolioan eta petrokimikoan, industria militarrean eta beste alor batzuetan. Txinan ezaguna den marka nazionala da. Teknologian aurreratuagoa da eta lerro honetako antzeko produktuak baino iraunkorragoa da.
|
Tamaina |
6 |
10 |
16 |
22 |
|
Gehienezko emaria (L/min) |
60ra |
120era |
300era |
450era |
|
Gehienezko funtzionamendu-presioa (MPa) |
31,5era |
|||
|
Pitzadura-presioa (MPa) |
Ikusi kurba ezaugarriak |
|||
|
Norabideak |
Ikus ikurrak |
|||
|
Azalera ratioa |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Presiozko fluidoa |
Olio mineralak (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|||
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|||
|
Biskositate-tartea (mm2/s) |
2,8tik 500era |
|||
|
Pisua (Kg) |
gutxi gorabehera 0,8 |
gutxi gorabehera.3 |
gutxi gorabehera.6.5 |
approx.12 |
Ezaugarriak:
▶ Pilatze bertikaleko multzoetan erabiltzeko
▶ Zerbitzu-ataka bat edo bi ihesik gabe ixteko
▶ Portatzeko eredua Din 24 340 A formara, ISO4401 eta CETOP - RP 121H
Aplikazioa:
Z2S pilotu-balbula hau pilatzeko instalazio bertikalerako erabiltzen da. Beharrezkoa den isuririk gabe funtzionatzen duten olio-portu bat edo bi zigilatu ditzake.
Z2S 10 motako kontrol-balbulak sandwich-plaken diseinua dira. Zerbitzu-portu bat edo bi ihesik gabe ixteko erabiltzen dira, baita denbora luzez ere. Fluxu askea A1etik A2ra edo B1etik B2ra gertatzen da. A1 B1 emaria kontrako noranzkoa blokeatuta dago. Fluidoa A1-tik A2-ra pasatzen denean, bobina (1) presioa egiten da eta eskuinera bultzatzen da, eta horrela bola-pope-balbula (2) irekitzen da eta gero txopoa (3) irekitzen du. Balbularen itxiera zuzena bermatzeko, norabide-balbularen A2 B2 zerbitzu-atalak deposituari posizio neutroan konektatu behar dira.
Z2S-ren ikurra
Z2S 10-ren ebakidura-ikuspegia
Z2S-ren zirkuitu-adibide tipikoa
