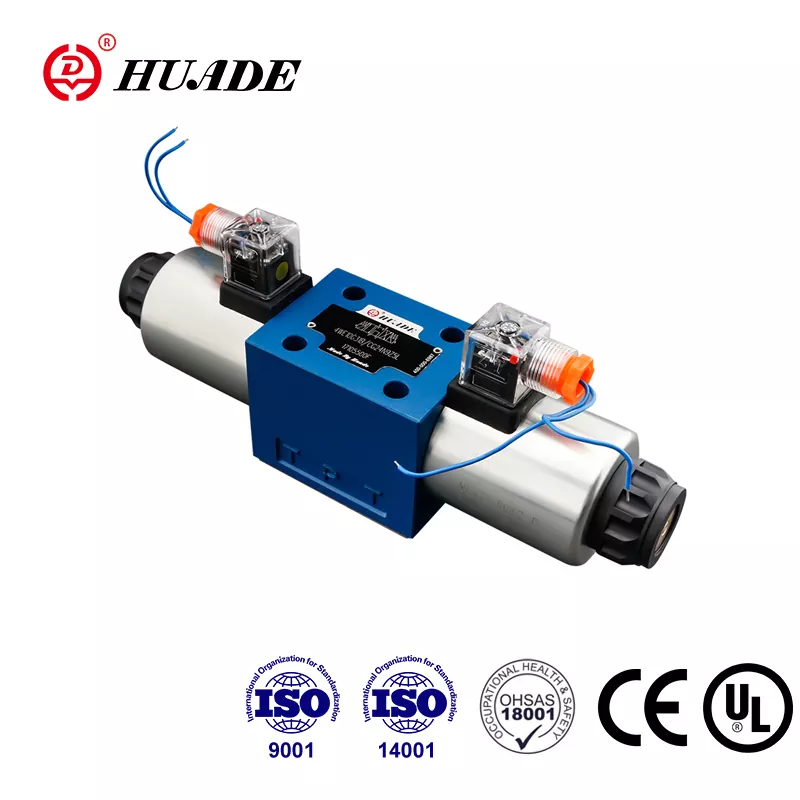

Balbula hauek gure inguruan nonahi daude. Zimenduak zulatzen dituzten hondeamakinetan, biltegietako kaxak mugitzen dituzten orga jasotzaileetan eta baita hegazkinen kontrol sistemetan ere aurkituko dituzu. Balbula horiek gabe, makina astunak ezinezkoak izango lirateke kontrolatu.
Nola funtzionatzen dute balbula hauek?
Zati Nagusiak
Norabide hidraulikoko kontrol balbula bakoitzak elkarrekin lan egiten duten hiru atal ditu:
1. Balbula Gorputza
Balbula gorputza dena gertatzen den etxea bezalakoa da. Normalean altzairua edo aluminioa bezalako material sendoez egina dago. Barruan, portuak izeneko zuloak kontu handiz zulatuak daude. Portu hauek izen bereziak dituzte:
- P ataka:Presiozko fluidoa sartzen den tokian
- T ataka:Fluidoa depositura itzultzen den lekuan
- A eta B atakak:Fluidoak zilindroak edo motorrak mugitzera doan tokira
2. Kontrol-elementua
Hau da fluidoa benetan zuzentzen duen zati mugikorra. Bi mota nagusi daude:
Bobina:Arkatz baten itxura duen pieza biribila eta irristakorra, atal zabalagoak dituena. Aurrera eta aurrera irristatu ahala, fluidorako bide desberdinak ireki eta ixten ditu.
Poppet:Botilako kortxo baten antzera funtzionatzen duen kono itxurako pieza. Itxita dagoenean oso ondo ixten du, baina ireki daiteke fluidoa igarotzeko.
3. Eragingailua
Hau da kontrol-elementua mugitzen duena. Mota arruntak honako hauek dira:
- Balbula posizio segurura itzultzen duten malgukiak
- Elektrizitatean mugitzen diren solenoideak (iman elektrikoak).
- Eskuz funtzionatzeko eskuzko palankak
- Sistemaren berezko presioa erabiltzen duten kontrol pilotuak
Jariakinen fluxuak nola
Erabili dezagun adibide sinple bat zilindro hidrauliko batekin:
Posizio neutrala:Balbula erdiko posizioan dagoenean, zilindroa jarrita geratzen da. Balbulen diseinuaren arabera, fluidoa blokeatu edo depositura itzultzen utzi daiteke.
Zabaldu posizioa:Balbulak presio-ataka (P) A portuarekin lotzen du, zilindroa zabaltzeko fluidoa bidaliz. Aldi berean, zilindroaren beste aldean dagoen fluidoa B atakatik itzultzen da depositura (T).
Erretiratze posizioa:Orain balbula aldatzen da. Presioa B atakara doa zilindroa atzeratzeko, fluidoa A portutik depositura itzultzen den bitartean.
Norabide Hidraulikoen Kontrol Balbula motak
Barne Diseinuaren arabera
Bobina balbulak
Hauek dira mota ohikoenak. Bobina balbula gorputzaren barruan irristatzen da fluxu-bide desberdinak sortzeko.
Puntu onak:
- Hainbat posizio dituzten eragiketa konplexuak kudeatu ditzake
- Fluido-fluxuarekiko erresistentzia txikia
- Polifazetikoa eta oso erabilia
Ez hain ona:
- Hutsune txikiek likidoren bat barnera isurtzen uzten dute
- Trabatu egin daiteke fluidoa zikin badago
Poppet Balbulak
Hauek kono edo bola formako elementuak erabiltzen dituzte, eserleku baten kontra estuki ixten dutenak.
Puntu onak:
- Barne isuririk ez dago ia
- Jarri ondo fluido zikinarekin
- Karga astunak eusteko bikaina
Ez hain ona:
- Piztu/desaktibatu funtzio sinpleetara mugatua
- Indar gehiago behar da funtzionatzeko
Nola funtzionatzen duten arabera
Eskuzko balbulak:Eskuz maneiatzen da palankak, botoiak edo botoiak erabiliz. Sinplea eta fidagarria, baina norbaitek egon behar du funtzionatzeko.
Balbula solenoideak:Erabili energia elektrikoa funtzionatzeko. Hauek sistema automatizatuetarako ezin hobeak dira eta ordenagailuen bidez kontrola daitezke.
Pilotu-balbulak:Erabili sistemaren presio hidraulikoa balbula nagusia mugitzeko. Balbula handi bat kontrolatzeko balbula txiki bat erabiltzea bezalakoa da - emari handiko aplikazioetarako bikaina.
Kontrol Zehaztasunaren arabera
On/off balbulak:Erabat irekita edo guztiz itxita dauden etengailu sinpleak. Argiaren etengailu bat bezala: piztuta edo itzalita dago.
Balbula proportzionalak:Hauek partzialki ireki daitezke, argientzako dimmer etengailua bezala. Kontrol-seinalea zenbat eta gehiago igo, orduan eta gehiago irekitzen da balbula. Horrek abiadura kontrola leuna ematen dizu.
Servo balbulak:Mota zehatzena, kontrol oso zehatza behar duten aplikazioetan erabiltzen dena, hala nola hegazkinak edo doitasuneko fabrikazio-ekipoetan.
Ezaugarri eta zehaztapen garrantzitsuak
Zentroko funtzioak
Bobina balbulentzat, posizio neutroan (erdian) gertatzen dena oso garrantzitsua da:
Zentro itxia:Portu guztiak blokeatuta daude. Honek zilindroa bere lekuan blokeatzen du, baina ponpak lan gehiago egiten du.
Zentro irekia:Presio-ataka deposituarekin konektatzen da. Honek energia aurrezten du ponpa presiorik gabe martxan utziz, baina zilindroa noraezean joan daiteke.
Tandem Zentroa:Energia pixka bat aurrezten duen konpromisoa kargari euste hobea ematen dion bitartean.
Funtsezko Errendimendu Zenbakiak
- Presioaren balorazioa:Zenbateko presioa maneiatu dezakeen balbulak segurtasunez. Normalean PSI edo barran neurtzen da.
- Emaria:Zenbat fluido igaro daiteke minutuko. Normalean, litro minutuko (GPM) edo minutuko litrotan neurtzen da.
- Erantzun denbora:Zein azkar erreakzionatzen duen balbulak kontrol-seinale baten aurrean. Garrantzitsua mugimendu azkarrak behar dituzten aplikazioetarako.
- Presio jaitsiera:Balbulatik fluidoa igarotzean zenbat presioa galtzen den. Baxuagoa da eraginkortasunerako.
Balbulen ikurrak eta estandarrak
Ingeniariek ikur bereziak erabiltzen dituzte balbulak diagrama hidraulikoetan erakusteko. Ikur hauek nazioarteko arauak jarraitzen dituzte (ISO 1219), mundu osoko ingeniariek uler ditzaten.
Balbula ikur batek honako hau adierazten du:
- Posizio bakoitza adierazten duten koadroak
- Fluxu-bideak erakusten dituzten geziak
- Blokeatutako bideak erakusten dituzten T-markak dituzten lerroak
- Portuak markatzen dituzten letrak (P, T, A, B).
- Malgukien eta solenoideen ikurrak
Adibidez, "4/3 balbula" batek 4 ataka eta 3 posizio esan nahi du.
Aplikazio arruntak
Eraikuntzako Ekipamendua
Hondeamakinek norabide anitzeko kontrol-balbula erabiltzen dituzte boma, besoa, ontzia eta pistak modu independentean funtzionatzeko. Operadoreek balbula proportzionaletara seinaleak bidaltzen dituzten joystickak erabiltzen dituzte kontrol leun baterako.
Fabrikazioa
Muntaketa-lerroek balbula hauek erabiltzen dituzte beso robotikoak, prentsak eta garraio-sistemak kontrolatzeko. Solenoide bidezko balbulek ordenagailuaren aginduei erantzuten diete denbora zehatza lortzeko.
Nekazaritza
Traktore modernoek balbula-bloke proportzionalak erabiltzen dituzte goldeak eta uzta-biltzaileak bezalako tresnak kontrolatzeko. Sistema batzuk GPSarekin ere integratzen dira landa-lan automatizaturako.
Aeroespaziala
Hegazkinek oso fidagarriak diren serbo balbula erabiltzen dituzte hegaldien kontrolak egiteko. Balbula hauek ezin hobeto funtzionatu behar dute muturreko baldintzetan ere.
Fabrikatzaile nagusiak
Bosch Rexroth:Elektronika eta monitorizazio gaitasun aurreratuak dituzten kalitate handiko balbulengatik ezaguna.
Parker Hannifin:Eskaintza zabala eskaintzen du oinarrizko industria-balbuletatik hasi eta ekipamendu mugikorreko balbula espezializatuetaraino.
Eaton (Vickers):Ospetsua baldintza gogorretan denbora luzez irauten duten erresistentzia handiko balbulengatik.
Danfoss:Hidraulika mugikorretan eta energia-eraginkortasuneko sistemetan espezializatua.
HYDAC:Kartutxoen balbula trinkoengatik eta kolektore pertsonalizatuetarako soluzioengatik ezaguna.
Instalazioa eta Mantentze-lanak
Balbula egokia aukeratzea
Kontuan izan faktore hauek:
- Presio- eta emaria-eskakizunak: bat etortzea zure sistemaren beharretara
- Kontrol-mota: Aktibatu/Desaktibatu zeregin errazetarako, proportzionala abiadura aldakorrarentzat
- Ingurumena: Aukeratu zure baldintzetarako egokiak diren zigiluak eta estaldurak
- Segurtasuna: hautatu funtzionamendu segurua eskaintzen duten zentroko funtzioak
Ohiko arazoak eta irtenbideak
Balbulak ez du funtzionatuko:
- Egiaztatu elektrobalbulen konexio elektrikoak
- Pilotatutako balbulen presio hidrauliko egokia egiaztatzea
- Oztopo mekanikoen bila
Eragiketa motela edo irregularra:
- Garbitu edo ordeztu fluido hidrauliko zikina
- Egiaztatu airea sisteman
- Balbula osagai gastatuak ikuskatu
Kanpoko ihesak:
- Ordeztu higatuta dauden zigiluak eta juntak
- Egiaztatu muntatzeko gainazalaren lautasuna
- Egiaztatu torlojuaren pare egokia
Praktika Egokiak
Instalazioa:
- Mantendu dena garbi instalazioan
- Erabili juntura eta zigilatzeko konposatu egokiak
- Estutu torlojuak zehaztutako momentu-balioetara
Eragiketa:
- Hasi presio baxuarekin oinarrizko funtzioa egiaztatzeko
- Kontrolatu sistemaren tenperatura eta presioa
- Mantendu fluido hidraulikoa garbi iragazketa egokiarekin
Mantentzea:
- Probatu balbulen funtzionamendua aldizka
- Aldatu fluido hidraulikoa programazioaren arabera
- Mantentze-erregistro zehatzak gorde
Etorkizuneko joerak
Balbula hidraulikoen industriak eboluzionatzen jarraitzen du:
Balbula adimendunak:Balbula berriek haien egoera eta errendimendua jakinarazi dezaketen sentsoreak eta elektronika daude. Horrek mantentze-lanak noiz behar diren aurreikusten laguntzen du.
Energia-eraginkortasuna:Fabrikatzaileak energia gutxiago xahutzen duten balbulak garatzen ari dira, funtzionamendu-kostuak eta ingurumen-inpaktua murrizten laguntzen dutenak.
Integrazioa:Balbulak gero eta trinkoagoak eta sistemaren beste osagai batzuekin integratzen ari dira, ihes-puntuak eta instalazio-denbora murriztuz.
Kontrol digitala:Balbula gehiago diseinatuta daude kontrol digitaleko sistemekin eta Gauzen Internet (IoT) sareekin lan egiteko.
Norabide hidraulikoak kontrolatzeko balbula ezinbestekoak dira makineria modernoa posible egiten duten osagaiak. On/off balbula sinpleetatik serbo sistema sofistikatuetara, gailu hauek seinale elektriko edo mekanikoak potentzia hidrauliko kontrolatu bihurtzen dituzte.
Balbula hauek nola funtzionatzen duten, haien mota desberdinak eta haiek hautatu eta mantendu nola funtzionatzen duten ulertzea funtsezkoa da sistema hidraulikoekin lan egiten duen edonorentzat. Teknologiak aurrera egin ahala, balbula hauek adimentsuagoak, eraginkorragoak eta kontrol digitaleko sistemekin integratzen ari dira.
Ekipamendu astunak operatzen ari zaren ala ez, automatizazio sistemak diseinatzen edo makineria hidraulikoa mantentzen ari zaren, norabide-kontroleko balbulen ezagutza eraginkorrago eta seguruago lan egiten lagunduko dizu.
Zure aplikaziorako balbula egokia aukeratuz eta behar bezala mantenduz, funtzionamendu fidagarria eta bizitza luzea berma ditzakezu. Gakoa zure sistemaren eskakizunak ulertzea eta balbula teknologia egokiarekin lotzea da.
Gogoratu, zalantza izanez gero, kontsultatu sistema hidraulikoen adituekin edo balbulen fabrikatzaileekin. Zure aplikazioaren behar berezietarako jarraibide zehatzak eman ditzakete eta sistemaren errendimendu optimoa ziurtatzen lagunduko dizute.
