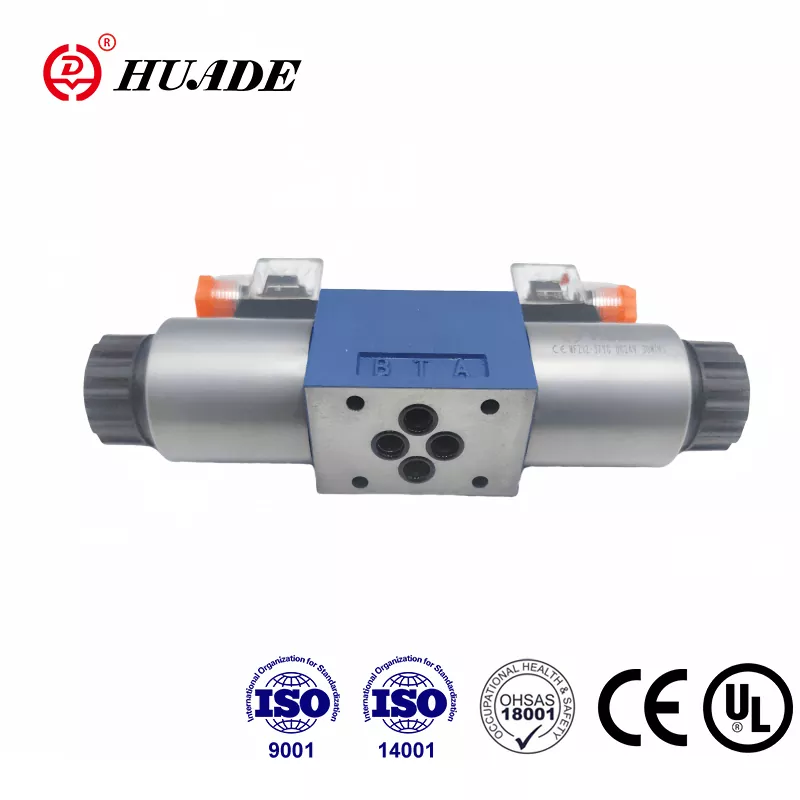

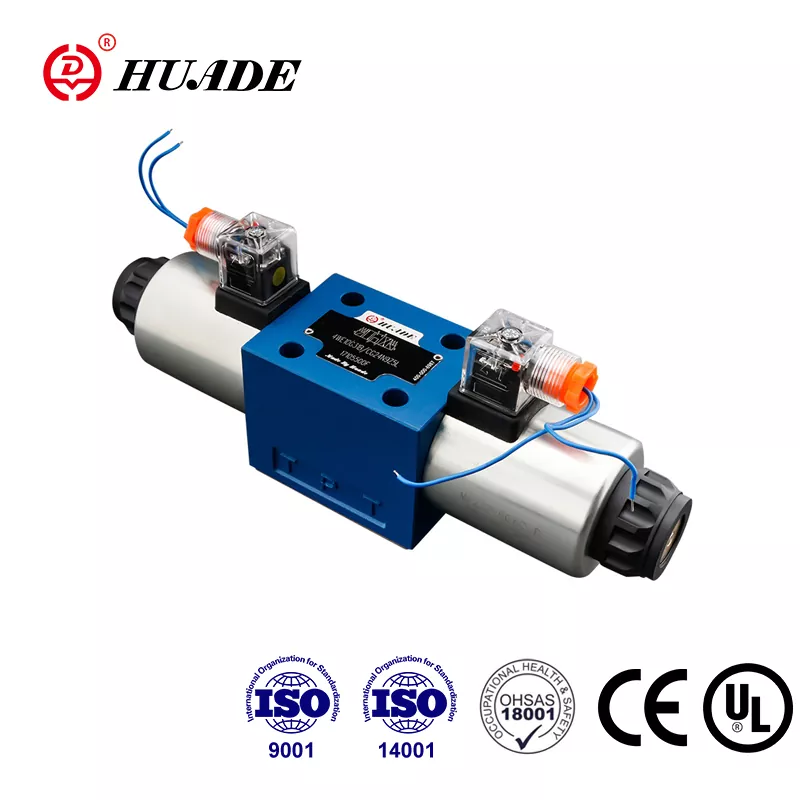

1979tik bi aldiz Rexroth-ekin lankidetzan, Huade Hydraulic Txinako industria hidraulikoaren fabrikatzaile nagusi bihurtu da. Huade® norabide-balbula 4WE 10 D motako Rexroth produktuen ordezkoa da. Solenoide norabideko balbula serieak CE eta UL ziurtagiriak gainditu ditu. Balbula hauek lehiakorrak dira kalitate oneko eta prezio baxuagoko produktu ezagunekin. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade® Txinako industria hidraulikoko marka nabarmena da. Huade® norabide-balbula hidraulikoak defentsa-ekipamenduen modernizazioa sustatzeko proiektu tekniko eta defentsa-ekipamendu eraldaketa-proiektu askotan parte hartzen du.
|
Presio operatiboa gehienez. |
Portuak A.B.P (MPa) |
31,5era |
|
T atakak (MPa) |
16 |
|
|
Emaria gehienez (L/min) |
120 |
|
|
Zeharkako sekzioa (aldaketa-posizioa 0): |
Q sinboloarekin azalera nominalaren %6 inguru |
|
|
Presiozko fluidoa |
Olio mineralak (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|
|
Biskositate-tartea (mm2/s) |
2,8~500 |
|
|
Pisua (kg) |
Solenoide 1 duen balbula |
5.1 (DC), 4.3 (AC) |
|
2 solenoide dituen balbula |
6.7 (DC), 5.1 (AC) |
|
Ezaugarriak:
▶ Solenoide zuzeneko bobina norabideko balbula bertsio estandar gisa
▶ Pin hezea DC edo AC solenoideak bobina aldagarriekin
▶ Eskema perfektua
▶ Bobinak ordeztu daitezke presio estankoen ganbera ireki gabe
▶ Konexio elektriko zentralak edo indibidualak aukeratzea
▶ Eskuz aldatzea aukerakoa
▶ Bizitza luzea
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
4WE 10 noranzko balbulek, funtsean, karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulerako malguki bat edo bi (4) osatzen dituzte. Atsedenaldian, kontrol-bobina (3) erdiko edo hasierako posizioan eusten da itzulera-malgukien bidez (4)(bulkada-bobinen kasuan izan ezik). Kontrol-bobina (3) pin hezeko solenoideek (2) funtzionatzen dute. Solenoidearen (2) indarrak kontrol-bobinan (3) eragiten du eta bere atseden-posiziotik nahi den amaiera-posiziora mugitzen du. Honek P-tik A-ra eta B-ra edo P-ra B-ra eta A-ra doan fluxua ahalbidetzen du.
Solenoidea desaktibatzean (2) kontrol-bobina (3) hasierako posiziora itzultzen da itzulera-malgukiaren bidez (4).
Aukerako eskuz gainditzeko (5) kontrol-bobina (3) mugitzeko aukera ematen du solenoideak dinamizatu gabe.
WE 10 30B seriearen egitura-diagrama
1. Fluidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.
2. Depositua itxita egon behar da eta aire-iragazkia instalatu behar da aire sarreran.
3. Azpiplakarik gabeko produktuak fabrikatik irtetean.
4. Balbula finkatzeko torlojuak lagin-liburuaren arabera hautatu eta erabili behar dira.
5. Balbularekin lotutako gainazalaren zimurtasuna 0,8koa da.
6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
