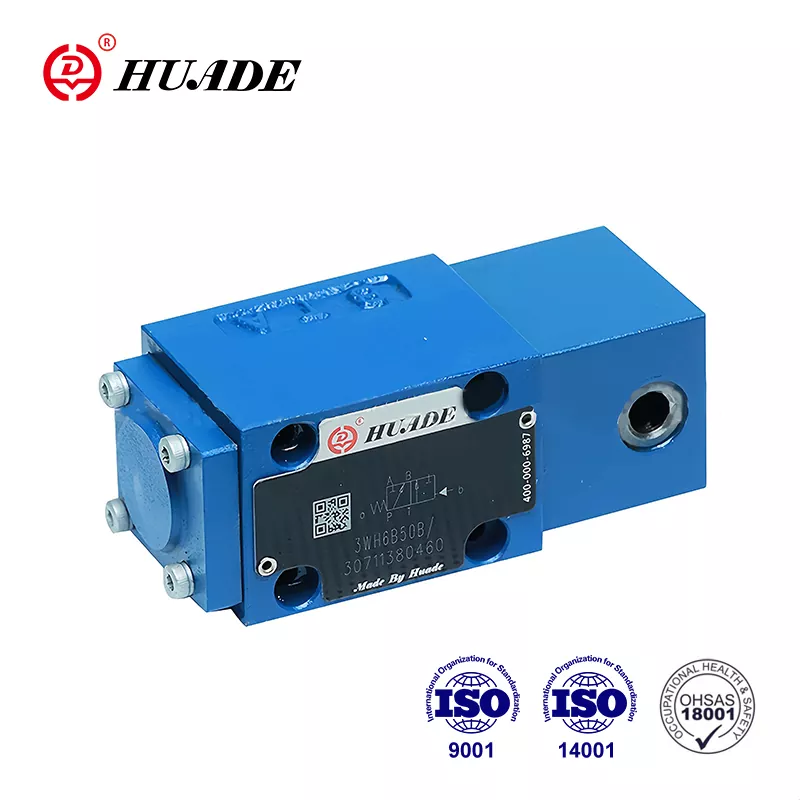

Txinako industria hidraulikoko fabrikatzaile nagusi gisa, Huade Hydraulic-ek epe luzerako bi lankidetza esperientzia izan ditu Rexroth-ekin. Huade® norabide-kontroleko balbula WH motako teknologia aurreratuagoa da eta lerro honetako antzeko produktuak baino iraunkorragoa da. Huade-k mundu osotik inportatutako 750 pieza baino gehiago ditu produktu hidraulikoen kalitate handia bermatzeko. Teknologian aurreratuagoa da eta lerro honetako antzeko produktuak baino iraunkorragoa da. Fabrikak nazioarteko estandarrak betetzen ditu, hots, ISO9001, ISO14001 eta OH SAS18001. Huade Hydraulic-ek ekoitzitako norabide-balbulen serieak oso erabiliak dira itsas sistema hidraulikoetan. Huade-k itsas industrian bezero talde handi baten jabea da.
|
Tamaina |
6 |
10 |
|
|
Max.funtzionamendu-presioa |
A, B, P (MPa) atakak |
31,5era |
|
|
T ataka (MPa) |
16ra arte |
||
|
A eta B ikurrekin, T ihesetarako ataka gisa erabili behar da |
|||
|
Emaria gehienez (L/min) |
60 arte |
120 arte |
|
|
Fluxurako funtzionamendua |
Q6 ikurra ebakidura nominalaren %6 |
||
|
W ikurra, ebakidura nominalaren %3 |
|||
|
Fluidoa |
Olio minerala edo fosfato-esterra |
||
|
Presio-fluidoaren tenperatura-tartea (℃) |
-20~+80 |
||
|
Biskositate-tartea (mm2/s) |
2,8~500 |
||
|
Pisua (kg) |
1 eragile zilindro |
gutxi gorabehera.2 |
gutxi gorabehera.3.5 |
|
2 eragile zilindro |
gutxi gorabehera.2.2 |
gutxi gorabehera.4.5 |
|
|
Lursailaren presioa (MPa) |
min |
0,6 eta 1> tankearen presioa |
0.5 |
|
gehienez |
20 |
6 |
|
Ezaugarriak:
▶ Zuzeneko eragiketa zuzeneko bobina-balbula
▶ Bi posizioko balbula ibilaldiaren muga aukeran
▶ Azpiplaka muntatzea
▶ Muntatze eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
WH balbulak funtzionamendu hidraulikoko norabide-balbulak dira. Fluxu baten geldialdia, hasiera eta norabidea kontrolatzeko erabiltzen dira.
Norabide-balbulak batez ere karkasa (1), eragile bat edo bi (2) (hidraulikoki, pneumatikoki funtzionatzen duen zilindroa), kontrol-bobina (3) eta itzulera-malguki bat edo bi (4) ditu.
Atsedenaldian kontrol-bobina (3) erdian edo hasierako posizioan mantentzen da itzulera-malgukiek (3) (bulkada-balbula izan ezik).
Aginte-bobina (3) behar den aldatze-posiziora bultzatzen dute eragile eragileek.
Atxikimenduarekin, idatzi ..OF/.
Hidraulikoki edo pneumatikoki funtzionatzen duten norabide-balbulak 2 posizioko balbula gisa ere eskuragarri daude atxikipenarekin (5). Atxiloketa duten elementu eragileak erabiltzen direnean etengailu-posizio guztiak blokeatu daitezke.
Itzultzeko malgukirik gabe, atxikipenik gabe, mota..O/.
Itzultzeko malgukirik gabe eta atxikipenik gabeko elementu eragileak erabiltzean, ez dago etenaldi-posizio definiturik geldiunean.
Egitura-diagrama
Kartutxoaren akasoa
Orduan, kartutxo-agilgailua erabiltzea beharrezkoa da aldaketa-prozeduretan emandako funtzionamendu-baldintzetan balbularen errendimendu-mugak gainditzen dituzten fluxuak gertatzen direnean.
Norabide-balbularen P kanalean konektatzen da.
